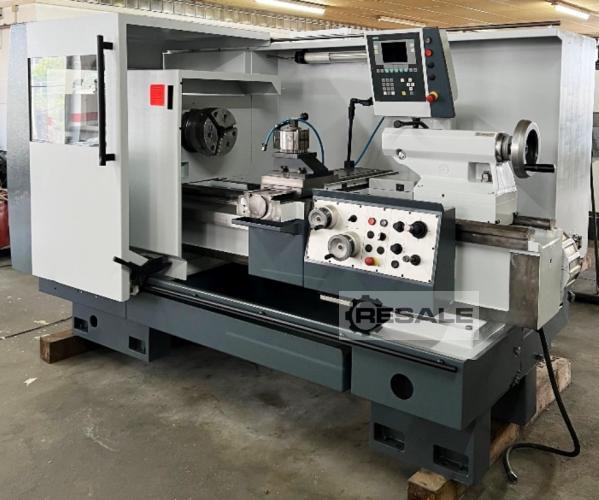

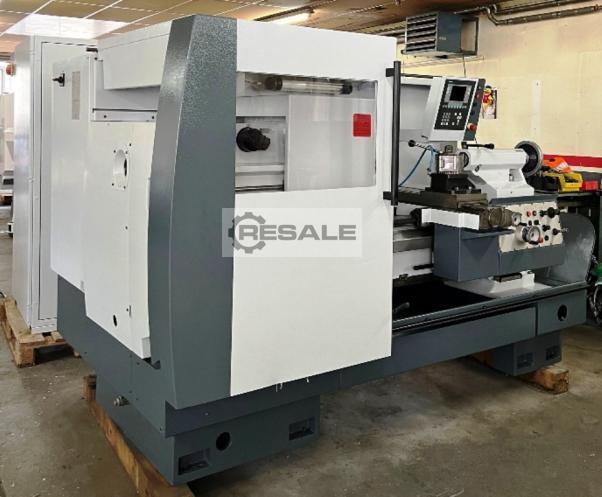

Weiler C 50 CNC Zyklendrehmaschinen

Universal Drehmaschine der Marke Weiler geeignet für den Werkzeug, Vorrichtungsbau, Ausbildung sowie den Formenbau

Spitzenhöhe : 280mm

Drehzahl :48-2500 U/min

Spitzenhöhe : 280 mm

Umlaufdurchmesser über Bett : 570 mm

Umlaufdurchmesser über Planschieber : 340 mm

Spitzenweite : 1.000 mm

Rhqel
DREHSPINDEL

Spindelkopf DIN 55027/DIN ISO 702-3 : Gr. 8

Spindelbohrung : 83 mm

Spindeldurchmesser im vorderen Lager : 120 mm

HAUPTANTRIEB

Antriebsleistung 60 %/100 % ED : 15/12 kW

Drehzahlbereich : 1 – 2.500 min-1

Anzahl der Drehzahlen :

stufenlos VORSCHUBBEREICH Anzahl : stufenlos

Längs : 0,001 – 10 mm/U

Plan : 0,001 – 10 mm/U

Vorschubkraft längs : 10.000 N

Vorschubkraft plan : 7.000 N

Max. Eilganggeschwindigkeit längs : 6/3 m/min

GEWINDESCHNEIDBEREICH

Metrische Gewinde : 0,1 – 400 mm

Zoll Gewinde : 56 – 1/4

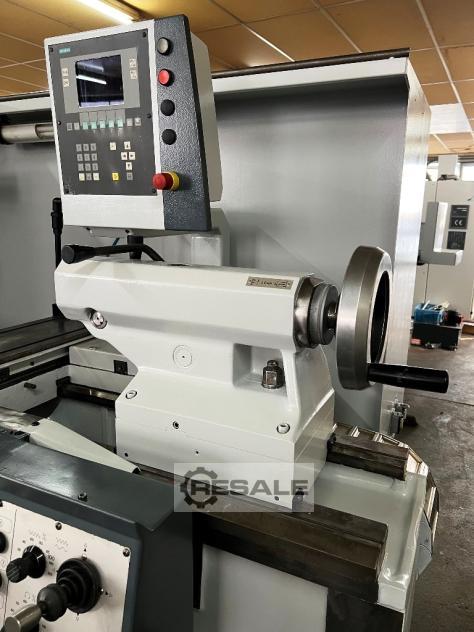

REITSTOCK

Pinolendurchmesser : 80 mm

Pinolenhub : 200 mm

Innenkegel DIN 228 : MK 5

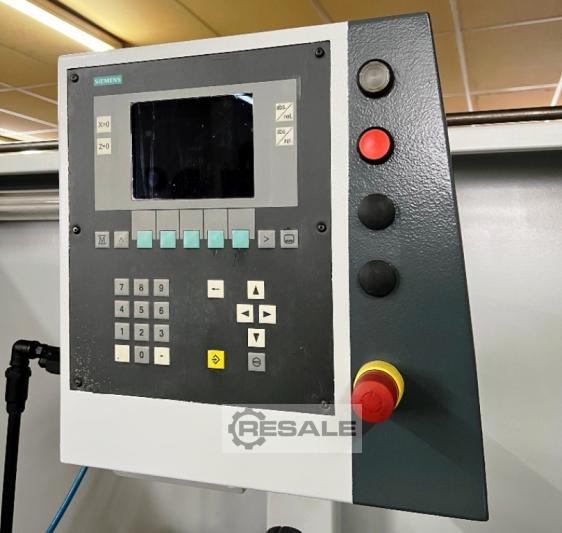

Beschreibung Steuerung WEILER Software C2

Manuelle Bedienoberfläche für konventionelle Dreharbeiten. Selbsterklärende Eingabemasken vereinfachen die Dateneingabe. Übersichtliche Bedienoberfläche TFT-Bildschirm 8,4″

Konstante Schnittgeschwindigkeit

Orientierter Spindelhalt

Teach-in Funktionen

Anschlagdrehen

Kegeldrehen über den gesamten Arbeitsraum

Radiusdrehen

manuell Gewindedrehen

manuell Gewindedrehzyklus für Längs-, Plan- und Kegelgewinde

Gewindenachdrehzyklus

Einstechzyklus

Einfachkonturzyklus

Bohr-/Gewindebohrzyklus

Konturschlichtzyklus

Wiederholteilliste

Werkzeugdatenspeicher für 50 Werkzeuge

Datenspeicher und USB Schnittstelle
