Leit- und Zugspindeldrehmaschinen WEILER Condor 81

Drehdurchmesser:330 mm

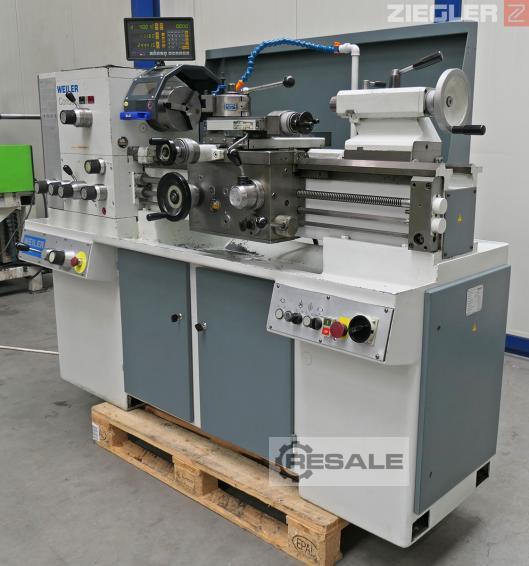

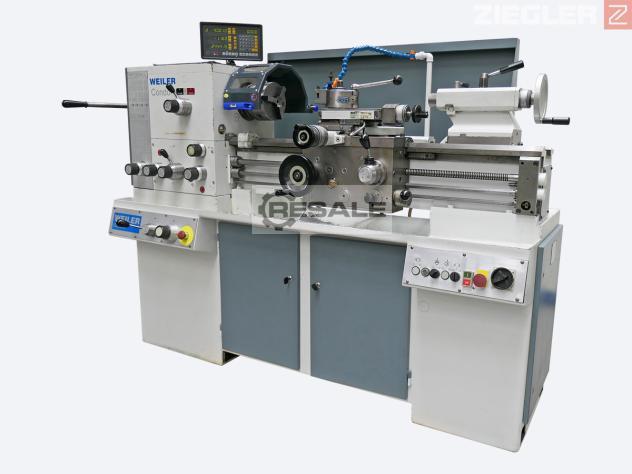

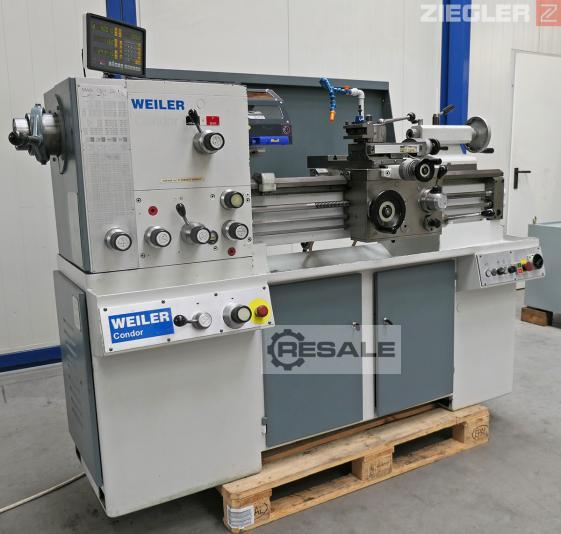

Weiler Condor 81 - Universal-Drehmaschine

- K+C 3-Achs-Positionsanzeige
- Bison 3204-160 3-Backen-Drehfutter
- Spannzangenfutter + diverse Spannzangen

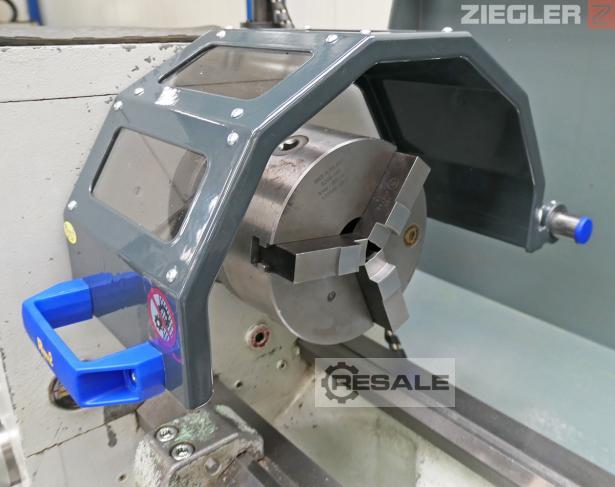

- Futterschutz

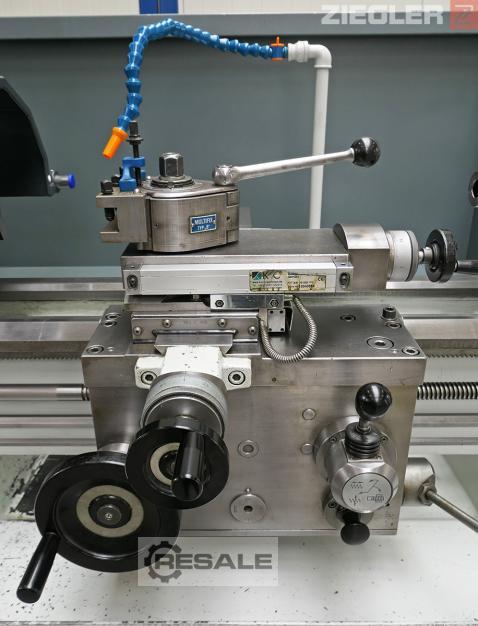

- Multifix
- Kühlmitteleinrichtung
- Spänerückwand
- vollständiger Service durchgeführt (Ölwechsel, Riemenwechsel usw.)
- Baujahr 1984

Spezifikationen
- Umlauf-Ø über Bett: 330 mm
- Umlauf-Ø über Planschlitten: 185 mm
- Drehlänge zwischen Spitzen: 750 mm
- Drehlänge zwischen Spitzen mit abgedekter Leit- & Zugspindel: 650 mm
- Spitzenhöhe: 165 mm
- Bettbreite: 240 mm
Drehspindel:
- Spindelkopf DIN 55027: Größe 5
- oder ähnlich DIN 55029 (Camlock D1): Größe 4
- Spindel-Ø im vorderen Lager: 70 mm
- Spindeldurchlass: 40 mm
- Innenkegel nach DIN 228: MK5
- Zentrierspitze nach DIN 806: MK3
- Planscheiben-Ø max.: 280 mm
- Futter-Ø normal: 160 mm
- Futter-Ø maximal: 200 mm
Werkzeugschlitten:
- Führungslänge des Bettschlittens: 365 mm
- Planschlittenweg: 175 mm
- Planschlittenspindelsteigung: 3 mm
- Breite des Planschlittens: 140 mm
- Oberschlittenweg: 140 mm
- Oberschlittenspindelsteigung: 3 mm
Reitstock:
- Pinolenhub: 110 mm
- Pinolen-Ø: 50 mm
- Aufnahmekegel DIN 228: MK3
Spindeldrehzahlen:
- Anzahl: 16 / 32
- Bereich: 45-2800 / 22-2800 U/min
Vorschübe:
- Anzahl: 120
- Normalbereich längs über Zahnräder, metr./Zoll: 0,016 - 0,25 mm/U
- Normalbereich längs über Zahnriemen, metr./Zoll: 0,022 - 0,5 mm/U
- Steilbereich längs über Zahnräder, metr./Zoll: 0,125 - 2 mm/U
- Steilbereich längs über Zahnriemen, metr./Zoll: 0,045 - 4 mm/U
- Planvorschübe: 0,3733 x Längsvorschub
Gewindesteigungen:
- genormte metrische: 0,18 - 28 mm
- genormte Zoll: 80 - 1 1/2 Gang
- Modul: 0,1 - 9 mm
- Diametral Pitch: 200 - 2 3/4 Gang
- Steilgewindeeinrichtung: 8-fach
- Leitspindelsteigung: 6 mm / 4 Gang/"
Werkstückgewichte:
- zwischen Spitzen ohne Setzstöcke: 160 kg
- zwischen Spitzen mit Setzstöcke: 50 kg
- Größte Werstückmasse fliegend (inkl. Spannmittel): 125 kg
Elektrische Daten:
- Motorleistung: 3 kW
- Nennstrom Motor: 7,1 A
- Betriebsspannung: 400 V
- Steuerspannung: 42 V
Platzbedarf und Gewichte:
- Maße BxHxT: 1832 x 1290 x 880 mm
- Drehspindel über Fußboden: 1150 mm
- Gewicht: ca. 1020 kg

Verkäufer Angebot Nr. resale 100219
