Drehdurchmesser:900 mm
Drehlänge:4500 mm

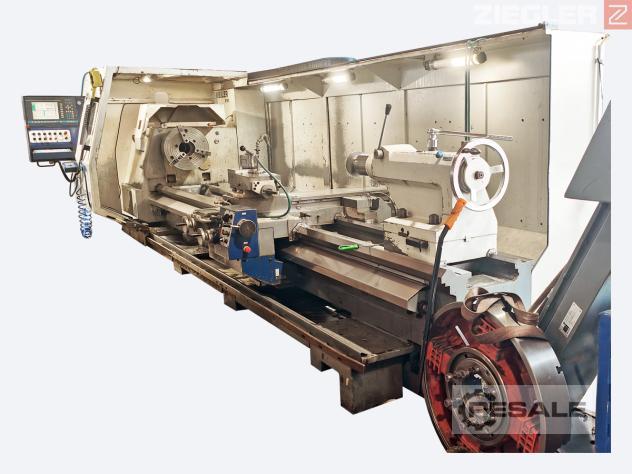

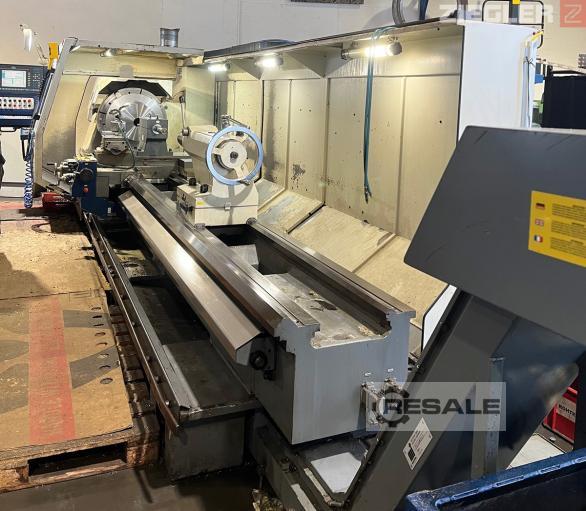

Weiler E90 / 4,5M - CNC-Drehmaschine mit Zyklenautomatik

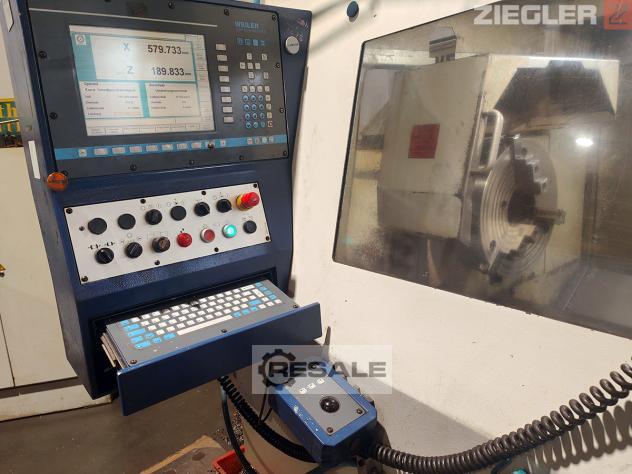

- Weiler D2 Zyklensteuerung

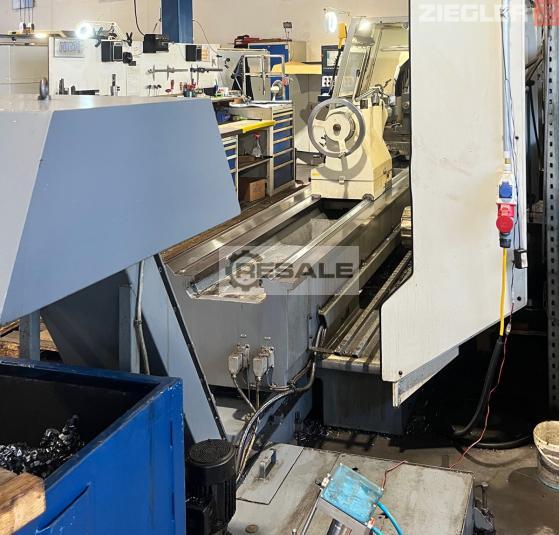

- Späneförderer

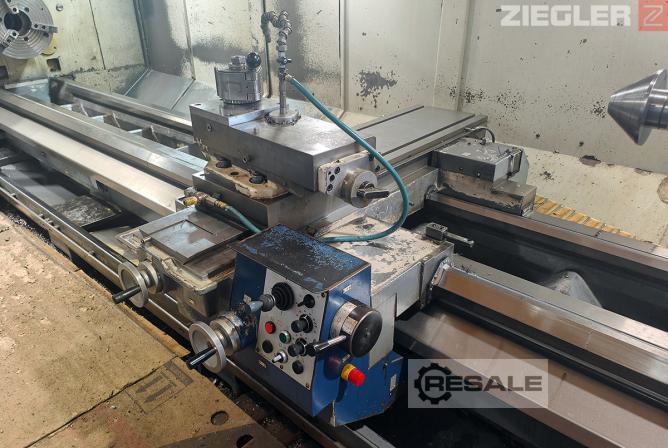

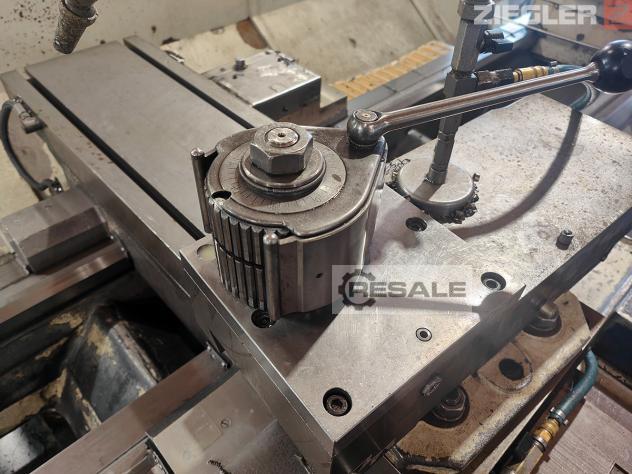

- ca. 15 Stk. Multifix
- 1 mitlaufende Körnerspitze
- regelmäßiges Service bei Weiler
- ohne Drehfutter, ohne Lünetten
- Baujahr 2002
Technische Daten
Arbeitsbereich:
- Spitzenweite: 4500 mm
- Spitzenhöhe: 450 mm
- Umlaufdurchmesser über Bett: 900 mm
- Umlaufdurchmesser über Planschlitten: 530 mm
- Bettbreite: 600 mm
- Verschiebeweg des Planschlitten: 590 mm
- Verschiebeweg des Oberschlitten: 250 mm
- Planschlittenlänge: 1230 mm
- Planschlittenbreite: 345 mm
- Bettschlittenführungslänge: 860 mm
- Drehmeißelquerschnitt (Höhe/Breite): 40 x 40 mm
Drehspindel:
- Spindelkopt nach DIN 55027 / 55026 Gr.: 11
- Spindeldurchmesser im vorderen Lager: 178 mm
- Spindelbohrung: 128 mm
- Innenkegel der Hauptspindel metr.: 140 mm
Hauptantrieb:
- Spindelkopf nach DIN 55027 Gr.: 11
- Gesamtdrehzahlbereich: 1 - 1120 U/min
- Drehzahlbereich Getriebestufe I: 1 - 350 mm
- Drehzahlbereich Getriebestufe II: 4 - 1120 mm
- Antriebsleistung bei 60% / 100% ED: 45 / 37 kW
- Max. Drehmoment an d. Spindel: 6000 Nm
Vorschubantrieb:
- Vorschubbereich Z/X: 0 - 20 mm/U
- Vorschubkraft Z/X: 20 kN
- Eilganggeschwindigkeit Z/X: 7 / 3,5 m/min
Reitstock:
- Pinolendurchmesser: 140 mm
- Pinolenhub: 300 mm
- Innenkegel der Pinole: MK 6
Gewindeschneidbereich:
- Metrische Gewinde: 0,1 - 400 mm
- Zoll-Gewinde: 1/4 - 56 Gg/Zoll
- Modul-Gewinde: 0,125 - 28 mm
- DP-Gewinde: 1 - 224 DP
Anschlussdaten:
- Betriebsspannung: 400 V
- Steuerspannung: 24 / 230 V
- Anschlussleistung: 55 kW
- Nennstrom: 85 A
Maschinenabmessungen:
- Gesamtlänge: 6900 mm
- Gesamtbreite: 2600 mm
- Gesamthöhe: 2120 mm
- Gewicht d. Maschine: 10500 kg
