Anzahl der Spindeln: 6 St.
Arbeitsbreite: 230 mm
Hobelhöhe:
120 mm
Abrichttischlänge: 2000 mm
Vorschubmotor: 4
kW
Vorschubgeschwindigkeit: 5-24 m/min.

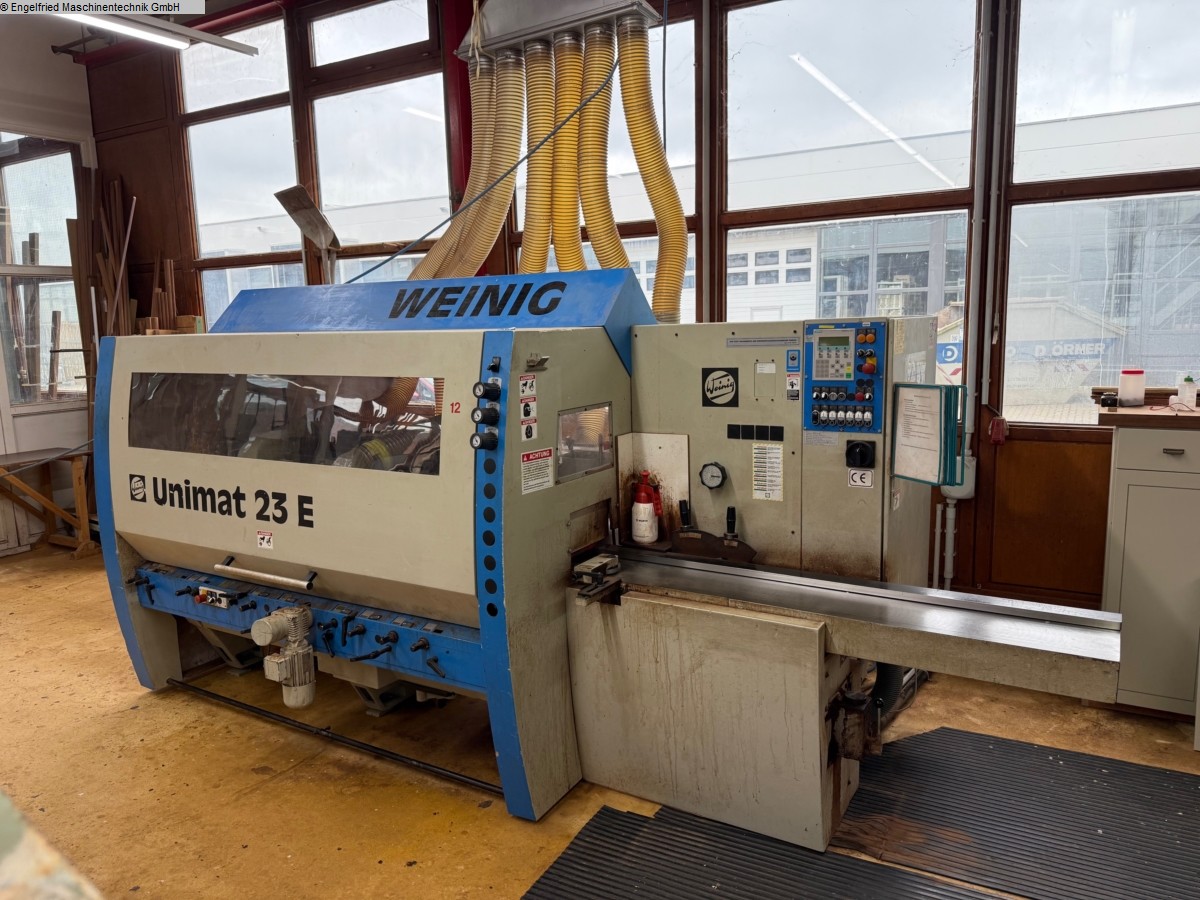

1 WEINIG Hobel- u.
Kehlautomat Unimat 23
E
------------------------------------------
6 Spindeln (davon
2 x rechts), verstärkte Motoren, 8.000 U/min, ATS-Steuerung
Maschine wird vor Auslieferung gereinigt und
funktionsgeprüft
Arbeitsbreite 20 - 230
mm
Arbeitshöhe 8 - 120 mm
1. Spindel unten 5,5 KW
(Motor wurde erneuert)
-------------------------
Durchmesser
40 mm
Drehzahl 6.000 UpM
Werkzeugflugkreis 125 - 180
mm
Falzeinrichtung inkl. Werkzeug
Tischeinlage gehärtet vor
1. unterer Spindel
2. Spindel rechts 12,1 KW (Motor wurde
erneuert)
-------------------------
gemeinsamer Motor mit
linker Vertikalspindel
Durchmesser 40 mm
Drehzahl 8.000
UpM
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser
hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg
axial 80 mm
3. Spindel
links
-------------------------
gemeinsamer Motor mit 2.
Spindel
Durchmesser 40 mm
Drehzahl 8.000
UpM
Werkzeugflugkreis 112-200 mm
Max. Kehltiefe 35
mm
Verstellweg axial 80 mm
Druckschuh vor linker Spindel,
inkl.
seitlichem Rollenandruck, gefedert
4. Spindel
rechts 8,3 KW (Motor wurde
erneuert)
-------------------------
Durchmesser 40
mm
Drehzahl 8.000 UpM
Werkzeugflugkreis 112-250 mm
Max.
Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35
mm
Verstellweg axial 80 mm
5. Spindel oben 7,5
KW
-------------------------
Durchmesser 40 mm
Drehzahl
8.000 UpM
Werkzeugflugkreise 112-200 mm
Max. Kehltiefe 35
mm
Verstellweg axial 45 mm
Geteilter Druckschuh vor
oberer Spindel, auf Werkzeugflugkreis einstellbar und
wegschwenkend vom Werkzeug, gefedert.
6. Spindel unten
4,0 KW
-------------------------
Durchmesser 40
mm
Drehzahl 6000 UpM
Werkzeugflugkreis 112-250 mm
Max.
Kehltiefe 15 mm
Verstellweg axial 45 mm
Spindeln
allgemein
-------------------------
Alle Kehlspindeln mit
hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale
Spindelbewegung.
Vorschubsystem
-------------------------
Motor mit mechanischer Bremse, 4 KW
Mechanischer Vorschub
stufenlos regelbar 5--24 m/min.
Einzugswalze vor 1. unterem
Werkzeug
pneumatisch hoch-tief gesteuert,
Durofer
Spitzzahnwalzen (Weinig-Patent) mit
Tiefenbegrenzer und
selbstreinigend
Verstellweg der Vorschubwalzen gegenüber
linker
Spindel, axial 35
mm
Maschinenelektrik
-------------------------
Betrie
bsspannung 440 V (Spannungsbereich 380 - 420 Volt), 50
Hz.
Maschinenständer, Tische und
Anschläge
-------------------------
Abrichttisch 2,0 m lang
(inkl. Fügelineal)
Manuelle Waxilitpumpe zur
Tischentharzung
Eine angetriebene Gummi-Rolle (im Auslauftisch
gefedert)
Zwei angetriebene Rollen i MAschinentisch,
gehärtet
Maschinenbedienung
-------------------------
Druckschuh vor oberer Spindel mit mechanischer
Digitalanzeige.
Abführung nach der oberen Spindel mit
mechanischer Digitalanzeige.
ATS/System, automatische
2-Achsen
Positionierung für Spindel Nr. 3 und 5
Min.
Arbeitshöhe 12 mm
Elektrische Höhenverstellung der oberen
Spindeln
und des Vorschubs
Zentrale Position von
Schmierstellen an der
Maschinenvorderseite
Elektronische
Digitalanzeigen an Spindel 3. und 5. axial, Spindel 6.
radial,
Spindel 4. axial und radial
Sicherheit und
Schallschutz
-------------------------
Sicherheits-Vollverklei
dung
Leicht hochklappbare Sicherheitshaube mit
Fenster. Deckt
den gesamten Arbeitsbereich
(Vorschub und Spindeln) ab, und
schützt vor
mechanischen Gefahren. Bei Anheben
der
Sicherheitshaube werden Spindeln und Vorschub
automatisch
abgeschaltet.
Eine Innenleuchte in der
Sicherheitshaube.
Inklusive 5 Stk. glatte
Hobelköpfe
(technische Angaben lautt Hersteller - ohne
Gewähr !)
