Anzahl der Spindeln: 5 St.
Arbeitsbreite: 20 - 230
mm
Hobelhöhe: 8 - 120 mm
Abrichttischlänge: 2000
mm
Vorschubmotor: 1,1 kW
Vorschubgeschwindigkeit: stufenlos
regelbar 2 - 12 m/min.

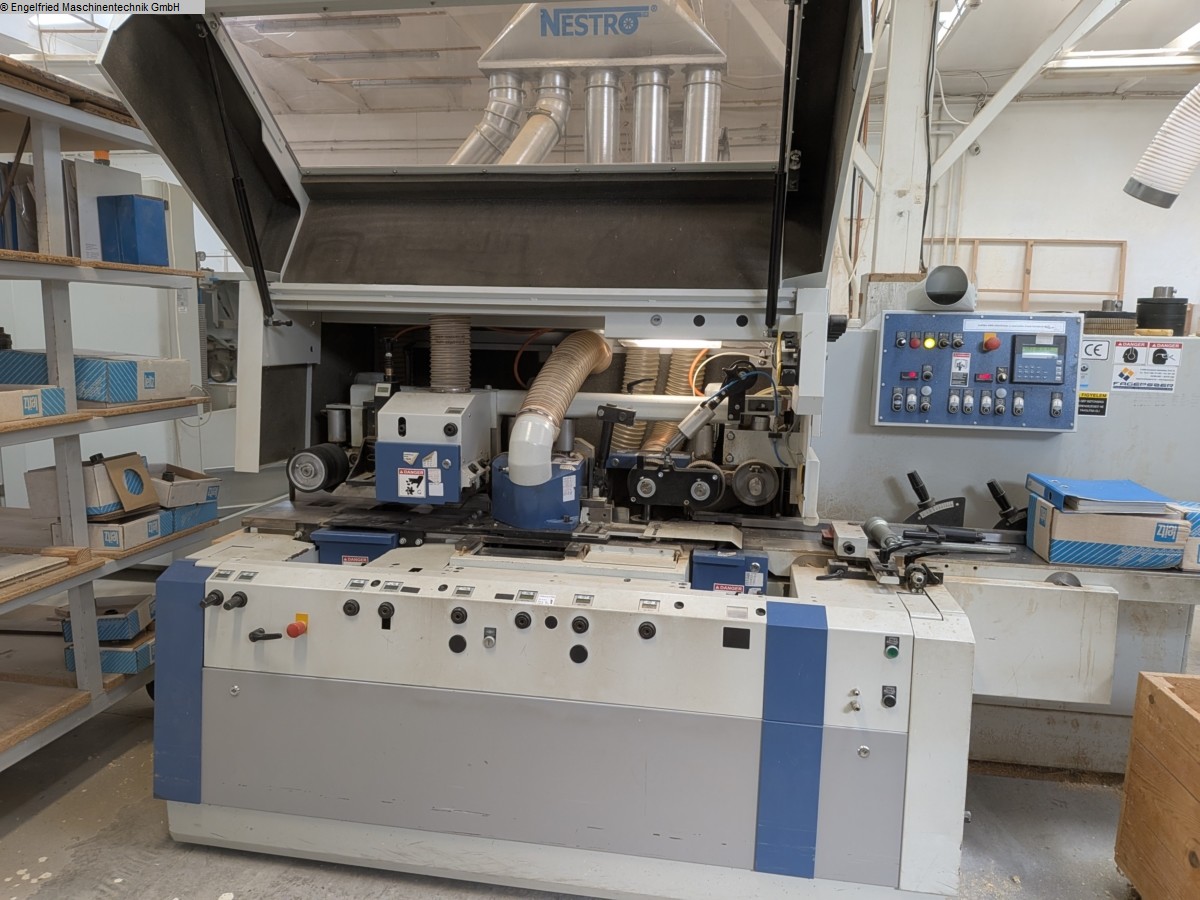

1 WEINIG Hobel- u. Kehlautomat VARIOMAT
inkl. Multifunktions /
Schlitztisch
-----------------------------------------------------
-------------------------
Maschine wird vor Auslieferung
funktionsgeprüft
Technische Herstellerbeschreibung:
---------------------------------------
Arbeitsbreite: 20 -
230 mm
Arbeitshöhe: 8 - 120 mm
1. Spindel horizontal
unten
---------------------------------------
Motor mit
Bremse: 5,5 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125 - 145 mm
Verstellweg axial 5
mm
Falzeinrichtung inkl. Falzräser
MarathonCoating für
Tischeinlage vor und nach 1. unterer Spindel
2. Spindel
vertikal rechts
---------------------------------------
Motor
mit Bremse: 11 kW
Gemeinsamer Motor mit linker
Vertikalspindel
Durchmesser 40 mm
Drehzahl elektronisch
regelbar 3000 - 6000 UpM (für 11 KW/15 PS)
Werkzeugflugkreis für
Längsbearbeitung 93-232 mm
Minimaler Werzeugdurchmesser auf
Anschlagebene: 93 mm
Maximaler Werzeugdurchmesser hinter
Anschlagebene: 180 mm
Maximale Kehltiefe 45 mm
Verstellweg
axial 30 mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 125
mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 150
mm
3. Spindel vertikal links
POWERLOCK/HSK
---------------------------------------
Gemeinsa
mer Motor mit 1. rechter Spindel
PowerLock - Werkzeugaufnahme
gemeinsame Drehzahl mit rechter
Vertikalspindel
Werkzeugflugkreis für Längsbearbeitung 93-232
mm
Maximale Kehltiefe 45 mm
Minimale Kehltiefe bei
Werkzeugflugkreis 200 mm: 20 mm
Verstellweg axial unter Tisch 30
mm
Einlegesegment 125 mm
Einlegesegment 150 mm
4.
Spindel horizontal
oben
---------------------------------------
Motor mit Bremse:
5,5 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 30
mm
Minimale Kehltiefe bei Werkzeugflugkreis 200 mm: 20
mm
Verstellweg axial 30 mm
Glasleistenabführung nach oberer
Spindel
5. Spindel zweite horizontal
unten
---------------------------------------
Motor mit
Bremse: 4 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 15
mm
Verstellweg axial 10
mm
Maschinenbedienung
-----------------------------------
----
Beide Achsen aller Spindeln - mit Ausnahme der 1. unteren
Spindel - sind mit
mechanischen Digitalanzeigen
ausgerüstet.
Zentrale Radialverstellung mit mechanischer
Digitalanzeige des Vorschubs
zusammen mit dem Andruck vor der
oberen Spindel.
Andruck nach der oberen Spindel separat
einstellbar.
Memory
Funktion
---------------------------------------
Zum Speichern
der Einstellwerte von Profilen
Werkzeugaufnahmeachsen und
Druckelemente vor und nach der oberen
Werkzeugaufnahme mit
elektronischen Doppel-Anzeigen:
Funktion:
-Speichern der
EInstellwerte des gefertigten Profils per Knopfdruck unter
einer
Profilnummer
- Bei erneuter Wahl der Profilnummer zeigen
die elektronischen Doppel-Anzeigen
die Einstellwerte an
-
Durch manuelles Verstellen der Werkzeugaufnahmen und der Druckelemente
werden
die Anzeigen in Übereinstimmung gebracht
- 99
Speicherplätze
3 axiale CNC-gesteuerte Verstellung und
Positionierung der Spindeln
in Verbindung mit Memory-Funktion.
Für Spindel Nr. 2,3,4
3 radiale CNC-gesteuerte Verstellung
und Positionierung der Spindeln
in Verbindung mit
Memory-Funktion. Für Spindel Nr.
2,3,4

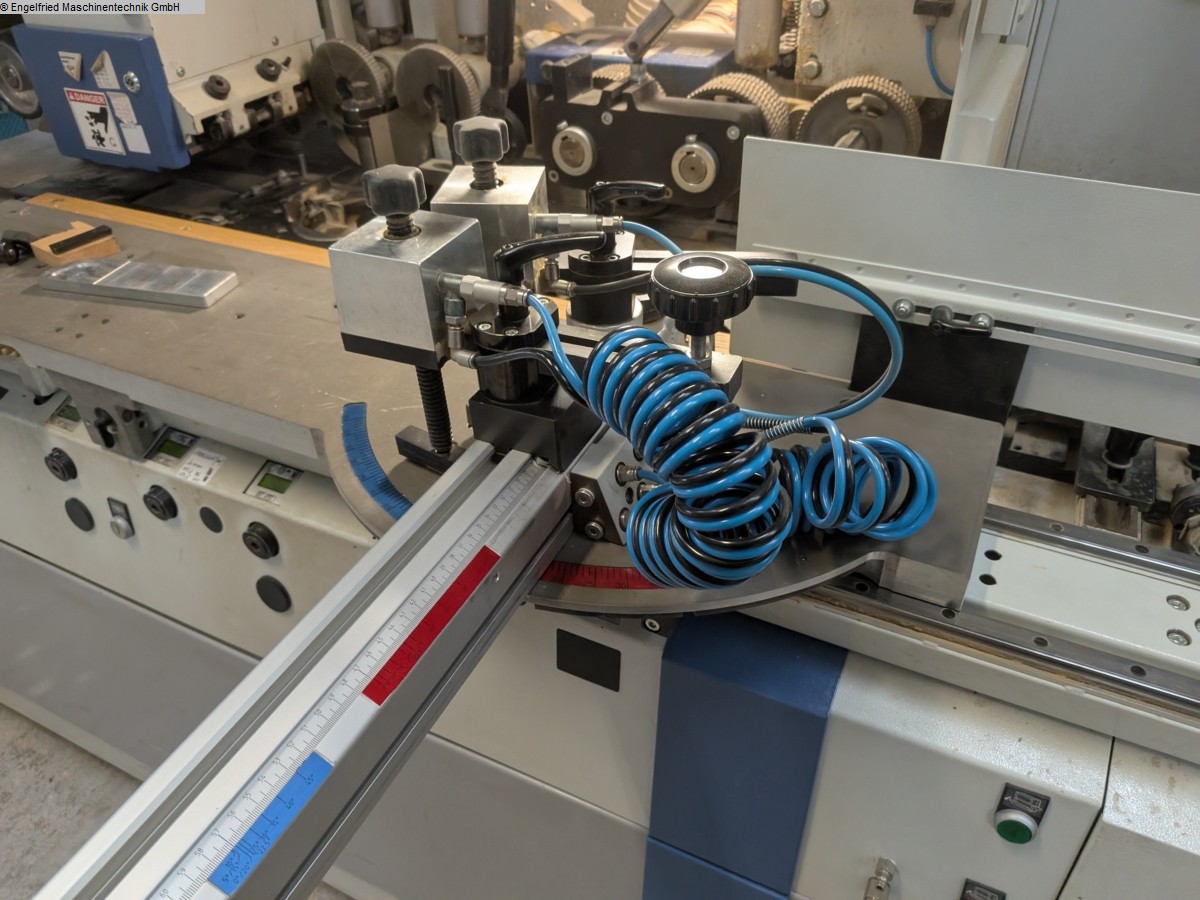

Multifunktionstisch
-------------------------------
--------
Paket für Multifunktionstisch mit schwenkbarem
Längenanschlag
Querprofilierung von Zapf- und
Schlitzverbindungen und Konterprofilen auf
der linken Spindel mit
Schiebetisch.
Längsprofilierung von Kurzteilen auf der linken
Spindel mit Schiebetisch.
Einfacher und schneller Umbau von
Längsbearbeitung auf Querberbearbeitung.
Schwenkwinkel max.:
+/- 45 Grad
Verstellweg axial über Maschinentisch: 60
mm
Werkzeugflugkreis linke Werkzeugaufnahme
0-90 mm unter
Multifunktionstischebene: 93-232 mm
18-93 mm unter
Multifunktionstischebene: 93-290 mm
0-18 mm unter
Multifunktionstischebene: 93-320 mm
0-120 mm über
Multifunktionstischebene: 93-320 mm
Werkzeugflugkreis gerader
Hobelkopf hinter Null Linie: 190 mm
Radialer Verstellweg der
linken Werkzeugaufnahme: 75 mm
Elektrische Digitalanzeige
axal und radial an der linken Spindel mit
Zusatzfunktion für den
Multifunktionstisch
Einzel- und
Doppelteilebeschickung
Querprofilierung auf der linken
Spindel für Arbeitshöhe: 80 mm
Holzlänge: 200 - 2.200
mm
Holzlänge bei Schwenkwinkel 0 Grad bis +/- 45 Grad: 250
mm
Holzbreite bei Schwenkwinkel 0 Grad: 20 - 800 mm
Holzbreite
bei Schwenkwinkel 0 Grad bis +/- 45 Grad: 20-500 mm
Holzhöhe: 20
- 80 mm
Spindelspannlänge: 130 mm
Automatischer
Drehrichtungswechsel
Funktion Querbearbeitung:
Für
Doppelteilbeschickung
Erstes Holz am Anschlag
anliegend
Holzbreite min./max.: 55-90 mm
Zweites
Holz:
Holzbreite max.: 90 mm
Holzlänge: 200 - 2.200
mm
Funktion Längsbearbeitung
Für
Einzelteilbeschickung
Erstes Holz am Anschlag
anliegend
Holzhöhee min./max.: 20-100 mm
Holzbreite
min./max.: 45-110 mm
Holzlänge min./max.: 100 - 1000
mm
Pneumatische Spannvorrichtung mittels zwei
Spannpratzen
Zusätzliche Spannpratze, pneumatisch auf
Multfunktionstisch,
individuell über Raster
erstellbar
Anschlag rechts für Querbearbeitung
2
Spannleiste für zusätzliche Konterhölzer
Spindeln
allgemein
---------------------------------------
Alle
Kehlspindeln dynamisch ausgewuchtet für hohe
Rundlaufgenauigkeit
PowerLock Adapter
für konventionelle
Werkzeuge bis max. Drehzahl 6000 UPM.
Das Werkzeug muss am
Anlagebund des Adapters anliegen und darf in Gewicht
und Abmessung
nachstehende Grenzwerte nicht überschreiten.
Bei Verwendung von
Drehzahl 6000 Upm müssen nachstehende Voraussetzungen
beachtet
werden.
Das Werkzeug muss für min. Drehzahl 6000 Upm zugelassen
sein.
Maximalgewicht: 20 kg
Durchmesser x Länge:
122 x
240 mm / 137 x 200 mm
160 x 140 mm / 200 x 90
mm
Vorschubsystem
---------------------------------------
Vorschub freqenzgeregelt 1,1 kW, stufenlos regelbar 2-12
m/min
Doppelpendel gegenüber linker Spindel
Verstellweg der
Vorschubwalzen gegenüber linker Spindel, axial 35
mm
Durofer-Spitzzahnwalzen mit Tiefenbegrenzer und
selbstreinigend
1 Satz Gummiwalzen im
Maschineneinlauf
Pneumatischer Druck für Vorschubwalzen, inkl.
Wasserabscheider
Eine Einzugswalze vor unterer Spindel, inkl.
separater Druckregelung
und pneumatisch hoch-tief
gesteuert
Maschinenständer, Tische,
Anschläge
---------------------------------------
Abrichttisc
h 2 m lang (inkl. Fügelineal)
Eine Gleitrolle im
Auslauftisch
Gleitmittelpumpe mit Fußpedal zur
Tischentharzung
Druckelemente und
Führungen
---------------------------------------
Seitlicher
Rollenandruck vor der linken Spindel, mitlaufend und
gefedert
Seitliche Andruckrolle am Einlauftisch,
gefedert
Andruckrolle von oben,
gefedert
INKLUSIVE:
-------------------------------------
--

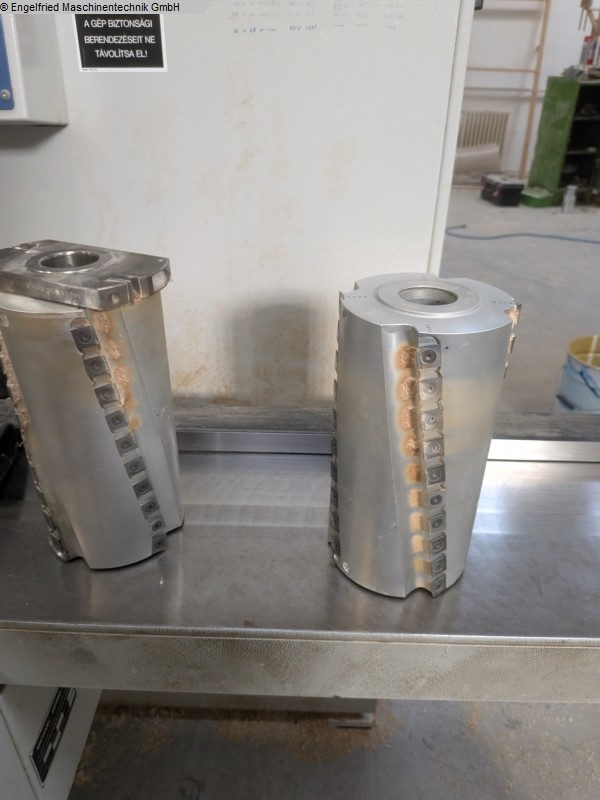

4 Stück Leitz Heliplan Hobelköpfe
1 Stück
Fügefräser
---------------------------------------
Preis der
o.g. Maschine auf
Anfrage!
---------------------------------------

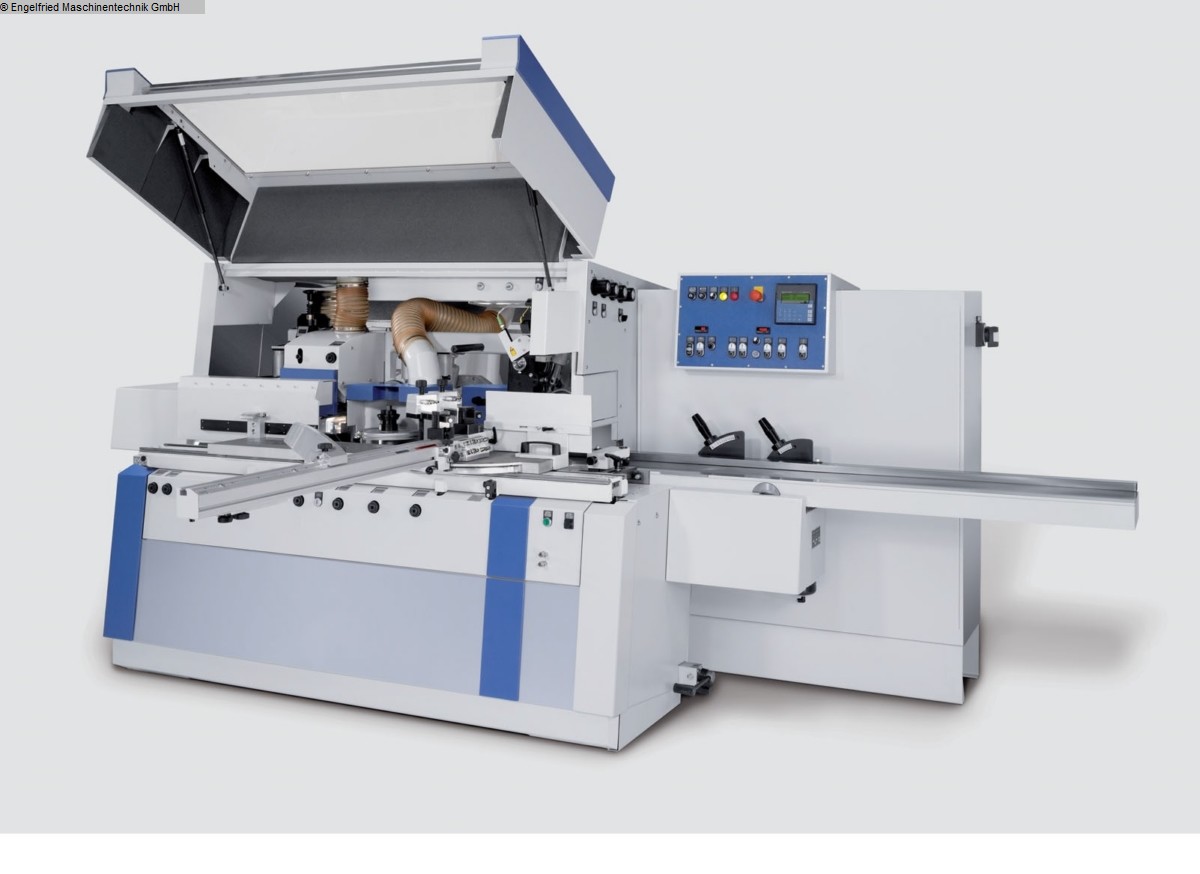

Bilder
zeigen gleiches Modell. Originalbilder noch nicht
verfügbar.
(technische Angaben laut Hersteller - ohne
Gewähr!)
