Technische Daten:

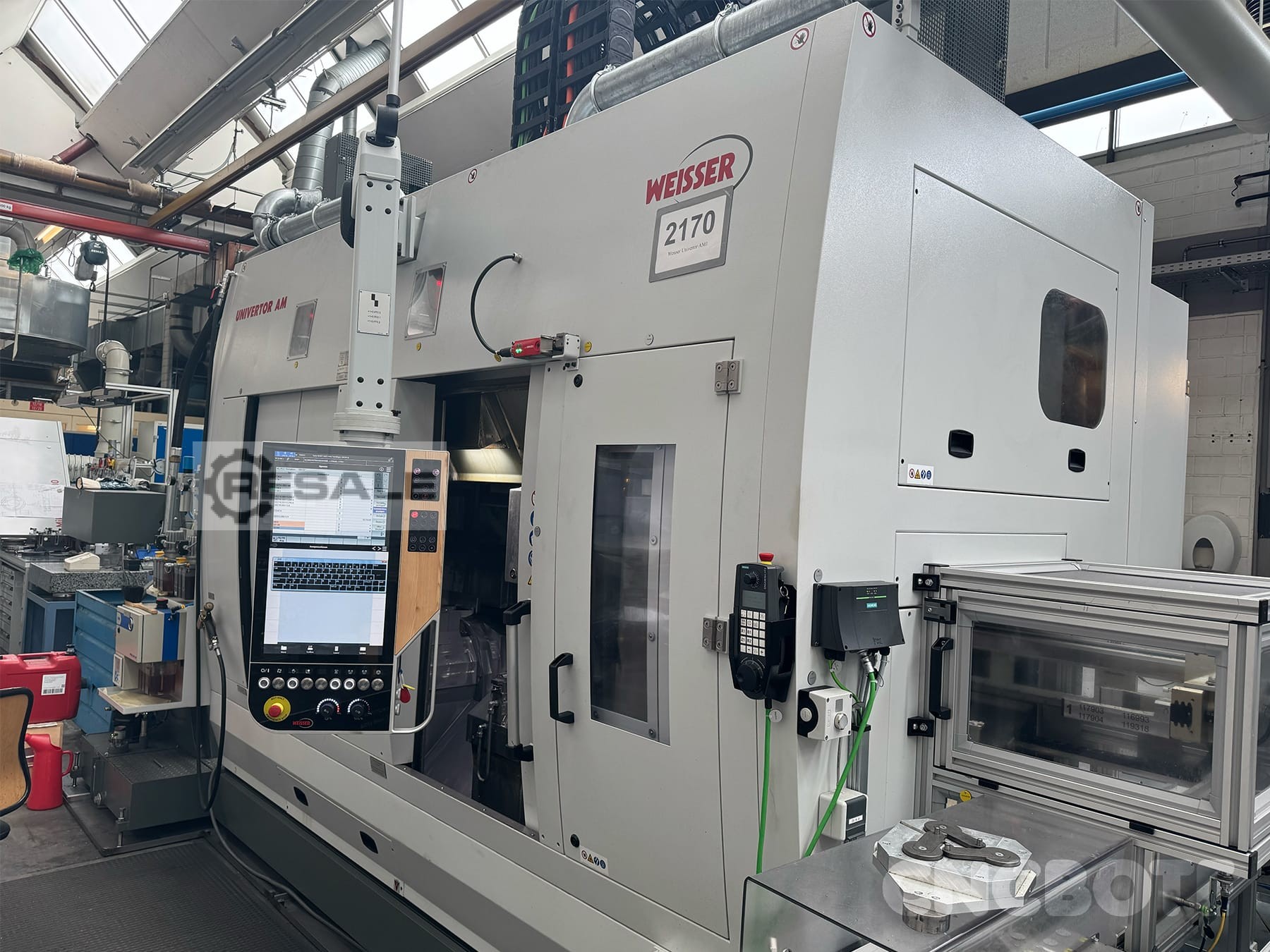

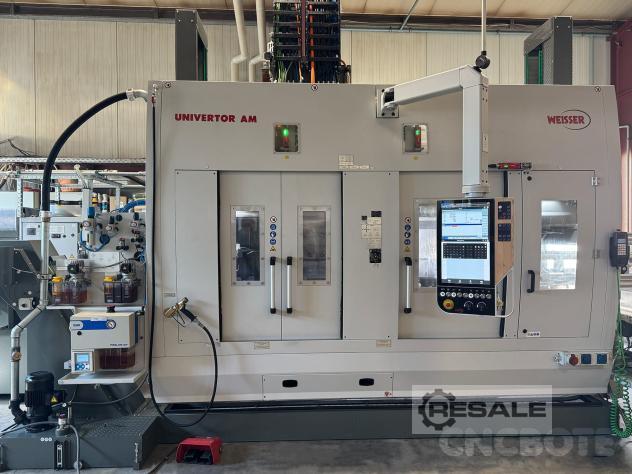

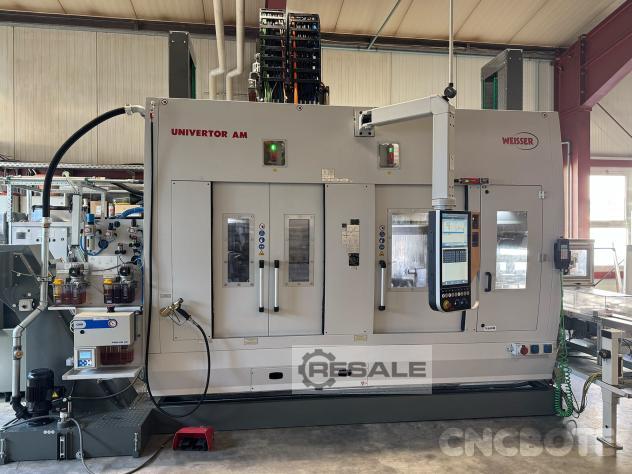

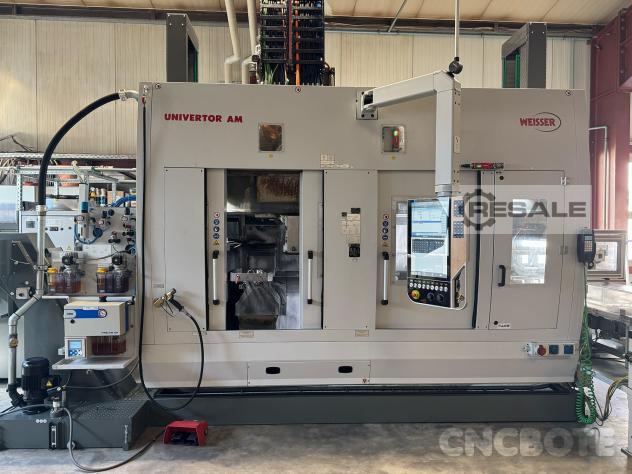

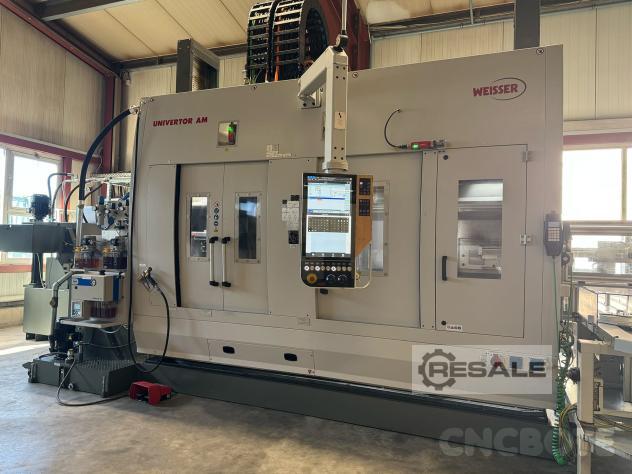

Hersteller: Weisser

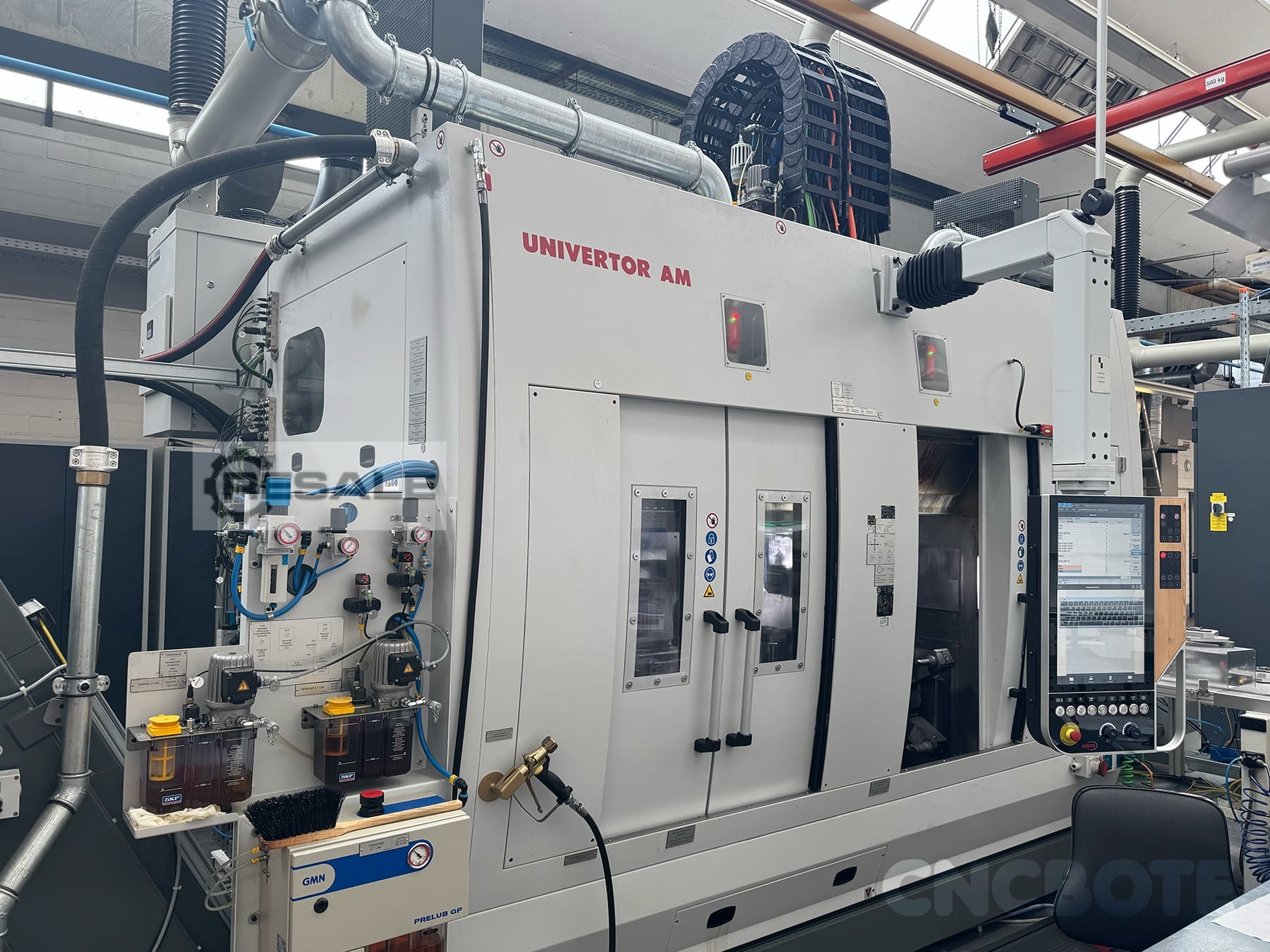

Typ: Univertor AM-1L
Baujahr: 2020

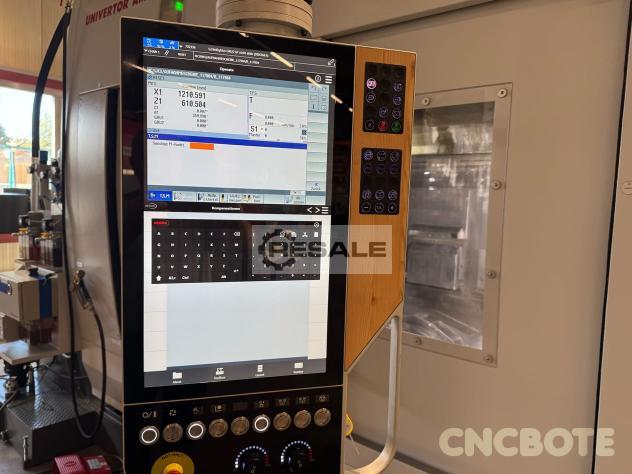

Steuerung: CNC Steuerung Siemens SINUMERIK 840D sl
Verfahrwege: X 1.700 mm Z 500 mm
Spindeleinheit linke Maschinenseite
Drehzahlgrenze| 3.500 U/min
Nenndrehzahl: 780 U/min
Drehmoment: 430/610 Nm (100/40 % ED)
Spindellager Ø: 120 mm
Spindelflansch: A8 nach DIN 55026
Abrichteinheit
Max. Drehzahl: 16.000 U/min
Aufnahme Abrichtscheibe Ø: 40 x 10 mm

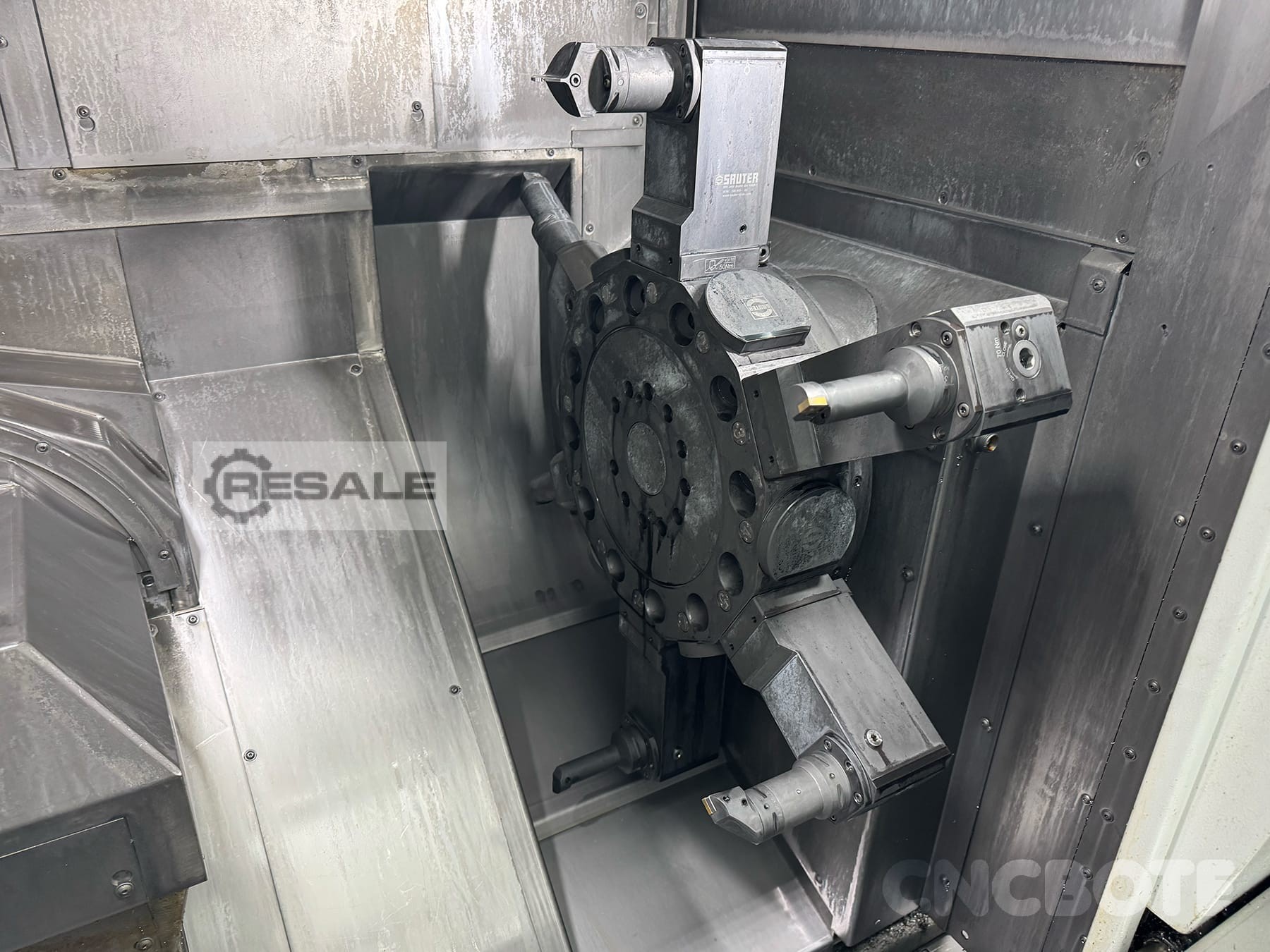

Revolver
Scheibenrevolver: 12-fach
Antrieb: elektrischer Schwenkantrieb
Innenschleifspindel mit Schleifsoftware
Werkzeugaufnahme: D28/43 (Gewinde M28x2)
Spindellager Ø: 45 mm in Hybridausführung
Drehzahlgrenze: 45.000 U/min.
Nenndrehzahl: 30.000 U/min.
Antriebsleistung: 15/18 kw (100/60 % ED)
Drehmoment| 4,7/5,7 Nm (100/60 % ED)
Außenschleifspindel mit Schleifsoftware
Werkzeugaufnahme Aufnahmekegel: 1:10; Ø 73 mm
Spindellager Ø: 80 mm in Hybridausführung
Drehzahlgrenze: 6.000 U/min.
Nenndrehzahl: 2.700 U/min.
Antriebsleistung: 11,5/14 kW (100/60 % ED)
Drehmoment| 39,7/49 Nm (100/60 % ED)

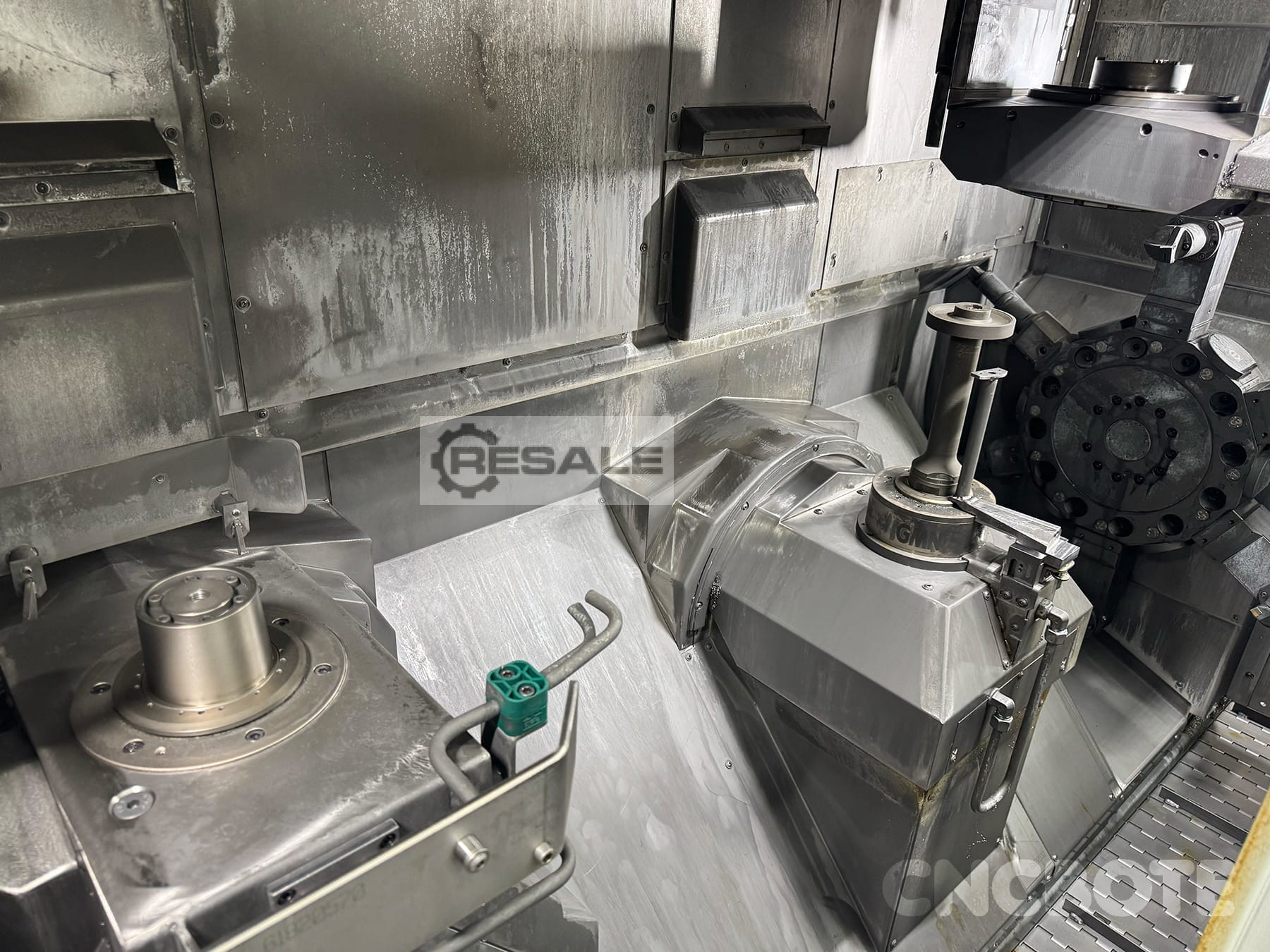

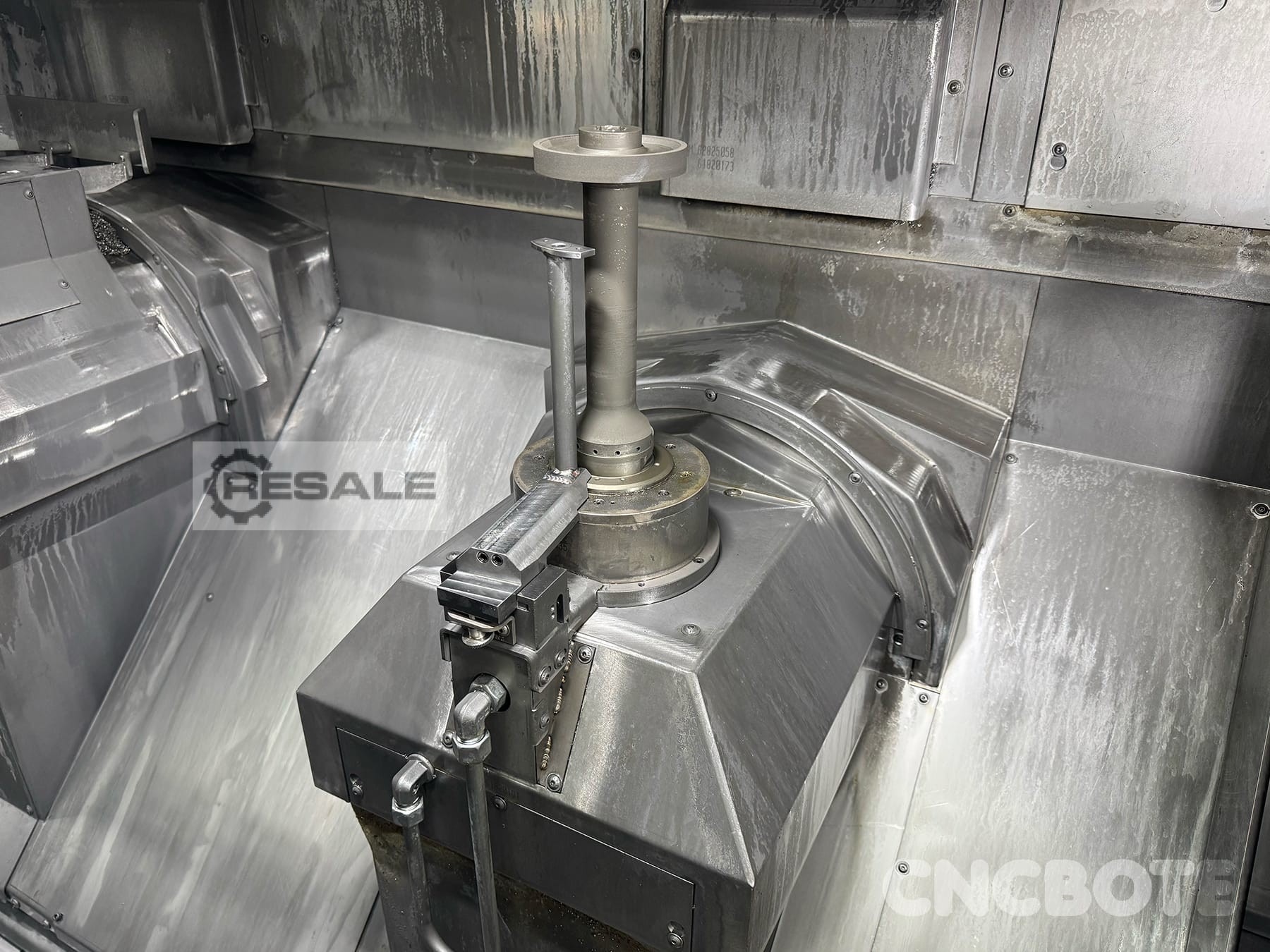

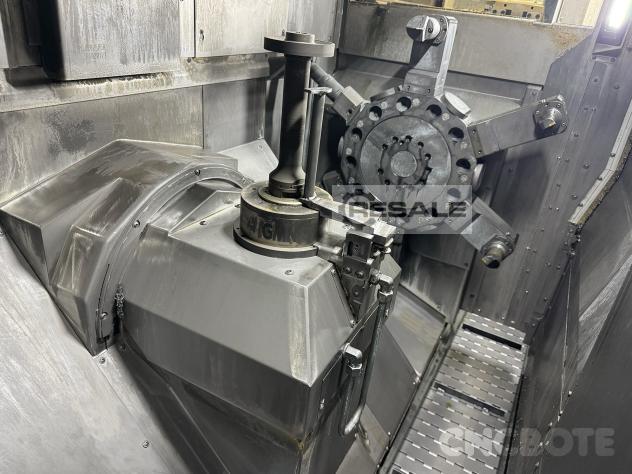

Konsolspindel, als Hohlspindel ohne Spannsatz
Einbaulage: vertikal hängend
Gesamtgewicht: ca. 130 kg
Werkstücke bis Ø: 270 mm
Werkstück-Höhe: ca. 115 mm
Planspannkraft Fmax: 2.000 daN
Drehzahl nmax.: 1.000 U/min.
Konsolhöhe ab Spindelnase: ca. 370 mm

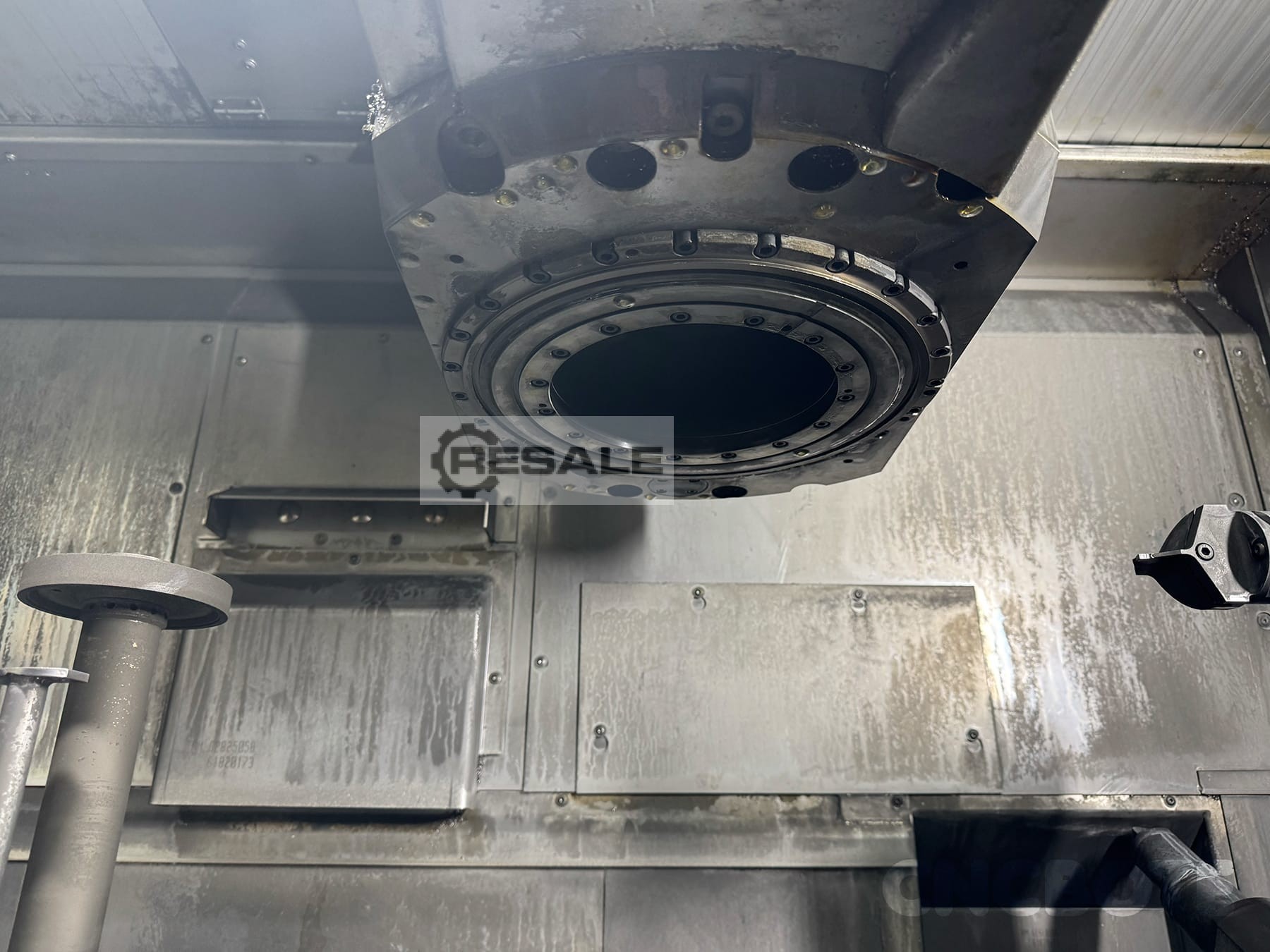

Schwenkeinheit, B-Achse
Traglast: 1.000 kg
Tangentialmoment: 6.000 Nm
Klemmung: hydraulisch
Abmessungen im ø: 520 mm
Drehzahl: i = 120 – 125 U/min.
Schwenkbereich: 30° + 2×5°
Teilgenauigkeit in Indirekter Messung: +/- 10
entsprechendes Bogenmaß am Ø: 520 mm +/- 0,013 mm

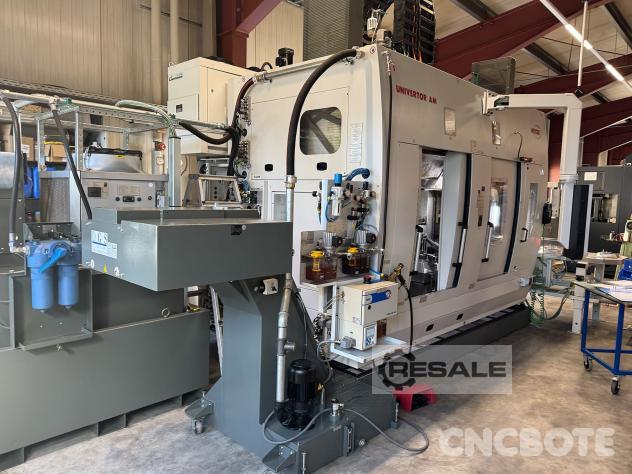

Kühlschmierstoffanlage mit Kompakt Bandfilter
Filterleistung: 200 l/min.
Kühlmitteltank: 1.400 Liter
Kühlmittelpumpe: 4 – 6 bar
Fördermenge: max. 200 l/min.
Hochdruckpumpe: max. 25 bar

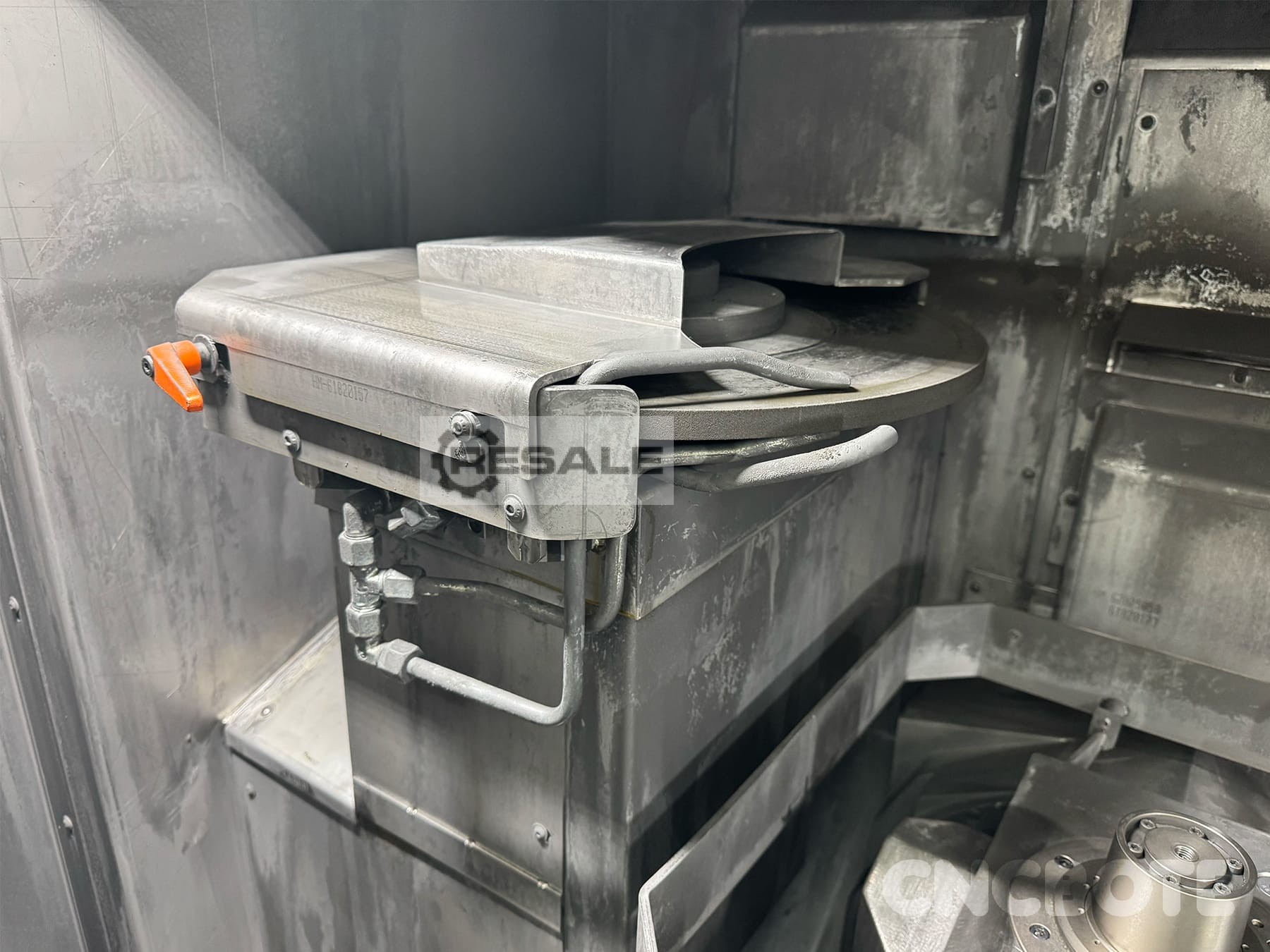

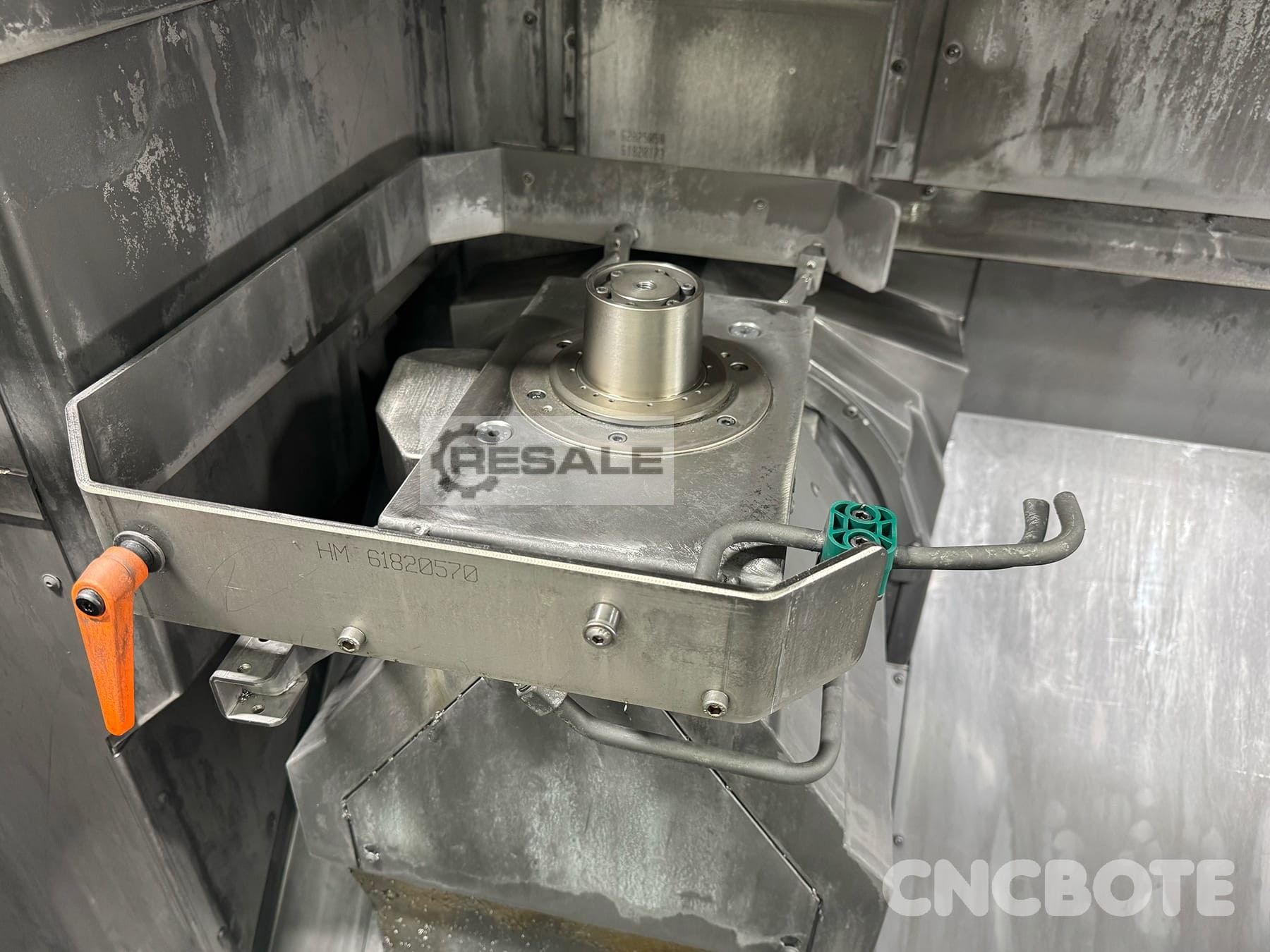

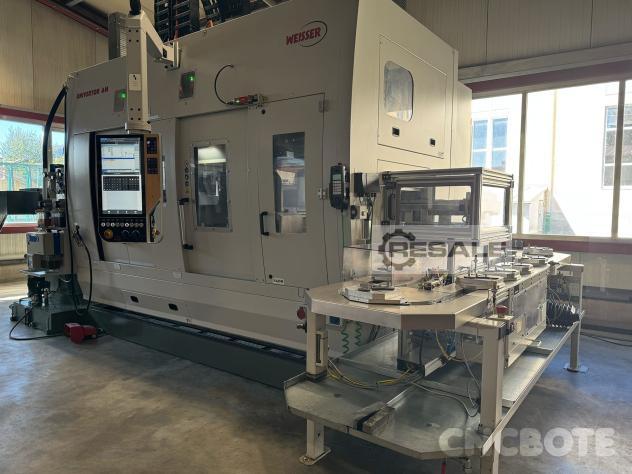

Be- und Entladesystem für Konsolspindelei
Bandlänge: ca. 2.000 mm
Bandbreite: ca. 600 mm
Zustand
Zustand: Gebraucht
Funktionsfähig: Geprüft und voll funktionsfähig
Sonstige Ausstattung und enthaltenes Zubehör:
Kühlaggregat (Wasser/Luft)
Spanntechnik links
Deutschland
86971 Peiting
