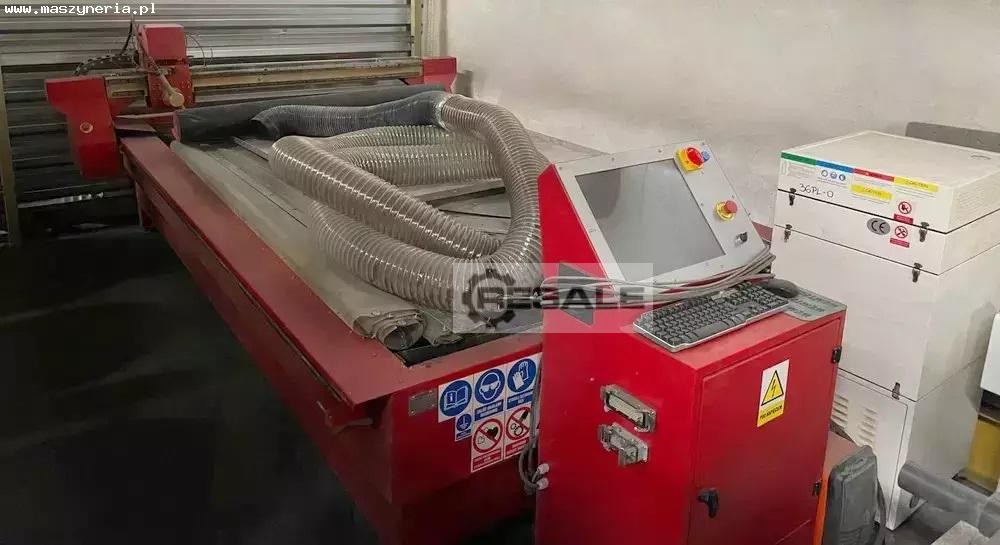

Plasmaschneidmaschine WEMTECH Dynamic Torch 150/300 wurde im Jahr 2022
in Polen von WEMTECH CNC gebaut. Die Maschine, die für die
Präzisionsbearbeitung von Werkstücken konzipiert ist, zeichnet sich
durch den Einsatz moderner technischer Lösungen aus, die eine
hervorragende Produktionsleistung über viele Jahre hinweg
garantieren. Der Bearbeitungsprozess erfolgt auf einem Tisch mit einer
großen Schneidfläche, die mit Wasser oder einem anderen Kühlmittel
gefüllt ist. Durch den Einsatz dieser Lösung sind keine weiteren
sekundären Prozesse, wie z. B. das Schleifen, erforderlich. Der
Arbeitstisch verfügt außerdem über eine sektionale Absaugung. Die
einzelnen Sektionen des Absaugtisches werden durch Pneumatikzylinder
gesteuert.
Der Antrieb der Achsen erfolgt über einen Schrittmotor mit einem
Zahnrad, das auf einem gedämpften Schlitten montiert ist. Dieser
Antrieb eliminiert wirksam das Spiel und gewährleistet eine hohe

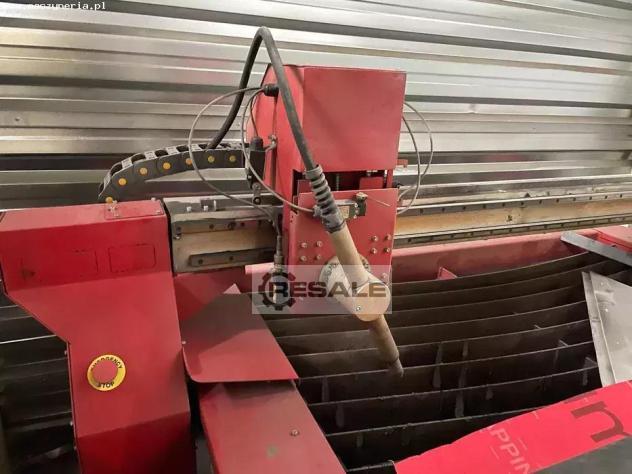

Beschleunigung und Arbeitsgeschwindigkeit. Der Plasmabrenner wiederum
verfügt über ein THC-Spannungshöhenverstellsystem und ein
Antikollisionssystem. Wird eine Kollision erkannt, wird der Brenner
automatisch von der Magnethalterung getrennt und der Betrieb der

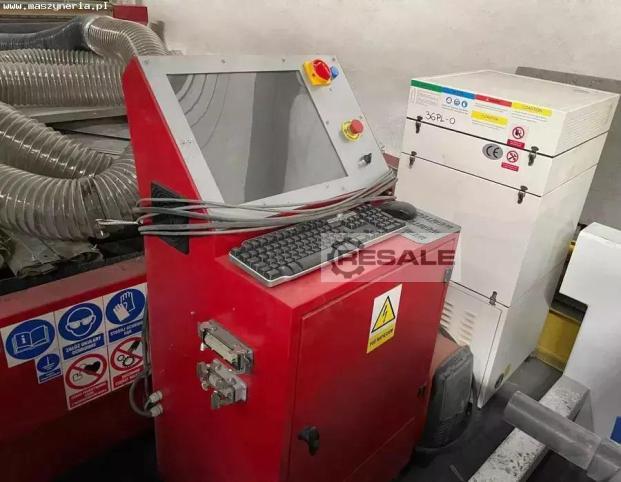

Maschine unterbrochen. All dies wird durch eine intuitive
CNC-Steuerung ergänzt, mit der selbst die komplexesten
Bearbeitungsprogramme in wenigen Schritten erstellt werden können.
Die Plasmaschneidanlage WEMTECH wiegt 1200 kg.
Technische Daten der Plasmaschneidmaschine WEMTECH Dynamic Torch
150/300
- Schneidbereich (L x B): 3000 x 1500 mm
- maximale Verfahrgeschwindigkeit: 15000 mm/min
- Abstand zwischen Brenner und Blech: 0-100 mm
- Achsenantrieb: Schrittmotoren
- Kugelumlaufspindel in der Z-Achse
- Saugdüse: ⌀ 200 mm
- installierte Leistung: 0,5 kW
- Spannungsversorgung: 230 VAC; 50 Hz
- Abmessungen (L x B x H): 3500 x 1380 x 2160 mm
- Gewicht der WEMTECH Dynamic Torch 150/300 Maschine: 1200 kg
Ausstattung der Plasmaschneidmaschine WEMTECH
- CNC-Steuerung
- Brenner mit Antikollisionssystem und THC-Höhenverstellung
- Wasserbetttisch
- sektionaler Absaugtisch
- doppelte Linearführungen HIWIN 20 in der X-Achse
- Linearführungen HIWIN 20 mit Doppelschlitten und Schmiernippeln in
der Y-Achse
