Bandsägeblattbreite: 50-200 mm
Zahnteilung: 60 mm
Gewicht:
750 kg
WINTER-CNC-BANDSÄGESCHLEIFMASCHINE BANDSAWMAX
PNK-CNC
Die PNK-CNC ist für das Schleifen aller Arten von
Bandsägeblättern für die Metallbearbeitung
konzipiert.
Dank modernster Schleiftechnologie garantiert die
PNK-CNC ein makelloses, schnelles und präzises Schleifen der
Zahnformen NU, NV, PV, PU, KV und SB.
Technische
Daten:
- Bandsägebreite: 50–200 mm
- Bandsägelänge:
max. 12 m
- Blattstärke: min. 0,4 mm
- Zahnteilung: max. 60
mm
- Zahntiefe: max. 30 mm
- Zahnformen: NU, NV, PV, PU, KV,
SB, Spanwinkel: (0°) bis (+40°)
- Vorschubgeschwindigkeit
(drehzahlgeregelt): max. 90 Zähne/min.
-

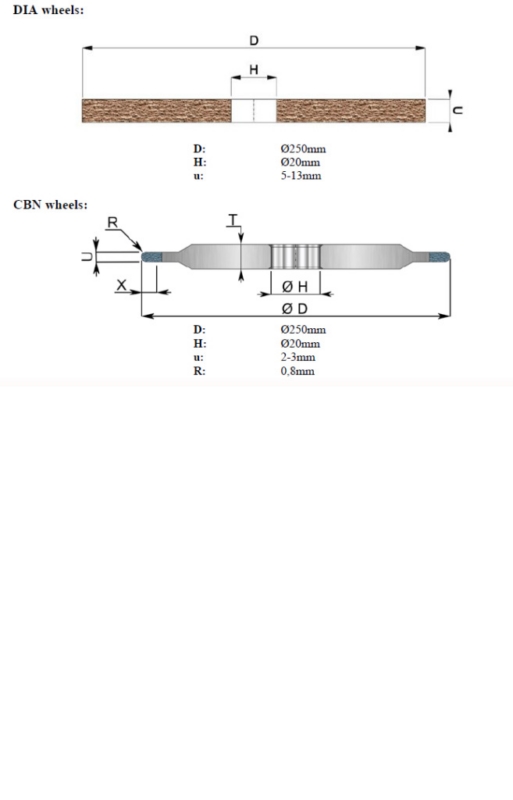

Schleifscheibenabmessungen: D: Ø 250 mm, d: Ø 20
mm
Schleifscheibendicke: 5–13 mm (abhängig von der
Zahnteilung)
CBN-Schleifscheibenabmessungen: D: Ø 250 mm, d:
Ø 20 mm
CBN-Schleifscheibendicke: 2–3 mm (abhängig von
der Zahnteilung)
Drehzahl der Schleifscheibe
(drehzahlgeregelt): 1400–5500
U/min
Schleifscheibenmotorleistung: 1,10
kW
Kühlmittel: Wasseremulsion (Bakalitscheibe) / Öl
(CBN-Schleifscheibe)
Kühlmittelfördermenge: 70 l/min,
Kühlmitteldruck: 10 bar
Kühlmittelbehältervolumen: 80 l
Anzahl Motoren: 6
- Anschlussleistung: 3,6 kW
- Spannung: 400
V, 3 Phasen, 50–60 Hz
- Abmessungen: 1550 × 2000 × 1550 mm
(ohne Sägeblatt)
- Nettogewicht/Bruttogewicht: 750/800
kg
PNK-CNC im Überblick:
-
2-Achsen-Servomotorsteuerung
- Bedienoberfläche in jeder
Sprache (bitte gewünschte Sprache bei der Bestellung angeben)
-
Programm-Download über das Internet (falls erforderlich)
-
LCD-Bedienfeld
- Sprachauswahl am Bedienfeld
-
Zahnformauswahl am Bedienfeld
- Schleifen aller gängigen
Zahnformen
- Möglichkeit zum Speichern von Schleifprogrammen
für bearbeitete Sägeblätter
- Nachführung des Spanwinkels
am Bedienfeld
- Indexierung per Servomotor
-
Absolute Zahnteilungsgenauigkeit
- Variable
Schleifgeschwindigkeit
- Variable
Schleifscheibendrehzahl
- Schleifkopf auf
Linearführungen
- Nass- oder Trockenschleifen
wahlweise.
- Schleifen mit CBN- oder
DIA-Schleifscheibe.
- Wasser-Öl-Kühlmittel [für
CBN-Schleifen].
- Zentralschmierung.
- Integrierte
Beleuchtungseinheit.
- Trennung von Elektronik- und
Schleifbereich.
- Inklusive Bandsägen-Tragbeine.
-
Motorgesteuerte vertikale Bandsägenbewegung.
- Stabile
mechanische Sägeblattklemmung.
- Geschlossene Kabine für
die Sicherheit des Bedieners.
- Ergonomische
Maschinenkonstruktion für einfaches Be- und Entladen.
-
Einfache Bedienelemente für komfortable Handhabung.
-
Robuste Maschinenkonstruktion.
- CE-konforme
Fertigung.
OPTION:
- Vollabdeckung EUR
2.500,-
