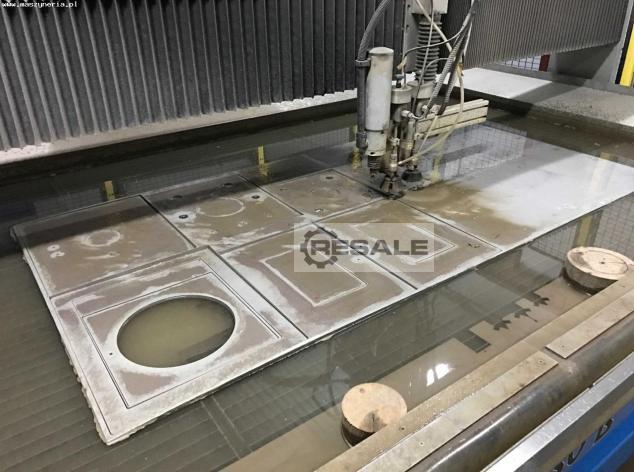

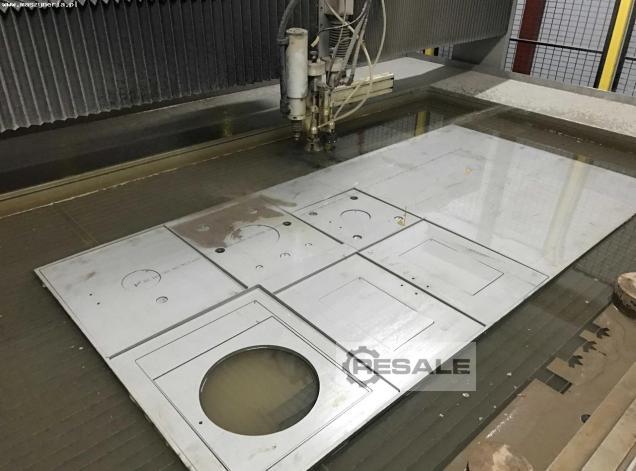

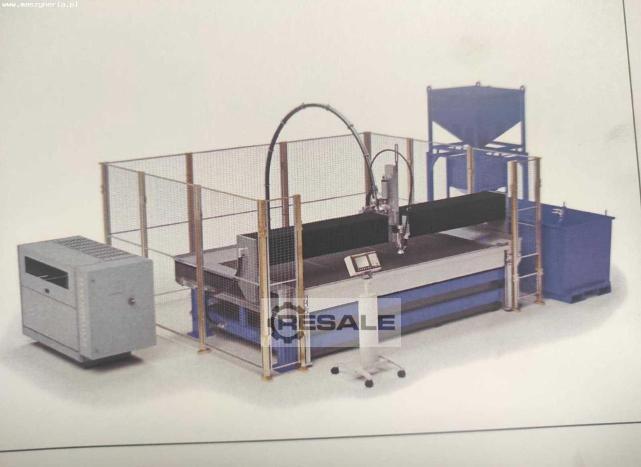

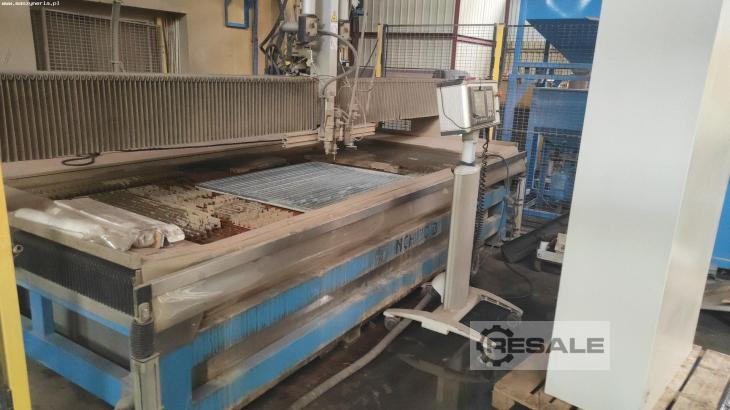

CNC Wasserstrahlschneidmaschine WJS NCH 30 B wurde 2017 in Schweden
von Water Jet Sweden AB gebaut. Die mit zwei Schneidköpfen
ausgestattete Maschine wird für die Bearbeitung eines breiten
Spektrums von Materialien eingesetzt, d. h. Metall, Kunststoff und
Glas. Der Bearbeitungsprozess erfolgt mit innovativer
Wasserstrahlschneidetechnik, die perfekt glatte Kanten ohne weitere
Nachbearbeitung garantiert. Beim Schneiden werden nur natürliche
Abrasivstoffe und Wasser verwendet, wodurch der Prozess frei von
schädlichen Dämpfen und sicher für die Umwelt ist.
Die WaterJet NCH 30B wird mit einer umfangreichen Ausstattung
angeboten, darunter eine 50-HP-Hochdruckpumpe und eine
fortschrittliche FANUC CNC-Steuerung. Während ihrer gesamten
Lebensdauer hat die Maschine insgesamt 4866 Betriebsstunden
geleistet.

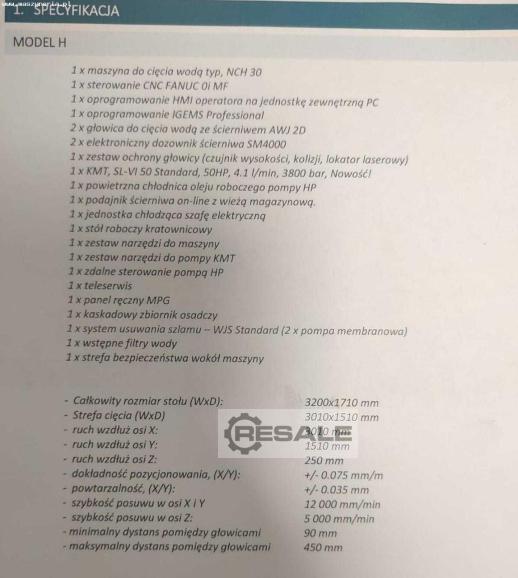

Technische Daten der Wasserstrahlschneidanlage WJS NCH 30 B
- Vorschub in der X/Y/Z-Achse: 3010/1510/250 mm
- Vorschubgeschwindigkeit in der X/Y/Z-Achse: 12000/12000/5000
mm/min
- Abmessungen des Arbeitstisches (L x B): 3200 x 1710 mm
- Schnittfläche (L x B): 3010 x 1510 mm
- Maximalabstand zwischen den Köpfen: 450 mm
- Mindestabstand zwischen den Köpfen: 90 mm
- Betriebsstunden: 4866 h
- Pumpenleistung: 50 HP
- maximaler Pumpendruck: 3800 bar
- Maximale Pumpenleistung: 4,1 l/min
- Positioniergenauigkeit in der X,Y-Achse: ± 0,075 mm/min
- Wiederholbarkeit der Positionierung in der X,Y-Achse: ± 0,035 mm
Ausstattung der Wasserstrahlschneidmaschine WJS

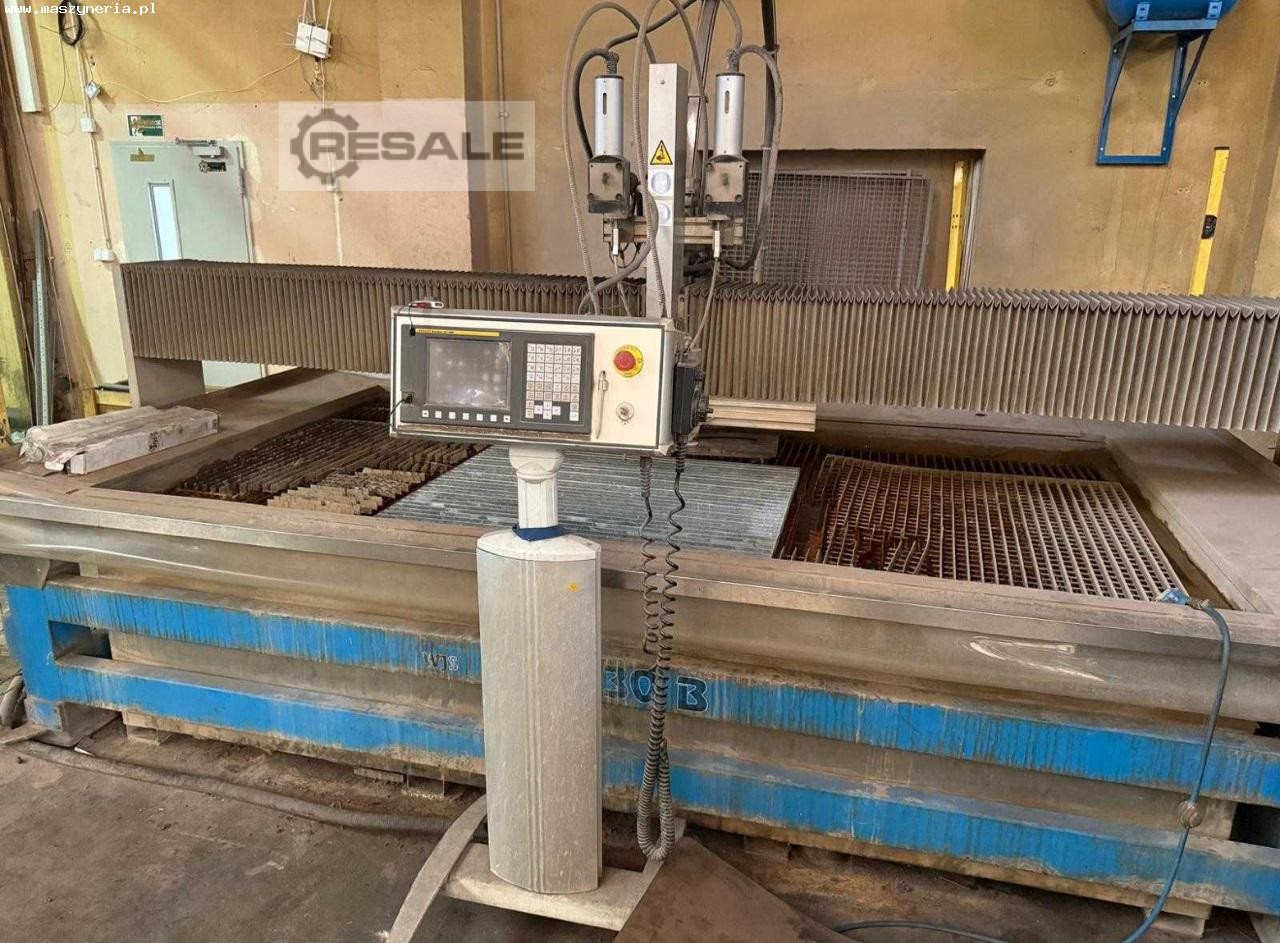

- CNC-Steuerung: FANUC 0i MF
- CAD/CAM-Software: IGEMS Professional

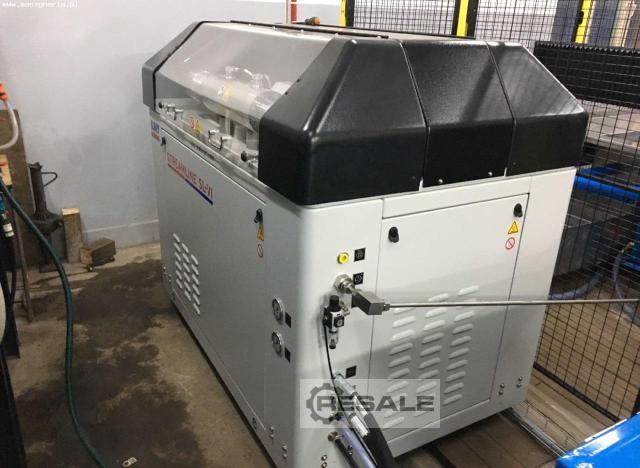

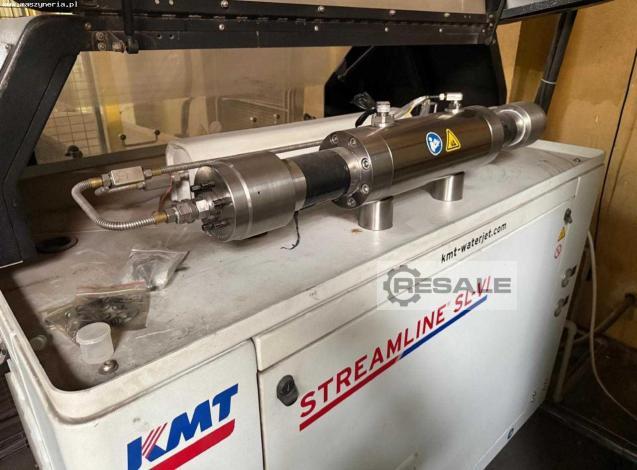

- Hochdruckpumpe: KMT STREAMLINE SL-VI
- Schneidkopf AWJ 2D mit Höhen- und Kollisionssensor und
Lasermarkierung (2 Stk.)
- Elektronischer Abrasivmittelspender: SM4000
- Online Abrasivmittelzufuhr mit Magazin
- Schlammentfernungsanlage in Form von zwei Membranpumpen
- Kaskaden-Absetztank
- luftgekühltes Ölkühlsystem
- Teleservice über
- MPG-Bedienpult
- Vorfilter
- Werkzeugsatz
- Schaltschrank mit Kühlsystem
- Sicherheitsumzäunung
(Die angegebenen technischen Parameter können leicht von der
Realität abweichen. Eine Überprüfung mit den tatsächlichen
Fähigkeiten der angebotenen Maschine ist erforderlich.)
