Werkstückgröße: 200 mm
Werkstückgewicht max.: 100
kg
Betriebsspannung: 230 V
Längsbewegung: 150
mm
Vertikalverstellung: 100 mm
Werkzeugaufnahme: bis 60 mm im
Prisma
Zustand: Neumaschine:
Maschine kann unter Strom
besichtigt werden:

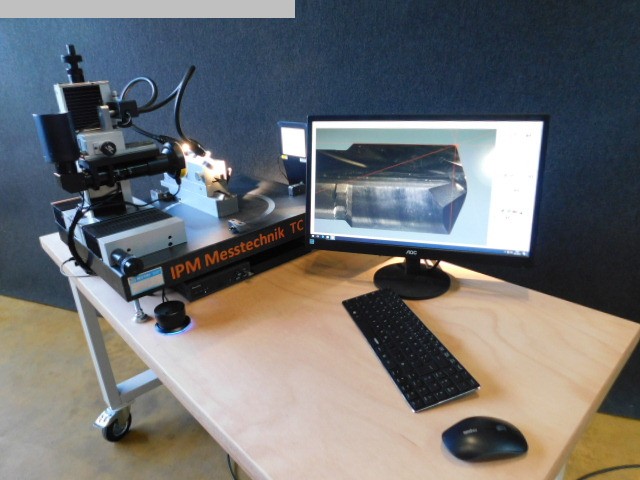

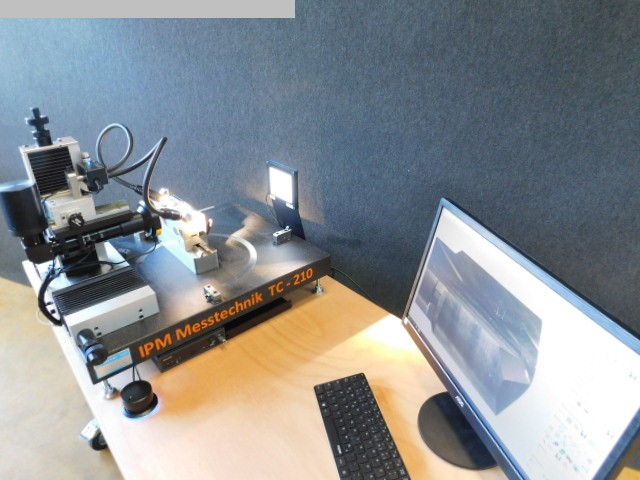

WMTR Video Messgeraet TC 210
Grundplatte
aus Granit 500 x 600 x 50 mm
Digitalmasstäbe 0,001 mm
Auflösung
Längsachse 150 mm
Vertikalachse 100 mm
Werkzeugaufnahme beim Prisma bis 80 mm Durchmesser
Schwenkkonsole
210° schwenkbar
Bildvergleiche
Export von Daten nach
Exel©

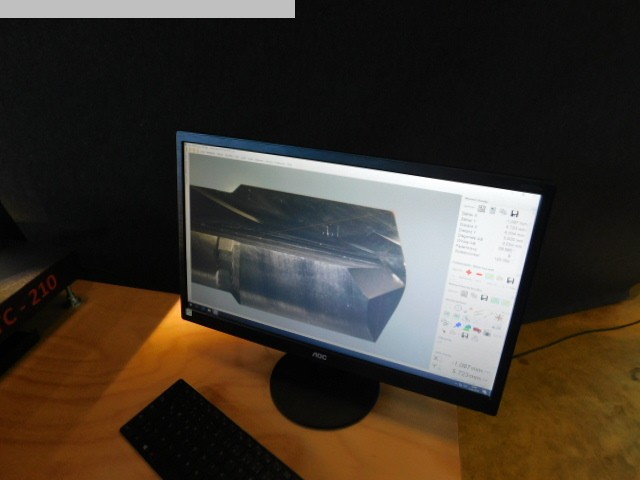

vielfache Vermessung von Vidoebildern
Beschriften und
Markieren von Bildern
Speichern und Drucken von Bildern
freie Berechnung von Variablen
detailierte
Benutzerverwaltung
Überlagerung von DXF-Zeichnungen
viele
Sondersoftware-Module
Video Messsystem IPM komplett mit:
Software mit kompletter Messdatenerfassung
Erstellen von
Messprotokollen
Bestehend aus:
- Rechner, Monitor,
Maus, Tastatur
- Software VM 2045
- Ringlicht RL 45-2°
-
Kaltlichaggregat LQ 1600/150 W
- 2 LED Spot-Lights
- LED
Hintergrundbeleuchtung dimmbar
- Einlegeprisma
- Zoom Objektiv
10x - 110x mit hochauflösender Farbkamera
- Schnell Verstellung
in der Längsachse
Perfekt zur Vermessung von:
-
Spitzenwinkeln
- Stufenwinkeln
- Stufenlängen
- 1. und 2.
Spannwinkel
- tang. Freiwinkel-Spitzen
- tang. Freiwinkel
Stufen
- Rundschlifffasenbreite
- Stirn- und
Umfangsgeometrien
- Ausspitzungen
-
Querschneidenvermessungen
- Kühlkanalvermessung
-
Schneidteilungen
- verschiedene Anschliffe (Vierfasen oder
Kegelmantel)
- Spanwinkel
- Konturvermessung über DXF
Maskenfunktion
Weiteres Zubehör auf Anfrage
verfügbar.
