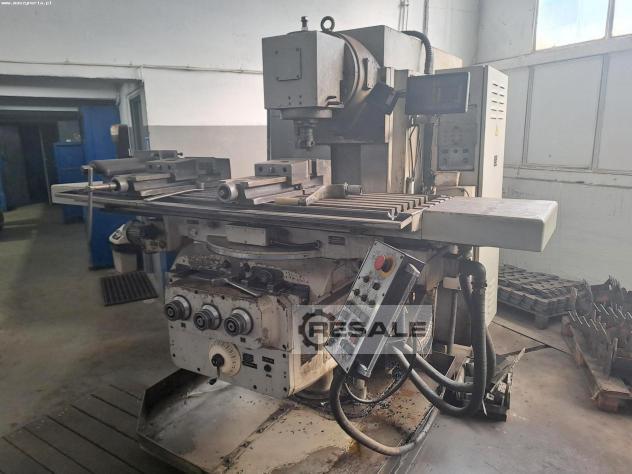

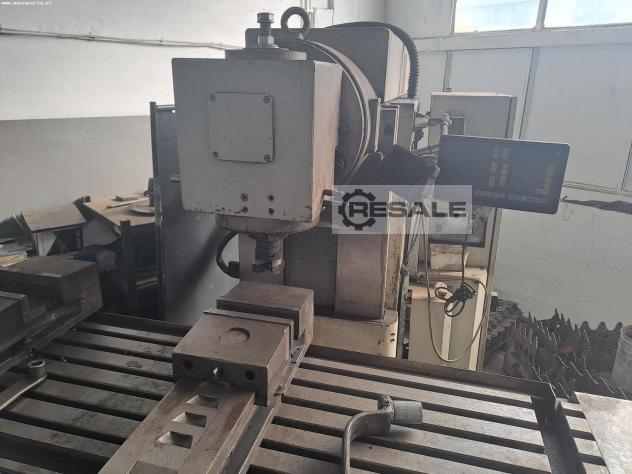

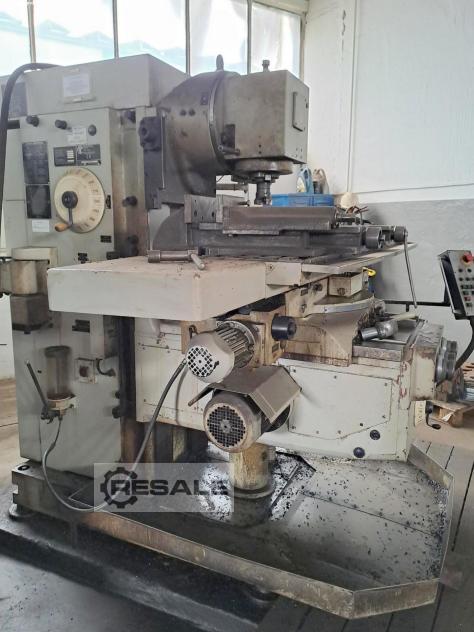

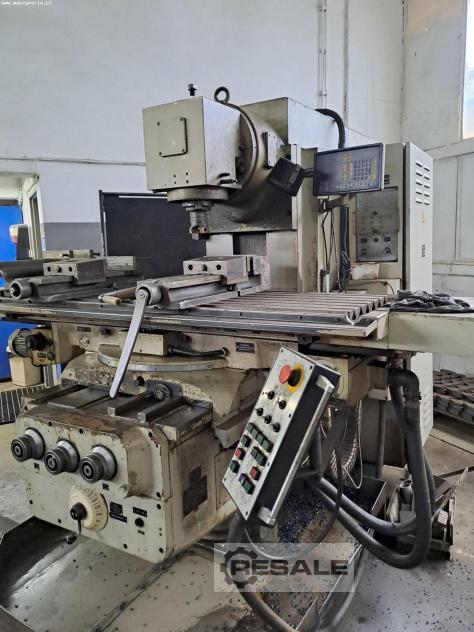

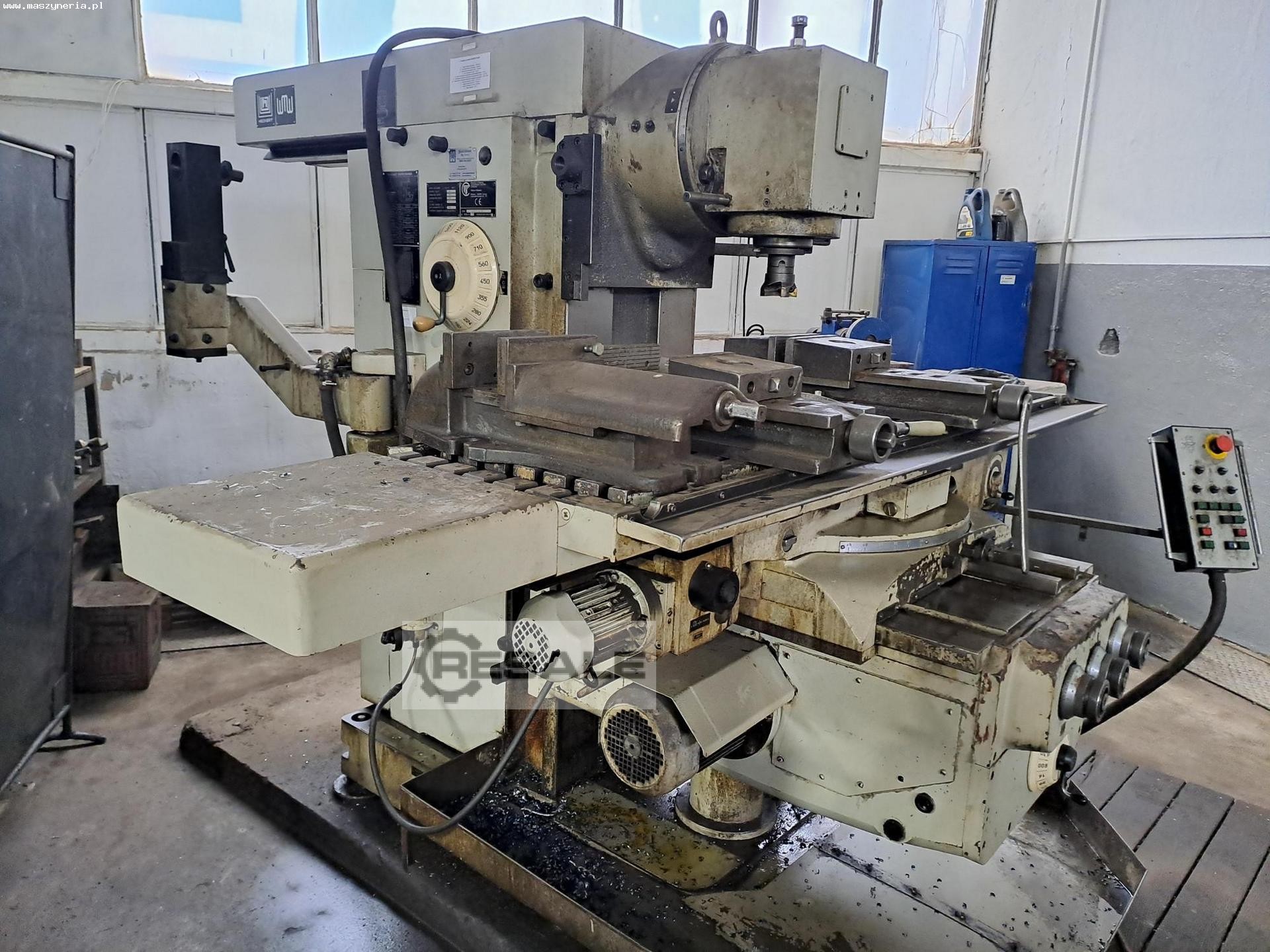

Universalfräsmaschine WMW HECKERT FU450R-51 wurde 2009 in
Weißrussland von Gomel Machine Tool Plant S.M. Kirov.. gebaut. Diese
äußerst vielseitige, funktionelle und zuverlässige Maschine ist
für die Präzisionsbearbeitung von Werkstücken mit einem maximalen
Gewicht von 1500 kg ausgelegt. Die Bearbeitung erfolgt durch eine
leistungsstarke Spindel auf einem großen Arbeitstisch. T-Nuten im
Tisch ermöglichen die schnelle Installation von Zusatzwerkzeugen wie
z.B. einem Schraubstock. Die Präzision und Wiederholgenauigkeit der
gefertigten Teile wiederum wird durch die Konstruktion aus
hochwertigem Gusseisen maximiert, die auch bei den intensivsten
Herausforderungen eine ausgezeichnete Stabilität gewährleistet. All
dies macht die angebotene konventionelle Fräsmaschine FU450R zu einer
ausgezeichneten Wahl sowohl für die Einzel- als auch für die
Serienfertigung. Die Vertikalfräsmaschine WMW HECKERT wiegt 4300
kg.
Technische Daten der Fräsmaschine WMW HECKERT FU450R-51
- Anzahl der Achsen: 3
- Vorschub in den Achsen X/Y/Z: 1320/630/345 mm
- Vorschubgeschwindigkeit in der X,Z-Achse: 16-800 mm/min
- Vorschubgeschwindigkeit in der Y-Achse: 5-250 mm/min
- Eilgang in der X,Z-Achse: 3150 mm/min
- Eilgang in der Y-Achse: 1000 mm/min
- Abmessungen des Arbeitstisches (L x B): 1800 x 450 mm
- Torsionswinkel des Arbeitstisches: 45°
- Anzahl der T-Nuten: 6
- Breite der T-Nuten: 18 mm
- maximale Werkstückabmessungen (L x B x H): 1800 x 450 x 630 mm
- Maximales Gewicht des Werkstücks: 1500 kg
- Spindel-Drehzahlbereich: 28-1400 U/min
- Maximales Spindeldrehmoment: 1850 Nm
- Maximaler Fräserdurchmesser: 250 mm
- Werkzeugkegel: SOAT5 N.P. 15 945
- Positioniergenauigkeit in Längsrichtung: ± 30 µm
- Geometrische Bearbeitungsgenauigkeit pro 100 mm (Ebenheit): 20
µm
- Geometrische Bearbeitungsgenauigkeit pro 100 mm (Parallelität): 30
µm
- Geometrische Bearbeitungsgenauigkeit pro 100 mm (Rechtwinkligkeit):
20 µm
- Motor: AIR160 S4 1M1081
- Leistung des Hauptmotors: 14 kW
- Motordrehzahl: 1500 U/min
- Gesamtleistung aller Motoren: 14,43 kW
- Fassungsvermögen des Kühlmitteltanks: 45 l
- Pumpenleistung: 10 l/min
- Stromanschluss: 3x 380 V; 50 Hz
- Abmessungen (L x B x H): 2834 x 2540 x 2040 mm
- Gewicht der Maschine WMW HECKERT FU450R-51: 4300 kg
