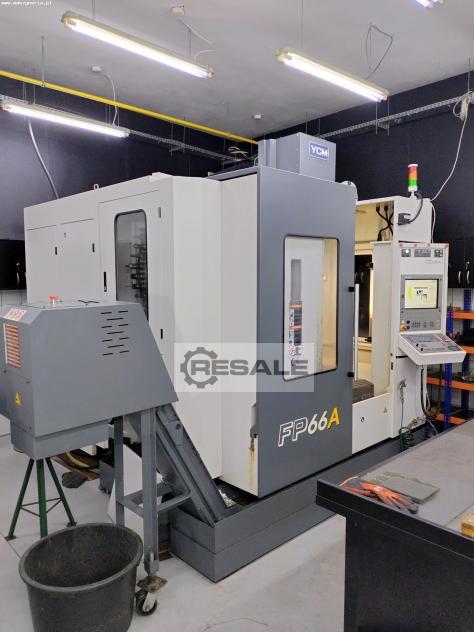

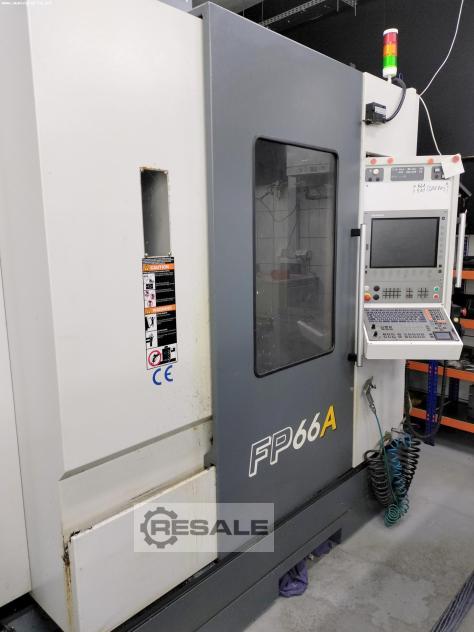

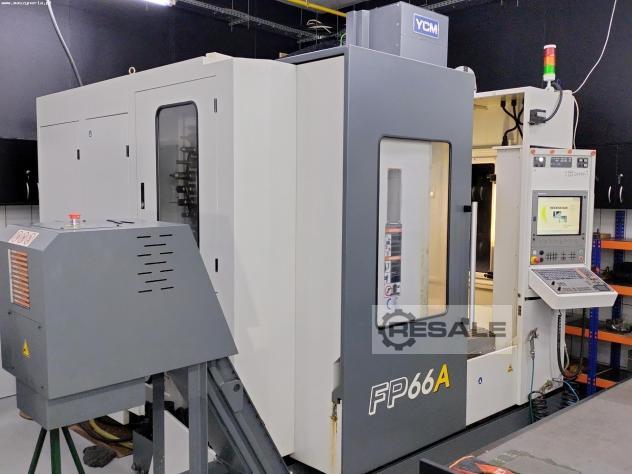

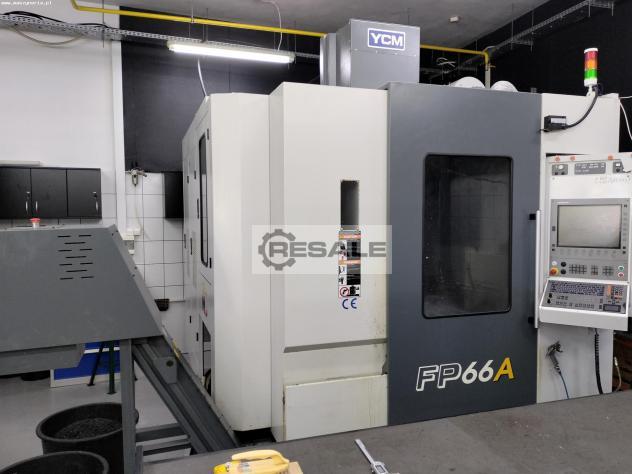

YCM FP66A CNC Fräszentren

CNC Bearbeitungszentrum YCM FP66A wurde im Jahr 2013 in Taiwan gebaut. Die mit Komponenten renommierter Marken und modernster Technologie ausgestattete Maschine wird für die präzise 3D-Bearbeitung von Werkstücken mit einem Maximalgewicht von 500 kg eingesetzt. Die Bearbeitung erfolgt mit einer leistungsstarken Spindel, die sich mit einer Höchstgeschwindigkeit von 16000 U/min dreht, und Schneidwerkzeugen aus einem Magazin mit 30 Plätzen. Die Spindel bewegt sich in der X,Y,Z-Achse auf Rollenführungen der japanischen Firma IKO mit Kugelumlaufsystemen, die direkt von digital gesteuerten Servomotoren angetrieben werden. Diese Lösung gewährleistet eine hohe Positioniergenauigkeit und Wiederholbarkeit über einen langen Zeitraum hinweg.

Das CNC Vertikal Bearbeitungszentrum FP66 A verfügt außerdem über eine hochwertige Gantry-Struktur aus Gusseisen, die in Verbindung mit dem extrabreiten, auf dem Boden aufliegenden Sockel die Auswirkungen des Biegemoments, das durch die hängende Masse der Spindel entsteht, minimiert. Hinzu kommt eine reichhaltige Ausstattung, wie z.B. ein HEIDENHAIN-Tastsystem und eine perfekt optimierte CNC-Steuerung mit vielen nützlichen Funktionen, die die Bearbeitung und Bedienung der Maschine vereinfachen. Das Fräszentrum YCM wiegt 8000 kg.

Technische Daten der CNC-Fräsmaschine YCM FP66A
- Vorschub in der X/Y/Z-Achse: 660/510/400 mm
- Eilgang in der X,Y,Z-Achse: 20 m/min
- Arbeitsvorschub: 1-20000 mm/min
- Abmessungen des Arbeitstisches (L x B): 800 x 510 mm
- Maximales Werkstückgewicht: 500 kg
- Maximale Spindeldrehzahl: 16000 U/min
- Leistung des Spindelantriebs: 38 kW
- Spindeldrehmoment: 126 Nm
- Spindelkegel: HSK A63
- Mindestabstand zwischen Arbeitstisch und Spindelspitze: 150 mm
- Maximaler Abstand zwischen Arbeitstisch und Spindelspitze: 550 mm
- maximaler Werkzeugdurchmesser: 76 mm
- maximaler Werkzeugdurchmesser (Nebenräume frei): 100 mm
- Maximale Werkzeuglänge: 250 mm
- maximales Werkzeuggewicht: 6 kg
- Werkzeugwechselmechanismus: Vorschubarm
- Positioniergenauigkeit (ISO 10791-4): 0,007 mm
- Wiederholgenauigkeit der Positionierung (ISO 10791-4): 0,005 mm
- Positioniergenauigkeit (JIS B 6338): 0,002/300 mm
- Wiederholbarkeit der Positionierung (JIS B 6338): ± 0,002 mm
- T-Nut-Anzahl: 5
- T-Nut-Breite: 18 mm
- T-Nut-Abstand: 100 mm
- Druckluftbedarf: 5,5 bar
- installierte Leistung: 65 kVA
- Abmessungen (L x B x H): 2420 x 2730 x 2865 mm
- Gewicht der Maschine: 8000 kg

Ausstattung des Fräszentrums FP 66 A

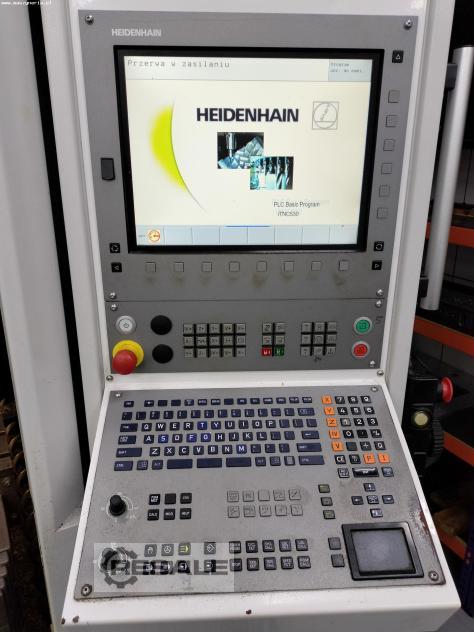

- CNC-Steuerung: HEIDENHAIN iTNC 530
- Werkstücktaster: HEIDENHAIN TS640
- Spindeltemperatur-Kompensationssystem STC Plus
- HEIDENHAIN optische Maßstäbe in X,Y,Z-Achsen
- IKO-Rollenführungen in allen Linearachsen

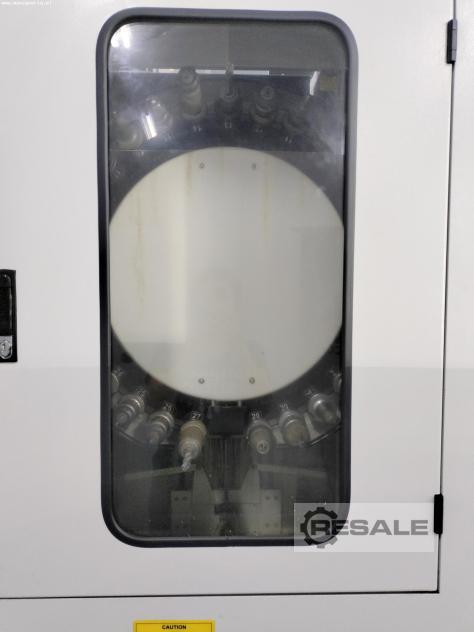

- Werkzeugmagazin mit 30 Plätzen und automatischem Werkzeugwechsler
- Spindel-Kühlsystem
- Druckluftwerkzeugkühlung
- Spiralförmiger Späneförderer
- Zentralschmieranlage
- Ölabscheider
- Nivellierblocksatz
- Druckluftpistole
- Arbeitsraum-Beleuchtung
- Schaltschrankkühlung
- Betriebsanleitung
