X Achsweg 1000 mm Y-Achsenweg 700 mm Spindelverfahrweg 300 mm Tischabmessung 1.100x842 mm Spindeldrehzahl 40-2000 rpm Max Leistung 10 kW Spindelmotor 8 PS Zulässige Gesamtlast auf Arbeitstisch 1 Tonne Maschine ungefähres Gewicht 15 ton
x-Weg: 11500 mmy-Weg: 4500 mmSpindeldurchmesser: 200 mmw-Achse: 1600 mmz-Achse: 2000 mmDrehtisch: 3000 x 4000 mmAufnahme: 80 tBettlänge: 4600 mmGesamtleistungsbedarf: kWMaschinengewicht ca.: tRaumbedarf ca.: mincl. 15 Platten Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Tischbohrwerk W 100 A Hersteller: TOS Varnsdorf GÜ: 2026 Spindeldurchmesser ... 100mm Achse X ... 1600mm Achse Y ... 1120mm Spindeldrehzahl ... 7-1120/min. Achse W ... 900mm Achse Z ... 1250mm ISO 50 Max. Tischbelastung ... 3000kg L x B x H ... 6710 x 3450 x 3000mm Maschinengewicht ... 14000kg Hauptmotorleistung... 11kW Gesamtleistungsbedarf ... 17kVA Aufspanntischfläche ... 1250 x 1250mm Planscheibendurchmesser... 600mm Max. Umlaufdurchmesser ... 900mm Die Maschine möglich unter Strom zu erproben, mit einjähriger Garantie.
Tischlänge: 3500 mmTischbreite: 1750 mmTischbelastung: 350 tGesamtleistungsbedarf: kWMaschinengewicht ca.: 4 tRaumbedarf ca.: mDie Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
W100A Parameter 100mm, 1600mm Durchmesser der Arbeitsspindel 100 mm Taper in Spindel Morse 6. Längsverstellung des Tisches (z) 1450 mm Kreuzverstellung des Tisches (x) 1600 mm Bewegung des Arbeitskopfes auf Rahmen (y) 1120 mm Ausrutschen aus Arbeitsspindel (w) 900 mm Spannfläche Tisch 1250 x 1250 mm Abmessungen l x B x h 6710 x 3450 x 3000 mm Maschinengewicht 14 000 kg Zubehör: Gesichtsplatte, Heckvorrat
Spindeldurchmesser: 135 mmx-Weg: 1000 mmy-Weg: 700 mmz-Weg: 300 mmQuerbalkenverstellung - vertikal: 780 mmEntfernung Spindel/Tisch: 1000 mmTischfläche: 1100 x 842 mmStänderdurchgang: 1100 mmTischbelastung: 1500 kgWerkzeugaufnahme: SK 45 Spindeldrehzahlen: 2400 U/minSpindelmotor: 5,9 kWVorschubbereich: 1 - 6000 mm/minMaschinengewicht ca.: 10,6 tRaumbedarf ca.: mRetrofit / Überholung Mai 2005 (mit geometrischer Vermessung):- Neue Steuerung Heidenhain iTNC-530- Neue Elektronik- Neue Siemens Servomotoren- Heidenhain Glasmaßstäbe- Revision Bohrspindeleinheit(Gesamtkosten € 118.436,00)Ausstattung:Infrarot Messtaster m&h 38.10-MINIElektron. Handraddiverse WerkzeughalterTransportabmessungen:- Maschine (LxBxH) 3 ...
W 200G mit Siemens AC Hauptmotor. den Hauptantrieb durch Einbau des Siemens AC Motors mit SIMODRIVE 611 modernisiert. Original gebaute ISO 60 Kegel und 630 Rpm Hauptdaten: X=8000 mm Y=4150 mm Z =1600 mm B=2000 mm Spindeldurchmesser 200mm ISO 60 Spindeldrehzahl max. 800 R/min Zubehör: DRO Philips als Original erhältlich Drehtisch E 20 4 Bodenplatten 5600x1880x400mm Fräskopf IFH 1 und IFW 3 Zähler stabil SKODA IOT 4150
Spindeldurchmesser: 0 mmx-Weg: 700 mmy-Weg: 600 mmTischlänge: 800 mmGesamtleistungsbedarf: kWMaschinengewicht ca.: tRaumbedarf ca.: mDoppelst. Portalbohrmaschine, div. ZubehörDie Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Skoda W 160 H/NR CNC Fahrweg x= 14.500mm (Bett ist für die Reise 18.500mm) Fahrweg Y= 3.150mm Verfahrweg Z= 1.600mm Fahrweg W= 1.250mm Spindeldurchmesser 160mm Maschine mit Kugelschraube Viele Zubehörteile erhältlich: CNC-Steuerung Siemens SINUMERIC 850 Drehtisch ISO 16 2.200 x 2.200mm, Kapazität 16 ton enthalten Spankonweyor : 19.000 mm + 12.000 mm Bodenplatten
Spindeldurchmesser: 130 mmx-Weg: 3000 mmy-Weg: 2000 mmGesamtleistungsbedarf: 4,5 kWMaschinengewicht ca.: 30 tBohrspindel-Ø 130 mmSpindelaufnahme 50 SKArbeitsbereich: x - Ständer längs 3.000 mm y -Spindelkasten vertikal 2.000 mm z - Spindelhub 1.000 mmTischplatte unten 3.300 x 2.400 mmBelastung pro m2 10 to/m2Aufgebauter Tisch ca. xx.000 mmMin./Max.Stellung der Arbeitsspindel über Tisch 770 / 2.770 mmVorschub 0,9 - 2.000 mm/Min.Eilgang für Spindelstock und Ständer 5.000 mmPinolenvorschub 0,5-1.200 mm/Min.Drehzahlbereich teilweise stufenlos regelbar 4,5 - 1.250 U/minMaschinengewicht ca. 30.000 kgZubehör / Sonderausstattung: Heidenhain - 3 Achsen-Digi ...
Technische Daten Spindeldia 125mm ISA 50 Kegel Hub der Spindel 800 mm Querweg des Tisches X 1200 mm vert. Verfahrweg des Kopfstocks Y 1400 mm Longit. ztravel des Tisches Z 1620 mm Spindeldrehzahl stufenlos variabel 3,5-700 Rpm Tischgröße 1200 x 1400 mm Tischlast 6000 kg Hauptmotor DC 19 kw Gesamtleistung 22,79 kW Spindelvorschub inf. variabel 0 - 1,25 mm/rot Arbeitsvorschübe inf. variabel 0,3 - 1700 mm/min Schnelle Traverse 2250 mm/min Feinzuführung 3mm/min Dimension LxBxH 7,4 x 4,8 x 3,6 m Gewicht der Maschine 21000 kg DRO Heidenhain
Spindeldurchmesser: 105 mmx-Weg: 1250 mmy-Weg: 1000 mmz-Weg: 600 mmTischlänge: 1100 mmTischbreite: 900 mmAufnahme: 50 ISO / MKGesamtleistungsbedarf: kWMaschinengewicht ca.: tCNC TischbohrwerkBaujahr: 1978Überholt: 2002BOSCH Strg. CC 300Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
TOS WHN 130 MC gebrauchte Maschine Spezifikationen System Heidenhain TNC 426 Arbeitsbereich Spindeldurchmesser 140 [mm] Verjüngung in der Spindel ISO 50 Tischquerverstellung (X) 3000 [mm] Vertikale Kopfstockverstellung (Y) 2000 [mm] Vertikalverfahrweg (Z) 1250 [mm] Spindelhub (W) 560 [mm] 2X Spannfläche 1800 x 1600 [mm] Drehzahlbereich 10 - 2500 [rpm] Hauptmotorleistung 37,0 [kW] Max. Werkstückgewicht 8000 [kg] Zubehör Werkzeugwechsler für 60Stk. Werkzeugkühlung Späneförderer

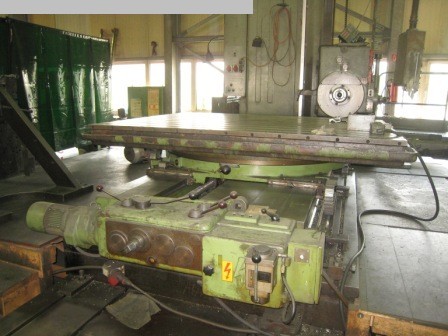

Tischlänge: 2000 mmTischbreite: 1800 mmTischbelastung: 12,5 tGesamtleistungsbedarf: 10 kWMaschinengewicht ca.: 7,5 tRaumbedarf ca.: mTischgröße ca. 2.000 x 1.800 mmMaximale Tischbelastung ca. 12.500 kgTischverfahrweg längs 1.250 mmTischhöhe über Flur 920 mmLängs-Vorschub 0,63 - 2.000 mm/MinDreh-Vorschub bezogen auf 1000 mm Ø 1 - 3150 mm/Min.Eilgang längs 2.000 mm/Min.Eilgang drehend bezogen auf 1000 mm Ø 3.150 mm/Min.Maschinengewicht 7.500 kgAussenmaße LxB x H 3.700 x 2.100 x 920 mmAntriebsleistung total 10 kW-380 V-50HzZubehör / Sonderausstattung Stahl-Teleskopabdeckungen für die Führungsbahnen Stufenlos verstellbarer Tischvorschub Optische Anzeige zum Einstellen und Ablesen der Längsverstell ...
Steuerung Heidenhain TNC 415 Spindeldurchmesser 130 mm Verjüngte Hohlspindel ISO 50 Spindeldrehzahlbereich 10 bis 1500 Rpm Tischquerung (X): 3500 mm Rollkopfständer für (Y): 2000 mm Längsverdrängungsträger (B): 1250 mm Auswurf-Arbeitsspindel (Z): 800 mm Tischlast 12 000 kg Maschinengewicht: 36 000 kg
Spindeldurchmesser: 110 mmx-Weg: 900 mmy-Weg: 600 mmz-Achse: 200 mmTischlänge: 1020 mmTischbreite: 860 mmAufnahme MK: 40 Tischgröße ca. 1.020 x 860 mmTischbelastung ca. 800 kgTischverfahrweg längs max. (x) 900 mmBohrkopfverfahrweg quer max. (Y) 600 mmBohrspindelhub max. (Z) 200 mmQuerbalken-Senkrechverstellung max. (W) 635 mmVertikaler Durchgang zwischen Tisch/Bohrspindel max. 15 - 850 mmDistanz zwischen den Ständern 950 mmSpindel-Ø 110 mmSpindelaufnahme innen/außen ISO 4018 Spindeldrehzahlen 10 - 2.500 U/minFräsvorschübe Tisch stufenlos 1 - 6.000 mm/min4 Fräsvorschübe Bohrkopf 30 - 180 mm/min6 Bohrvorschübe 0,01 - 0,39 mm/UEinfahrgenauigkeit für alle 3 Achsen im Neuzustand 0,003 mmEilgänge T ...
Retrofitted in 2005 Electrical / CNC control Siemens 840D Retrofitted in 2012 and 2019 Mechanical was made. Technical Datas: Spindle rotation speed: 1,25 – 600 tr/min Max. power spindle: 55 kW 215 tr/min Horizontal run of the upright on the bench – X 15.000/30.000 mm X Travel 30.000mm is for both machine Vertical stroke of carriage on upright - Y (mm) 5.600 mm Spindle stroke – Z: 1.100 mm Flowing stroke - W: 1.100 mm Advance – X: 3-5.000 mm/min Feed – Y: 3-5.000 mm/min Feedrate – Z: 1,5-2.500 mm/min Total weight: 100.000 kg Foundation pit approx. for both machine Length x Width x Height: 40.000x5.000x1.800 mm All accessories are available and can be sold at extra co ...
Spindeldurchmesser: 125 mmx-Weg: 1.500 mmy-Weg: 1.250 mmz-Weg: 1.000 mmw-Weg: 550 mmTischaufspannfläche: 1.000 x 1.250 mmWerkstückgewicht: 6.000 kgPinolenhub: 550 mmWerkzeugaufnahme: ISO 50 Spindeldrehanzahl: 5-3.700 U/min.max. Drehmoment: 2012 NmVorschubgeschwindigkeit: 1-6000 (x-Achse) mm/minVorschubgeschwindigkeit: 1-6000 (y-Achse) mm/minVorschubgeschwindigkeit: 1-6000 (z-Achse) mm/minEilgang x/y/z: 15/ 15/ 15 m/minRaumbedarf ca.: 7,51 x 5,07 x 3,33 mGesamtschlusswert: 63 kVAAusstattung/ Zubehör:- NC Steuerung Heidenhain Siemens 840 D - 60 - fach Werkzeugwechsler- Kühlmittelanlage mit Hochruckpumpe 30l/min.-20 bar- DokumentationDie Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinen ...
spindeldurchmesser 75 mm x-Weg 1000 mm y-Weg 1000 mm z-Achse 2380 mm W-Achse (Spindel längs) 500 mm Tisch: 900x710 -360° mm Belastung des Rundtisches max. 1100 Kg Drehzahl Abtriebsspindel 18 x 1400 U/min Spindelkastenantrieb 11/13 kW Eilgang 10 m/min Gewicht cca 5 t L/B/ H 3,8 x 1,8 x 2,6 m Steuerung konventionell Steuerungsname konventionell Preis inkl. Ladung auf LKW
Spindeldurchmesser: 180 mmx-Weg: 8000 mmy-Weg: 4000 mmSteuerung: Siemens Typ: Sinumerik System 3 Traghülse: Horizontalbewegung: 800 mmSpindelverfahrweg W-Achse: 1400 mmTraghülse: Durchmesser: 220 mmMotorleistung: 75 kWDrehzahl: 900 U/minPlattenfeld: 8000x6000 mmWinkelfräskopf: Gesamtleistungsbedarf: kWMaschinengewicht ca.: tÜberholt 1983Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen.Über unsmehr als 400 eigene Maschinen im Lagerüber 15.000 m² Lagerfläche, Krankapazität 70 tmehr als 10.000 Artikel Zubehör für Ihre WerkstattSie wollen Maschinen P ...
