Gebrauchte WOTAN RAOID 5C. Maschinenart CNC Plattenbohrwerk Fabrikat WOTAN Typ Rapid 5C Baujahr 2004 Steuerungsart HEIDENHAIN iTNC 530 Spindeldiameter 160 mm X-weg (mm) 10.000 Y-weg (mm) 3.800 Z-weg (mm) 700 W-weg 700 mm Werkzeugaufnahme Iso 50 Drehzahlen von (U/min.) 1,25 - 1250 Vorschüb (mm/U) 1 - 5000 mm/min Eilgang 5 mtr/min. Gesamtleistung(KW) 120 /spindel 83 Länge (mm) 14.500 Breite (mm) 3.850 Höhe (mm) 7.360 Gewicht 62.300 kg Zusatzinformationen - 2004 komplett überholt und umgerüstet durch Dorries Scharmann auf CNC Steuerung HEIDENHAIN iTNC 530 - 5 verschiedene Winkelfräsköpfe - hydrostatische Spindellagerung - aerostatische Führungsbahnen - Kühlmitteleinrichtung - Späneförderer - Ölkühler
Gebrauchte WOTAN WMO B105. HBM Wotan WMO B105, CNC-Steuerung Siemens 820M
Gebrauchte WOTAN RAPID 1 CNC. WIR BIETEN EINEN ATEMBERAUBENDEN, HERVORRAGENDEN ZUSTAND WOTAN CNC RAPID 1 MIT EINER RIESIGEN ANZAHL VON ÜBER 400 WERKZEUGEN, FÜR EINE BESONDERE ARBEIT. ARBEITSZEIT: EINSCHALTEN: 13692 PROGRAMMLAUFZEIT: 4650 SPINDELLAUF: 4690 ACHS-ZEIT: 4568 HYDRAULISCHE ZEIT: 12702 MASCHINE MIT HEIDENHAIN 530 STEUERUNG TECHNISCHE DETAILS: SPINDELDREHZAHL : 6,3-1600 U/Min SPINDELBEWEGUNG : Y-ACHSE : 1250 mm BEWEGUNG DER BOHRSPINDEL: Z-ACHSE: 600 mm B : 1000 mm X : 2000 mm B: 360.000 GRAD SPINDELDURCHMESSER: 105mm WERKZEUGAUFNAHME: ISO 50 OHNE WERKZEUGWECHSLER KLEMMUNG: HIDRAULIC MAX. TISCHBELASTUNG: 6000 KG TISCH: 1120 X 1400 NUSS -BILD 7 ; 22H7 Uhr INDEXIERUNG 4 X 90 GRAD GESAMTGEWICHT: 16000 KG ABMESSUNGEN DER MASCHINE: LÄNGE 4800 X BREITE 4665 X HÖHE 4200

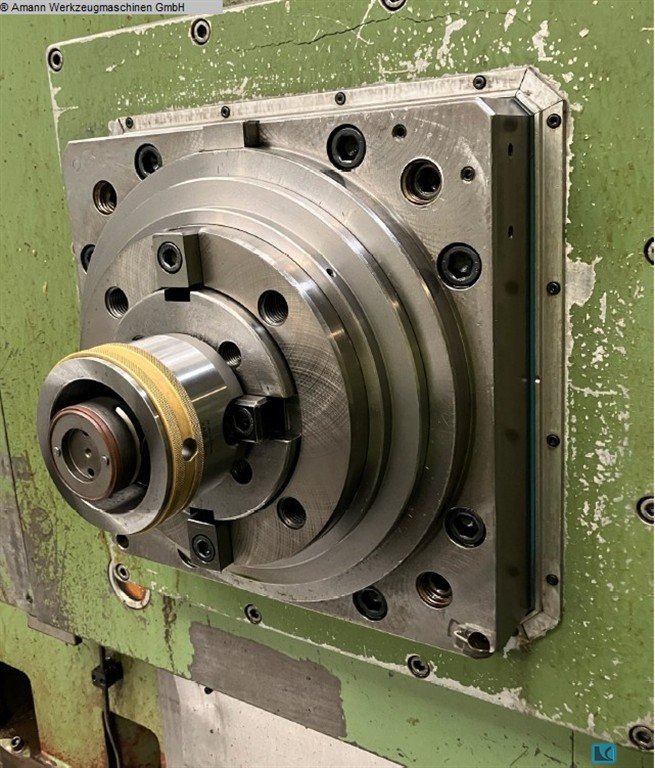

Gebrauchte Wotan BF 160 facinghead. UNUSED: Facinghead eines Wotan BF 160 Horizontalbohrers.
Gebrauchte Wotan B105Y. Horizontalbohrer Wotan B105Y Spindel: 120 mm Reisen: -X: 3000 mm -Y: 1450 mm -Z: 1280 mm Tabelle: -1400 x 3000 mm -Drehteil: 1130 x 1500 mm (manuell auf beliebige Grade gedreht) -Max Last: 7 tt Maschinengewicht: ca. 25 ton
Gebrauchte WOTAN Rapid 25 dv-CNC. Technische Daten: 2011 komplett überholt mit neuen SIEMENS Antrieben, neue HEIDENHAIN Maßstäbe Max. Tischbelastung: 25 to. Nutenabstand: 180 mm Tischverschiebung: 1000 mm Tisch Rotation B-Achse: 360º Aufspannflaeche: 1600 x 2500 mm Anzahl der Nuten: 9

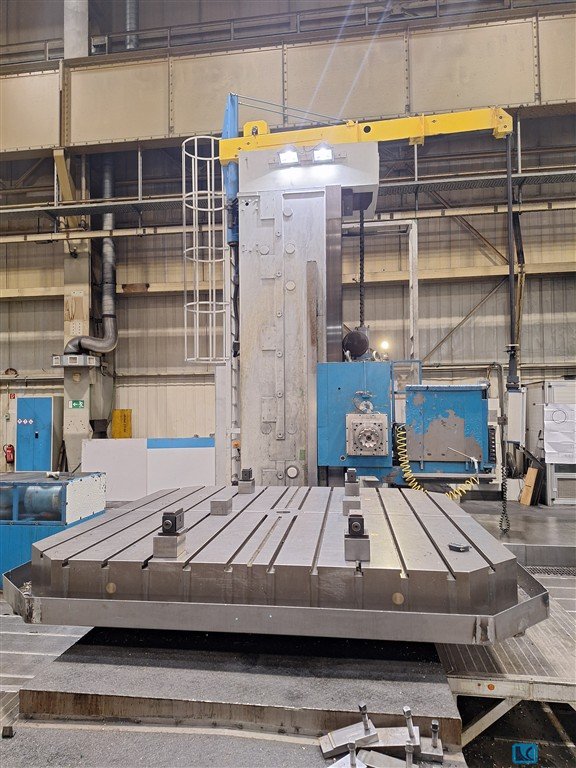

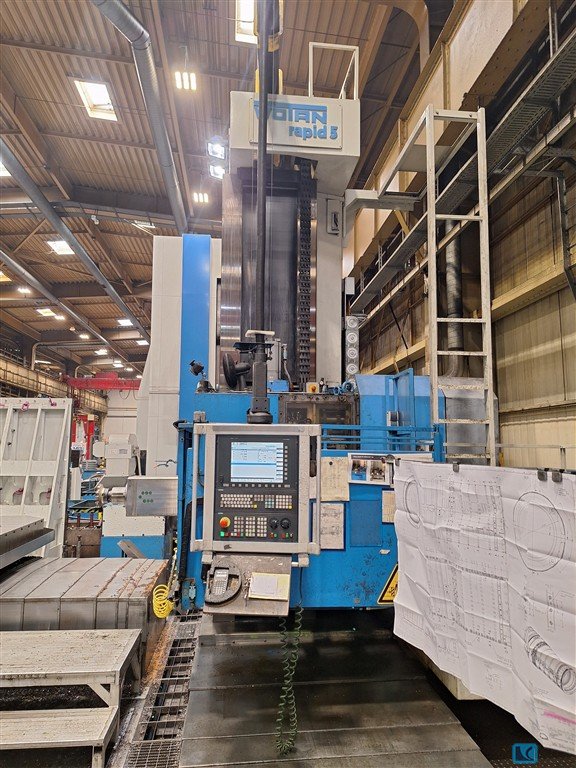

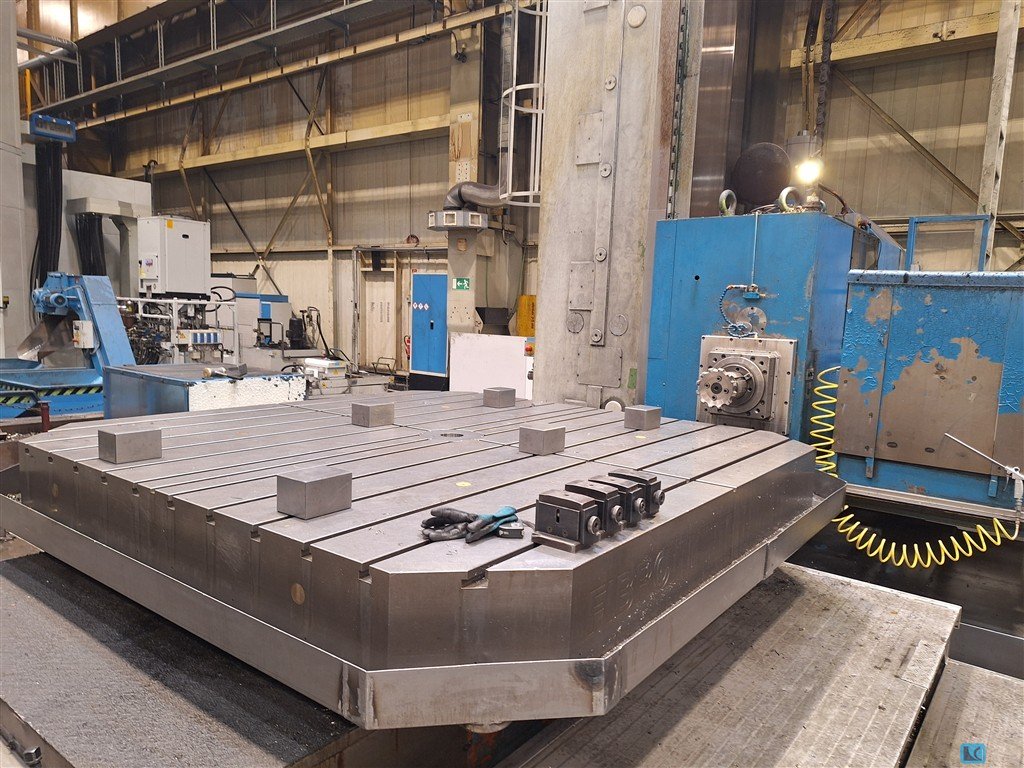

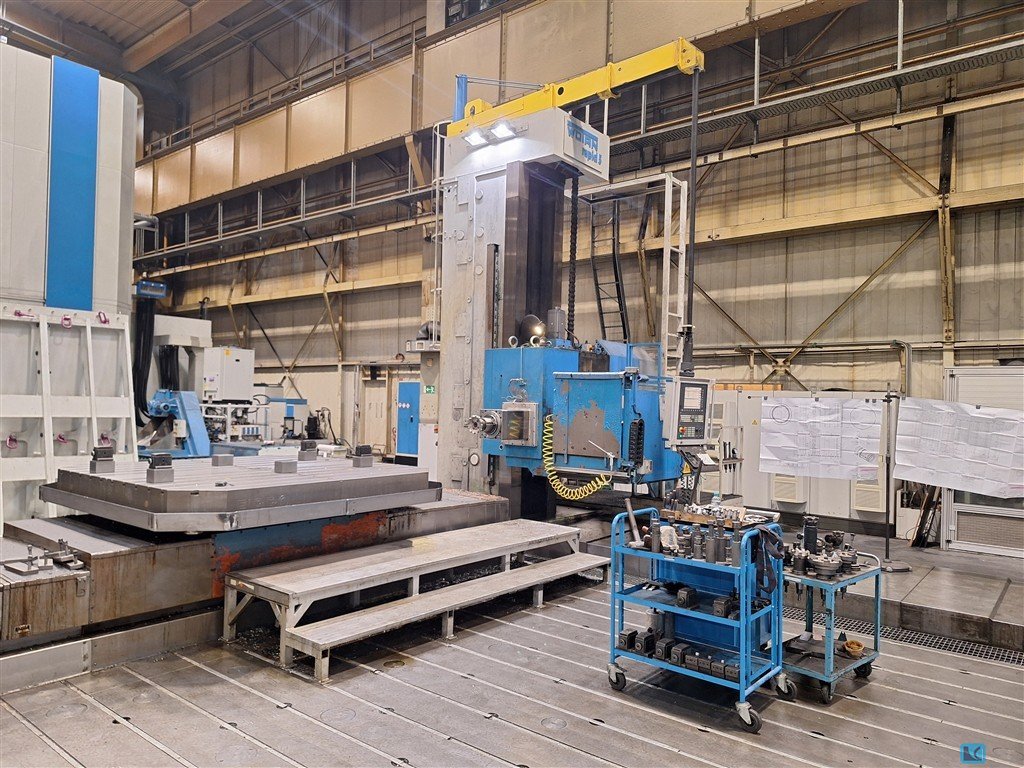

Gebrauchte WOTAN Rapid 5 C. Spindeldurchmesser: 150 mm x-Weg: 10000 mm y-Weg: 2500 mm Bohrspindelhub: 700 mm Traghülsenausschub: 700 Traghülsenabmessung: 340 x 340 mm Spindelaufnahme ISO: 50 Bohrspindeldrehzahl: 1,25 - 1250 U/min. Vorschubgeschwindigkeiten stufenlos: 1 - 5000 mm/min Eilgang: 5 m/min Gesamtleistungsbedarf: 120 kW Maschinengewicht ca.: 115 t Raumbedarf ca.: 15,1 x 10 x 6,4 m mit CNC Steurung SIEMENS 840 Dsl lomplett modernisiert in 2010 FIBRO CNC Bohrwerkstisch 2500 x 2500 mm, 50 to. Werkstückgewicht, Längsverfahrweg 2500 mm, Winkelfräslopf 4 x 90° Universal Winkelfräskopf Plattenfeld ca. 12000 x 6000 mm ( 72 m²) Späneförderer und Kühlmitteleinrichtung aerostatische Führungen
Gebrauchte WOTAN Rapid 4A R/20. Spindeldurchmesser: 150 mm x-Weg: 3000 mm y-Weg: 2000 mm Spindelhub: 700 mm Traghülsenabmessung: 340 x 340 mm Traghülsenausschub: 700 Ständerverfahrweg: 1500 mm Spindelaufnahme ISO: 50 Bohrspindeldrehzahl: 3,2 - 1600 U/min Tischfläche: 2000 x 2500 mm max. Tischbelastung: 25000 kg Eilgangsgeschwindigkeit: 5 / 10 m/min Vorschubgeschwindigkeit: 1 - 5000 mm/min Gesamtleistungsbedarf: 100 kW Maschinengewicht ca.: 57 t Raumbedarf ca.: 8,4 x 6,8 x 5,9 m mit CNC SIEMENS 840 D volle B-Achse aerostatische Führungen Planscheibe ( 3,2 - 140 U/min. ) Winkelfräskopf 1000 Nm Kühlmitteleinrichtung mit IKZ
Gebrauchte Wotan Rapid 5 C. Spindeldurchmesser: 150 mm x-Weg: 10000 mm y-Weg: 2500 mm Bohrspindelhub: 700 mm Bohrspindeldrehzahl: 1,25 - 1250 U/min. Traghülsenausschub: 700 mm Traghülsenabmessung: 340 x 340 mm mm Spindelaufnahme ISO: 50 Eilgang: 5 m/min Gesamtleistungsbedarf: 120 kW Maschinengewicht ca.: 115 t Raumbedarf ca.: 15,1 x 10 x 6,4 m CNC Steuerung Siemens 840 Dsl komplett modernisiert 2010 FIBRO CNC Bohrwerktisch 2500 x 2500 mm 50 to. Werkstückgewicht Längsfahrweg 2500 mm Winkelfräskopf 4 x 90° Universal Winkelfräskopf Plattenfeld ca. 10000 x 5000 mm Späneförderer und Kühlmitteleinrichtung Aerostatische Führungen

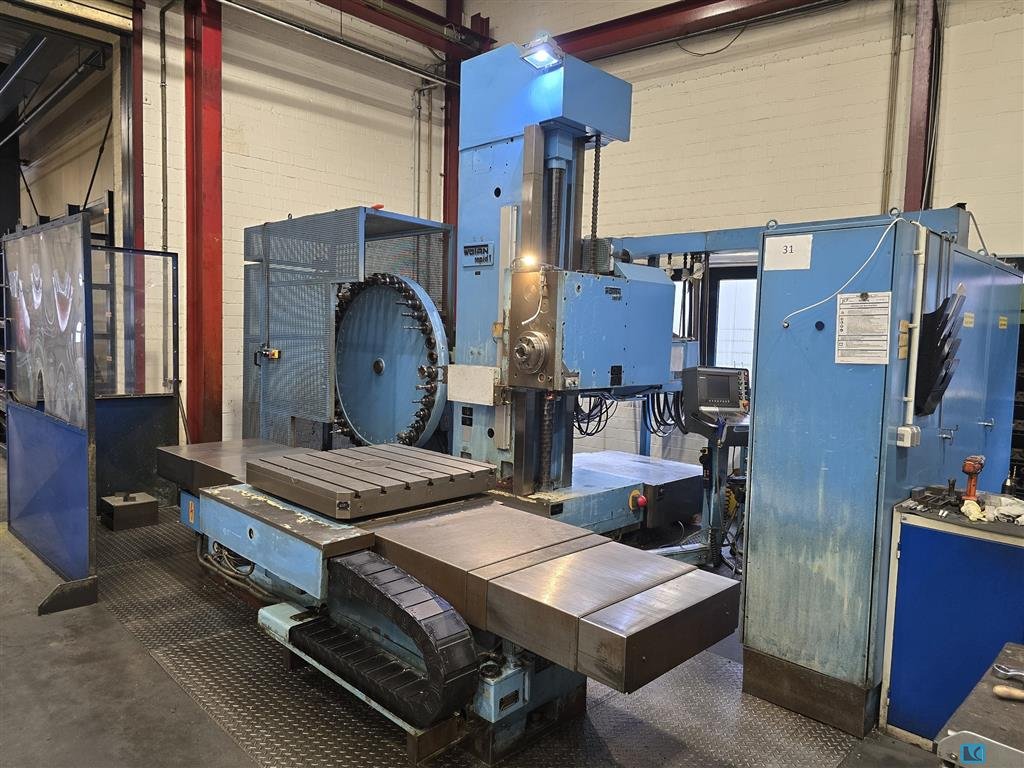

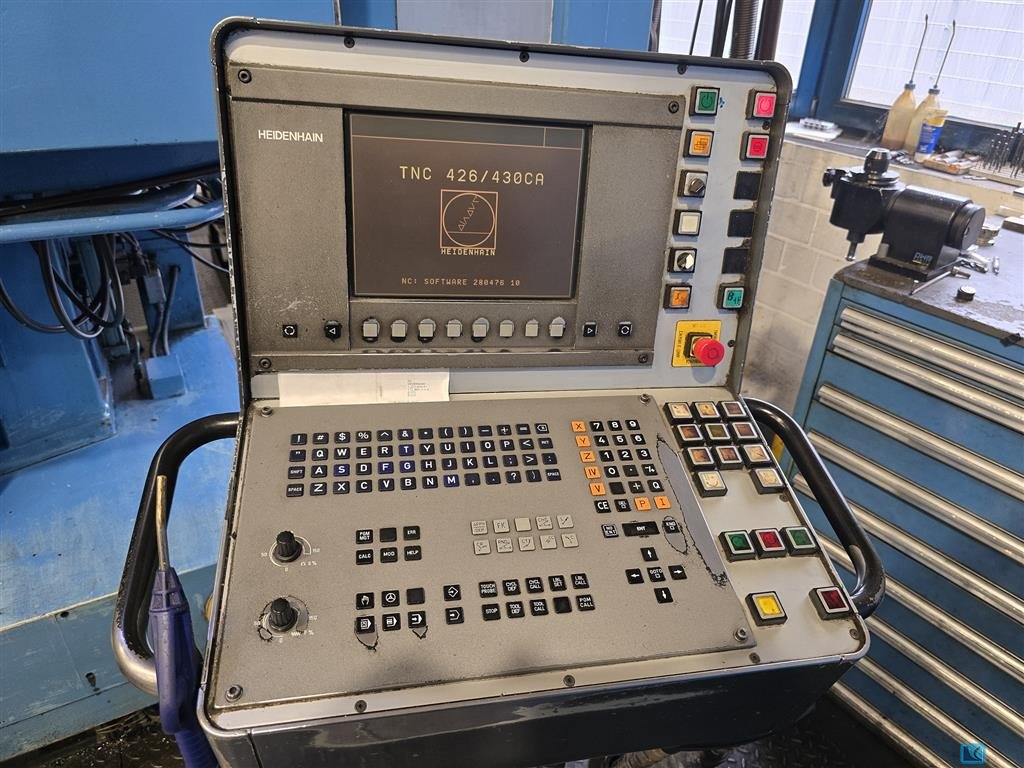

Gebrauchte WOTAN Rapid 1. Spindeldurchmesser: 120 mm x-Weg: 1250 mm y-Weg: 1250 mm z-Weg: 800 mm W-Achse (Spindel längs): 600 mm Bohrspindeldrehzahl: 1- 2000 U/min. Spindelaufnahme ISO: 50 Tischfläche: 1000 x 1000 mm Gesamtleistungsbedarf: 55 kW Maschinengewicht ca.: 18 t modernisiert mit CNC HEIDENHAIN TNC 426 in 1999 automatischer Werkzeugwechsler 40-fach Kühlmitteleinrichtung
Gebrauchte WOTAN Rapid 4A R/20. Spindeldurchmesser: 150 mm x-Weg: 3.000 mm y-Weg: 2.000 mm Spindelhub: 700 mm Traghülsenabmessung: 340 x 340 mm Traghülsenausschub: 700 mm Ständerverfahrweg: 1.500 mm Schnellaufspindelaufnahme ISO: 50 Bohrspindeldrehzahl: 3,2 - 1.600 U/min Tischfläche: 2.000 x 2.500 mm max. Tischbelastung: 25.000 kg Eilganggeschwindigkeit: 5/10 m/min Vorschubgeschwindigkeit: 1 - 1.500 mm/min Planscheibendrehzahlen von - bis: 3,2 - 140 U/min Raumbedarf ca.: 8,4 x 6,8 x 5,9 m Maschinengewicht ca.: 57 t Gesamtleistungsbedarf: 100 kW Volle B-Achse Aerostatische Führungen Kühlmitteleinrichtung mit IKZ
Gebrauchte Wotan Größe 2200/270/H215 mm. Gleitauflage, Linearantrieb, Aufspannplatte, Aggregatträger, Gefräste Oberfläche, Schweisstisch, Schweißtisch -Ersatzteil von: einer Wotan Tischbohrwerk -kompatibel mit: Aufspannplatte ID 21339 -Breite oben: 80 mm -Breite unten: 270 mm -Länge: 2200 mm -Höhe: 215 mm -Anzahl: 2x vorhanden -Preis: komplett für beide -Transport Abmessungen: 2200/600/H300 mm -Gewicht: 556 kg
Gebrauchte Wotan 1000 x 1260 mm. Aufspannplatte mit T Nuten und Kreuztisch, Plattenfeld, Schweisstisch, Schweißtisch, Plattenbohrwerk, T-Nutenplatte -T-Nutenplatte kommt: von einer WOTAN Bohrwerk -kompatibel mit: Linearantrieb ID 22786 -Verfahrweg: 1110 mm -Aufspannplatte: 1000 x 1260 mm (drehbar) -Platte ist: Massiv -Nutenbreite: 21 mm -Abmessungen: 2470/1070/H885 mm -Gewicht: 2200 kg
Gebrauchte WOTAN B105M. Spindeldurchmesser: 120 mm x-Weg: 1800 mm y-Weg: 1300 mm z-Weg: 1500 mm Aufnahme ISO: 50 Tischabmessung: 1120x1400 mm Spindeldrehanzahl: 0-1.000 Gesamtleistungsbedarf: 13,2 kW Maschinengewicht ca.: t Raumbedarf ca.: m Ballscrews Digital read out Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² Lagerfläche, Krankapazität 70 t mehr als 10.000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an. Weitere Angebote finden Sie auf unserer Webseite. Besichtigungen sind nach Absprache möglich. Wir freuen uns auf Ihren Besuch. Ihr Markus Hirsch Team Die Daten fü, dieses ...
Gebrauchte Wotan S3I. Werkstückdurchmesser mit/ohne Lünette: 400mm/250mm, max. Werkstücklänge: 750mm, Spindelkopfbelastung: 400kg, max. Innenschleifdurchmesser: 350mm, max. Schleiftiefe: 500mm, Verfahrweg X/Z: 300mm/1000mm, max. Verfahrgeschwindigkeit: 15m/min, Steuerung: Siemens Sinumerik. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich.
Gebrauchte Wotan SN 212/5R. Eine Walzen-Innenschleifmaschine Wotan steht zur Verfügung. Werkstückdurchmesser: 1200mm, max. Außendurchmesser: 1000mm, max. Bohrungsdurchmesser: 900mm, Verfahrweg X/Z: 370mm/800mm, Schwenkung: 15°, Tischweg: 500mm, Schleiftiefe: 250mm, Drehzahl: 220U/min. Maschinendimensionen X/Y/Z: ca. 5000mm/3000mm/2200mm, Gewicht: ca. 8500kg. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich.
Gebrauchte Wotan Rapid 1. Spindeldurchmesser: 120 mm x-Weg: 1250 mm y-Weg: 1250 mm z-Weg: 800 mm Spindelaufnahme ISO: SK50 Spindeldrehanzahl: Max. 2000 min-1 Bohrspindelhub: . mm Hauptantriebsmotor: . kW Drehzahl: . U/min Vorschub: . mm/min Steuerung: Heidenhain Typ: iTNC 430 T-Nuten - Breite: . mm T-Nuten - Abstand: . mm Tischfläche: 1000x1000 mm Tischbelastung: 4000 kg Gesamtleistungsbedarf: . kW Maschinengewicht ca.: . t Raumbedarf ca.: . m Maschinennummer: 62099 Der Maschinentisch lässt sich stufenlos festeuert drehen. Werkzeugmagazin hat 40 Plätze. Umrüstung von Bosch NC System 5 auf Heidenhain iTNC 430 ca. 2000 Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² L ...
Gebrauchte WOTAN Rapid 2 K. Spindeldurchmesser: 130 mm x-Weg: 6000 mm y-Weg: 2500 mm z-Weg: 800 mm w-Weg: 600 mm Eilgang: 10 m/min Spindeldrehzahl:: 1600 UPM Späneförderer: vorne Steuerung: Seit 1998 Heidenhain Plattenfeld: 6000x4000 mm Antriebsleistung: 45 kW Steuerung ist in 1998 von iTNC auf Heidenhain umgerüstet worden Werkzeugplätze 60 im Magazin 2 Gesteuerte Drehtische - 1250mmx1250mm, 1600mmx1250mm - Pendelbearbeitung möglich - Tischbelastung ca. 12,5t Aufnahme SK 50 Die Maschine ist im Dezember 2015 generalüberholt worden Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für unsunverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² Lagerfläche, Krankapazität 70 t mehr als 10.000 Artikel Zubehör für Ihre Werkstatt Si ...
Gebrauchte WOTAN RAPID 1 R/3 CNC. Spindeldurchmesser: 105 mm x-Weg: 1250 mm y-Weg: 1000 mm z-Weg: 600 mm Tischlänge: 1100 mm Tischbreite: 900 mm Aufnahme: 50 ISO / MK Gesamtleistungsbedarf: kW Maschinengewicht ca.: t CNC Tischbohrwerk Baujahr: 1978 Überholt: 2002 BOSCH Strg. CC 300 Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Gebrauchte WOTAN Rapid 2 K. Spindeldurchmesser: 130 mm x-Weg: 7700 mm y-Weg: 1500 mm Steuerung: Siemens Typ: Sinumerik 840 C Spindelaufnahme ISO: 130 Drehzahl: 1490 U/min Antriebsleistung: 45 kW Späneförderer: Winkelkopf: Winkelkopf: Plattenfeld: 9000x6000 mm Werkstückgewicht: 100 t Stützlager: Gesamtleistungsbedarf: kW Raumbedarf ca.: m Überholt 2007 Plattenfeld ist Optional und wir extra berechnet Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor, es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigne Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an. Die Daten fü, dieses Inserat wurde ...
Gebrauchte WOTAN SK50. Werkzeugaufspannfläche: SK50 mm Gewicht: 1 kg Spannzangenaufnahme SK50 mit Spannzangen. Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Gebrauchte WOTAN Rapid 5C. Spindeldurchmesser: 160 mm x-Weg: 10.000 mm y-Weg: 3.000 mm Steuerung: Gesamtleistungsbedarf: 120/63 spindel kW Maschinengewicht ca.: 63 t Raumbedarf ca.: 15x3.85x7.36 m Lagernummer 1210057 Maschinenart CNC Plattenbohrwerk Fabrikat WOTAN Typ Rapid 5C Baujahr 2004 Steuerungsart HEIDENHAIN iTNC 530 Spindeldiameter 160 mm X-weg (mm) 10.000 Y-weg (mm) 3.800 Z-weg (mm) 700 W-weg 700 mm Werkzeugaufnahme Iso 50 Drehzahlen von (U/min.) 1,25 - 1250 Vorschüb (mm/U) 1 - 5000 mm/min Eilgang 5 mtr/min. Gesamtleistung(KW) 120 /spindel 83 Länge (mm) 14.500 Breite (mm) 3.850 Höhe (mm) 7.360 Gewicht 62.300 kg Zusatzinformationen - 2004 komplett überholt und umgerüstet durch Dorries Scharmann auf CNC Steuerung HEIDENHAIN iTNC 530 - 5 verschiedene Winkelfräsköpfe - hydrostatische Spindellagerung - aerostatische Führungsbahnen - Kühlmitteleinrichtung ...
