Portalfräsmaschinen sind ein wesentlicher Bestandteil vieler industrieller Fertigungsprozesse. Sie werden häufig für präzise Bearbeitungen großer Werkstücke eingesetzt. In diesem Artikel erfahren Sie, was Portalfräsmaschinen sind, welche Vorteile sie bieten, in welchen Einsatzbereichen sie genutzt werden und worauf Sie beim Kauf achten ...
mehr dazu

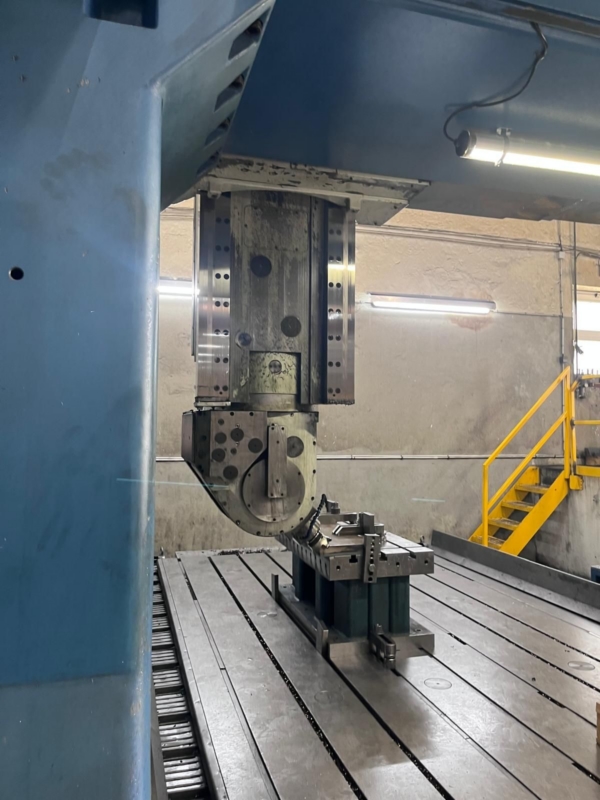

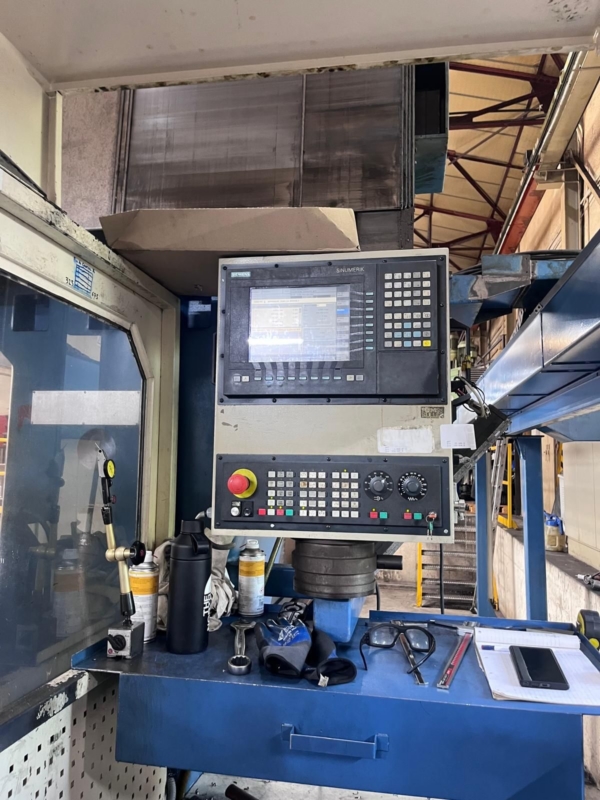

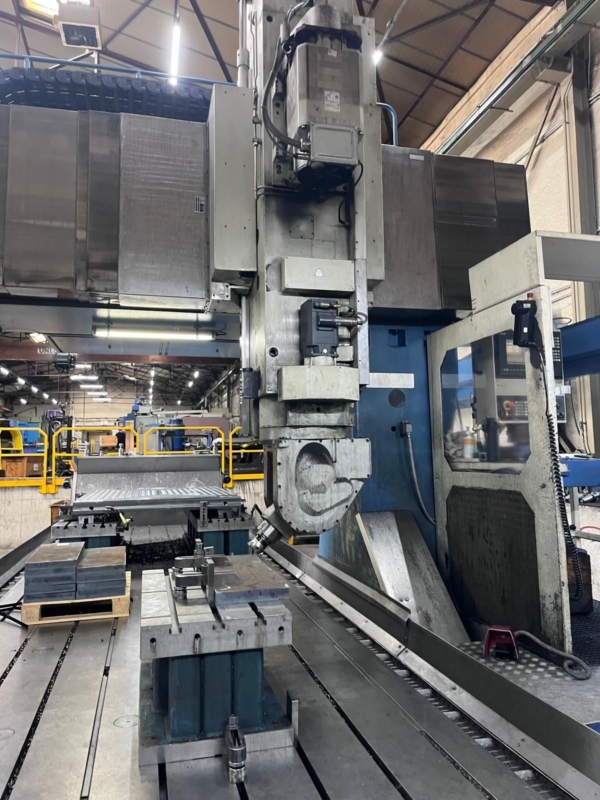

Hersteller NICOLAS CORREA Modell RAPID50 Baujahr 2.005 CNC HEIDENHAIN 530 HSCI Tisch Tischfläche 5.000 x 2.000 mm Anzahl der Steckplätze T 11 Schlitzgröße T 22 mm Maximales Gewicht auf dem Tisch 30.000 kg. Routen und Vorstöße Längsverlauf (X-Achse) 5.000 mm Querverlauf (Y-Achse) 3.100 mm Vertikaler Verlauf (Z-Achse) 1.200 mm Abstand zwischen den Säulen 2.800 mm. Schnelle Vorlaufachsen (X) 20.000 mm/min Schnellvorlaufachsen (Y, Z) 30.000 mm/min Kopf Inklusive UAD II Automatikkopf Positionierung des UAD II Kopfes 0.1º / 0. 1. Platz Drehzahl 6.000 U/min Nein. Anzahl der Bereiche 2 Leistung 32 kW Kopfkonus nach ISO 50 Hydraulische Kopfklemmung Kopf 2 – vertikales Spannfutter IN ...
GK Werkzeugmaschinen GmbH
x-Weg: 1200 mmy-Weg: 800 mmz-Weg: 550 mmAbstand Spindelmitte bis Tisch: 150-700 mmAbstand zwischen den Ständern: 920 mmTischgröße: 1320x800 mmTischbelastung: 2000 kgT-Nuten (BreitexAbstandxAnzahl): 14x120x7 mmSpindelaufnahme: HSK-A 63/HSK-E 50 Spindelgeschwindigkeit : 15000 (opt. 24000/36000) U/minSpindelmotor: 7.5/11 (opt. 30/39; 20/26 kWSpindelmotor-Drehmoment: 47.7/70 (opt. 29.1/37.8; 10.4/13.5) N.m.Eilgang in X-Y-Z Achse: 30000 (opt. 40000) mm/minVorschübe X/Y/Z-Achse: 1~10000 (opt.1~20000) mm/minWerkzeugwechsler: 20 (opt. 24) max. Werkzeugdurchmesser: 100/130 (opt. 80/130) mmmax. Werkzeuglänge: 300 (opt. 220) mmmax. Werkzeuggewicht: 8 (opt. 4) kgGesamtleistungsbedarf: 30 (opt. 80) kvaMaschinengewicht ...
Ruppert Werkzeugmaschinen GmbH & Co.KG
Maka MM 7 T / 5 Achsen, Baujahr 2000, Steuerung Siemens 840 D, Verfahrweg X/Y/Z 2x1500/2000/600 mm, Portalfräsmaschine für leichte Zerspanung, Frässpindel 7,5 KW, NC Fräskopf A Achse 540°, B Achse +/- 100°, Ww 10 fach, Aufnahme HSK F 63, Sägeblatt Ø max. 170 mm, Spindeldrehzahl bis 24.000 U/min, X/Y Achse Zahnstange, Z Achse Kugelrollspindel, Vakuumtisch, Aluminium Flächentisch,
GK Werkzeugmaschinen GmbH
x-Weg: 1600 mmy-Weg: 1300 mmz-Weg: 700 mmAbstand Spindelmitte bis Tisch: 200-900 (opt. 225-925/250-950) mmAbstand zwischen den Ständern: 1500 mmTischgröße: 1800 x 1300 mmTischbelastung: 4000 kgT-Nuten (BreitexAbstandxAnzahl): 22x160x8 mmSpindelaufnahme: HSK-A 63/HSK-E 50 Spindelgeschwindigkeit : 15000 (opt. 24000/36000) U/minSpindelmotor: 15/18,5 (opt. 25/33 od. 20/26) kWSpindelmotor-Drehmoment: 95/118 (opt. 72.6/95.8; 10,4/13,5 N.m.Eilgang in X-Y-Z Achse: 30000 (opt. 40000) mm/minVorschübe X/Y/Z-Achse: 1~20000 mm/minWerkzeugwechsler: 20 (opt. 24) max. Werkzeugdurchmesser: 100/130 (opt. 80/130) mmmax. Werkzeuglänge: 300 (opt. 220) mmmax. Werkzeuggewicht: 8 (opt. 4) kgGesamtleistungsbedarf: 60 (opt. 80) k ...
CNC 5 Achsen Portalfräsmaschine Ingersoll Bohle MC T2 x-Weg 4000 mm y-Weg 3400 mm (Ständerdurchgang 2000 mm) z-Weg 1000 mm Bobkm Avsuhwcusfyjwn Steuerung Siemens 840D SL Spindel 37 kW Drehzahl 12-2800 U/min Abstand Frässpindel - Aufspannfläche 280-1280 mm Aufnahme ISO SK-50 Tischabmessung - längs 3000 mm Tischabmessung - quer 1500 mm Gesamtleistungsbedarf 70kVA Maschinengewicht ca. 82t Raumbedarf ca. 10200mm x 7200mm x 5925mm Automatische Werkzeugwechseleinrichtung für 60 Werkzeuge 1 Universal-Fräseinheit 1750 Nm Schwenkbereich C-Achse 0-360° (um je 1°) Schwenkbereich 90°-0°-90° (um je 1°)
GK Werkzeugmaschinen GmbH
Modell: SD(W)-24 | SD(W)-28 | SD(W)-32 x-Weg: 6000/8000/10000/12000/14000/16000/18000/20000/22000/24000/36000 mmy-Weg: 2400|2800|3200 mmz-Weg: 1100/1400 mmAbstand zwischen Ständern: 2450|2850|3250 mmw-Achse: 1500/2000 mm für SD(W) Tischbreite: 1600|2000|2400 mmTischlänge: = X-Weg Abstand Spindelnase und Tisch: SD: 1080mm ~2180mm (1020mm-2420mm); SD(W): 800mm~800mm+Z+W Spindelkonus: SK 50/BT 50 Drehzahl: 6000 U/min (mehr auf Anfrage) Spindelmotor: 22/26 kW (mehr auf Anfrage) Vorschubgeschwindigkeit: X/Y/Z/W: 12/12/10/1 m/minMaschinenlänge: 13,5m~43,5 mMaschinenbreite: 6,5|6,9|7,3 mMaschinengewicht ca.: 50t+2t/m|53t+2,3t/m|56t+2,6t/m Werkzeugwechsler: 32-fach CNC Steuerung: Siemens/Heidenhain/Fanuc Teleskopab ...
Hersteller ZAYER Modell KPU-4000 AR Baujahr 11/2000 CNC HEIDENHAIN TNC-430 PA Tisch Tischfläche 4.000 x 1800 mm Zulässiges Gewicht auf dem Tisch 20.000 kg Routen und Vorstöße Längsverfahrweg (X-Achse) 3.700 mm Querspannweite (Y-Achse) 3.050 + 873 mm Vertikaler Verfahrweg (Z-Achse) 1.100 mm Abstand zwischen den Pfosten 2.300 mm Maximale Höhe vom Tisch bis zur Nase mit direktem Auslaufkopf 1.175 mm Maximale Höhe vom Tisch bis zum Nasenkopf 45º in vertikaler Position 1.240 mm. Schnelle Vorlaufachsen (X, Y, Z) 25.000 mm/min Maximaler Arbeitsvorschub 15.000 mm/min Beschleunigung der X-, Y-, Z-Achse 0,8 m/sec2 Automatischer Kopf 45º Achsendrehung A 0,001º/360.000 Positionen Drehung der ...
GK Werkzeugmaschinen GmbH
Modell: VM-2018 | VM-3018 | VM-4018 x-Weg: 2300|3200|4100 mmy-Weg: 2000 mmz-Weg: 800 mmAbstand Spindelnase und Tisch: 180~980 mmAbstand zwischen Ständern: 1840 mmTischgröße: 2300x1600|3200x1600|4100x1600 mmTischbelastung: 8|10|12 tT-Nuten (BreitexAbstandxAnzahl): 22x180x8 mmSpindelkonus: 50 BT/SKSpindeldrehzahl: 6000 (opt.10000) 1/minSpindelmotor: 15/18,5|22/26|22/26 kWSpindelmotor-Drehmoment: 560/662 Nm (bei 10000 1/min: 140/165 Nm) Eilgang in X-Y-Z Achse: 20/20/15|20/20/15|15/20/15 m/minVorschübe: 1~10000 mm/minWerkzeugwechsler: 32 -fachWerkzeuglänge max.: 350 mmWerkzeugdurchmesser: 110/225 mmWerkzeuggewicht max.: 20 kgPositioniergenauigkeit: 0,020|0,025|0,03 mmWiederholgenauigkeit: 0,015|0,020|0,025 mmG ...
INTERMACH BV
Eckdaten: 5000 mm, 3100 mm, 1200 mm
Maschinenart CNC Portalfräsmaschine Fabrikat CORREA Typ Rapid 50 Baujahr 2004 Steuerungsart Heidenhain Tischabmessung (mm) 5000 x 2000 mm X-weg (mm) 5000 mm Y-weg (mm) 3100 mm Z-weg (mm) 1200 mm Tisch belastung max. 15 ton Drehzahlen von (U/min.) max. 18.000 Werkzeugaufnahme HSK 63 Gesamtleistung(KW) 20/27 Länge (mm) 15000 Breite (mm) 6200 Höhe (mm) 6000 Gewicht 65 ton
GK Werkzeugmaschinen GmbH
Modell: VM-3225 | VM-4225 | VM-5225 x-Weg: 3200|4200|5100 mmy-Weg: 3000/3400 mmz-Weg: 800/1000 mmAbstand Spindelnase und Tisch: 235~1235 mmAbstand zwischen Ständern: 2550/3050 mmTischgröße: 3350x2200|4350x2200|5350x2200 mmTischbelastung: 15|18|21 tT-Nuten (BreitexAbstandxAnzahl): 28x250x13|28x250x17|28x250x21 mmSpindelkonus: 50 BT/SKSpindeldrehzahl: 6000 (opt.10000, 15000) 1/minSpindelmotor: 22/26 kWSpindelmotor-Drehmoment: 560/662 Nm (bei 10000 1/min: 140/165 Nm) Eilgang in X-Y-Z Achse: 15/18/10~15|12/18/10~15|12/18/10~15 m/minVorschübe: 1~8000 mm/minWerkzeugwechsler: 32 -fachWerkzeuglänge max.: 350 mmWerkzeugdurchmesser: 110/225 mmWerkzeuggewicht max.: 20 kgPositioniergenauigkeit: 0,025|0,030|0,040 mmWie ...
Eckdaten: 3000 mm, 274 mm, 390 mm
Emmegi Bearbeitungszentrum Phantomatic M4L CNC - Profilbearbeitungszentrum mit 4 kontrollierten Achsen zur Bearbeitung von Aluminium, PVC und Stahlprofilen mit einer maximalen Wandstärke von 2mm. Automatisch positionierbarer Spindelmotor zur 3 - Seitenbearbeitung mit 4KW und maximal 20.000 U/min. Automatische Spannerpositionierung über die Bearbeitungseinheit in der X- Achse. Zusätzlich ist die Maschine mit, in Y Richtung beweglichen Spannelementen ausgestattet, die das Beladen und Entladen erleichtern und den maximal bearbeitbaren Profilquerschnitt bezogen auf die Profilbreite erhöht. Automatischer Werkzeugwechsler mit 4 Werkzeugen linksseitig, eine Werkzeugablagemöglichkeit mit 9 Plätzen steht fronseiti ...
GK Werkzeugmaschinen GmbH
Modell: VM-3230 | VM-4230 | VM-5230 x-Weg: 3200|4200|5100 mmy-Weg: 3400 mmz-Weg: 1000 mmAbstand Spindelnase und Tisch: 235~1235 mmAbstand zwischen Ständern: 3050 mmTischgröße: 3350x2200|4350x2200|5350x2200 mmTischbelastung: 15|18|21 tT-Nuten (BreitexAbstandxAnzahl): 28x250x13|28x250x17|28x250x21 mmSpindelkonus: 50 BT/SKSpindeldrehzahl: 6000 (opt.10000, 15000) 1/minSpindelmotor: 22/26 kWSpindelmotor-Drehmoment: 560/662 NmEilgang in X-Y-Z Achse: 15/18/15|12/18/15|12/18/15 m/minVorschübe: 1~8000 mm/minWerkzeugwechsler: 32 -fachWerkzeuglänge max.: 350 mmWerkzeugdurchmesser: 110/225 mmWerkzeuggewicht max.: 20 kgPositioniergenauigkeit: 0,030|0,035|0,045 mmWiederholgenauigkeit: 0,025|0,030|0,035 mmGesamtleistung ...
ENGINEX KOSICE
Portalfräsmaschine MARIO CARNAGHI
GK Werkzeugmaschinen GmbH
Modell: SD(W)-36|SD(W)-42|SD(W)-48|SD(W)-54 x-Weg: 6000/8000/10000/12000/14000/16000/18000/20000/22000/24000/36000 mmy-Weg: 3600|4200|4800|5400 mmz-Weg: SD: 1100 mm (1400/1500) SD(W):1100 mm (1400/1500) mmAbstand zwischen Ständern: 3650I4250|4850|5450 mmw-Achse: 1500/2000 mm für SD(W) Tischbreite: 2800|3400|4000|4600 mmTischlänge: = X-Weg Abstand Spindelnase und Tisch: SD: 1080mm ~2180mm (1020mm-2420mm); SD(W): 800mm~800mm+Z+W Spindelkonus: SK 50/BT 50 Drehzahl: 6000 U/min (mehr auf Anfrage) Spindelmotor: 22/26 kW (mehr auf Anfrage) Vorschubgeschwindigkeit: X/Y/Z/W: 10/10/10/1 m/minMaschinenlänge: 13,5m~43,5 mMaschinenbreite: 7,7|8,1|8,5|8,9 mMaschinengewicht ca.: 60t+3t/m|65t+3,3t/m|70t+3,5t/m|75t+3,8t/m W ...
Ruppert Werkzeugmaschinen GmbH & Co.KG
Eckdaten: 3000 mm, 2500 mm, 1150 mm
Fooke Endura Typ 8. Baujahr 1999, Steuerung Siemens 840 D Powerline, Verfahrweg X/Y/Z 3000/2500/1150 mm, Höhe der Brücke 800 mm, Frässpindel 23 KW, Gablefräskopf Drehachse 365°, Schwenkachse +/- 100°, Vorschübe bis 15 m/min, Spindeldrehzahl bis 16.000 U/min, HSK A 63, elektr. Handrad, Maschinengewicht 50.000 Kg,
GK Werkzeugmaschinen GmbH
Modell: HDT-18|HDT-21|HDT-24 x-Weg: 2000/4000/6000/8000/10000/12000/14000/16000/18000/20000 mmy-Weg: 1800|2100|2400 mmz-Weg: 800/1000 mmAbstand zwischen Ständern: 1850|2150|2450 mmw-Achse: N/A Tischbreite: 1200|1500|1800 mmTischlänge: = X-Weg Abstand Spindelnase und Tisch: 555~1355 mmSpindelkonus: SK 50/BT 50 Drehzahl: 6000 U/min (mehr auf Anfrage) Spindelmotor: 18,5/22 kW (mehr auf Anfrage) Vorschubgeschwindigkeit: X/Y/Z: 15/15/12 m/minMaschinenlänge: 6,5~23,5 mMaschinenbreite: 5,9|6,2|6,5 mMaschinengewicht ca.: 20t+2t/m|22t+2t/m|24t+2,5t/m Werkzeugwechsler: 32-fach CNC Steuerung: Siemens/Heidenhain/Fanuc Teleskopabdeckung: für die X-Achse Glasmaßstäbe: in X- und Y-Achse (W-Achse) Faltenbalg-Abdeckung: f ...
Eckdaten: 900 mm, 600 mm, 200 mm
Portalfräsmaschine T-Rex Servo-0609 Portalfräsmaschine T-Rex Servo-0609 inkl. Vakuumplatte mit T-Nutenschienen, Steuerung und KinetiC-NC Verfahrweg: 900 x 600 x 200 mm (X/Y/Z) T-Rex N-/Servo-Serie - Automatische Schmierung Schutzzaun T-Rex 0609 - Wand vorne - 1x Türe Durchlass 725mm - 3213 x 2060mm Türkontakte für Schutzzaun mit 1 Schiebetüre, incl. 10m Anschlusskabel und Neutrikstecker, incl. Vormontage an der Einhausung HF-Spindel Hiteco 4,0KW ATC - 24.000U/min - Luftgekühlt - ISO30/ER32 - SET T-Rex/Raptor, incl. Umrichter und Pneumatik - Komplettset für T-Rex-Serie Werkzeugwechselstation 4fach - ISO30 Aufnahmen - inklusive Steuerung – Verfahrweg mind. 390mm max. Fräserlänge 70mm Werkzeu ...
GK Werkzeugmaschinen GmbH
x-Weg: 2000/4000/6000/8000/10000/12000/14000/16000/18000/20000 mmy-Weg: 1300 mmz-Weg: 800 mmAbstand zwischen Ständern: 1350 mmTischbreite: 1000 mmTischlänge: = X-Weg Abstand Spindelnase und Tisch: 220~1020 mmSpindelkonus: SK 50/BT 50 Drehzahl: 6000 U/min (mehr auf Anfrage) Spindelmotor: 18,5/22 kW (mehr auf Anfrage) Vorschubgeschwindigkeit: X/Y/Z: 15/15/12 m/minMaschinenlänge: 6,5~23,5 mMaschinenbreite: 4,5 mMaschinengewicht ca.: 18t+2t/m Werkzeugwechsler: 32-fach CNC Steuerung: Siemens/Heidenhain/Fanuc/Mitsubishi Teleskopabdeckung: für die X-Achse Glasmaßstäbe: in X- und Y-Achse (W-Achse) Faltenbalg-Abdeckung: für die Y-Achse (JAVARA) CNC Steuerung von: Siemens/Fanuc/Heidenhain diverse manuelle und CNC- ...
Hersteller AWEA Modell VP 2012 Jahr 1998 FAGOR 8055MC CNC Tischfläche 2.200 x 1.100 mm Maximal zulässiges Gewicht auf dem Tisch 3.500 kg. Längsverfahrweg (X-Achse) 2.000 mm Querweg (Y-Achse: 1.200 mm) Vertikaler Verfahrweg (Z-Achse) 760 mm Abstand zwischen den Säulen 1.300 mm. Eilgang (X-Achse) 15 m/min. Eilgang (Y-, Z-Achse) 12 m/min. Kegel BT-50 Drehzahl der Hauptspindel 5.000 U/min Leistung der Hauptspindel 37 kVA Drehzahlbereiche 2 Automatischer Werkzeugwechsler (ATC) INKLUSIVE Positionen im Werkzeugmagazin 30 Innere Kühlschmierstoffzufuhr 20 BAR INKLUSIVE Fassungsvermögen des Kühlmittelbehälters 1000 l Tragbares Handrad INKLUSIVE 2 Längspäneförderer INKLUSIVE Querspäneför ...
GK Werkzeugmaschinen GmbH
x-Weg: 3200 mmy-Weg: 2000 mmz-Weg: 800 mmTischgröße: 3200 x 1600 mmT-Nuten (BreitexAbstandxAnzahl): 8x 22 x 180 mmmax. Tischbelastung: 10 tAbstand zwischen den Ständern: 1840 mmAbstand Spindelnase und Tisch: 180~980 mmSpindelmotor: 22/26 kWDrehmoment an der Spindel: 560/662 NmSpindelnase: 50 BTSpindelgeschwindigkeit : 6000 U/minEilgang X,Y: 20000 mm/min.Eilgang Z-Achse: 15000 mm/minFräsvorschubbereich: 1~10000 mm/minMaschinengröße (LxBxH): 8927 x 5217 x 4339 mmGesamtleistungsbedarf: 60 kvaMaschinengewicht ca.: 29 tPositioniergenauigkeit: 0,025 (gem. VDI/DGQ3441) mmWiederholgenauigkeit: 0,020 (gem. VDI/DGQ3441) mmCNC Steuerung: FANUC 0i MF (mit AICC II, Ethernet DNC, fine mould package, machining conditi ...
|
