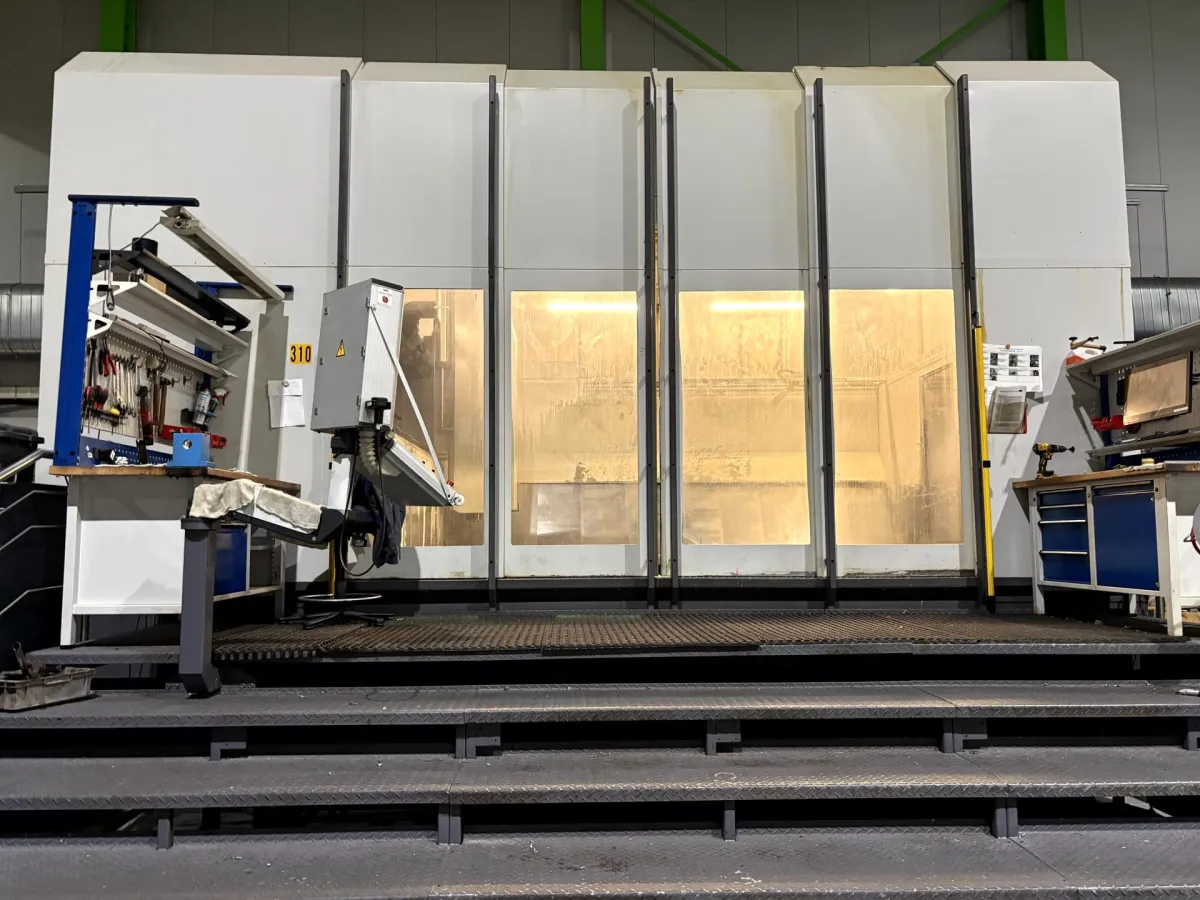

CNC Portal-Bearbeitungszentrum AXA VPC 2800 U

Arbeitsbereich

X-Verfahrweg 3.900 mm

Y-Verfahrweg 2.940 mm

Z-Verfahrweg 1.100 mm

B-Achse (Schwenkkopf) 90° frei interpolierend

NC-Rundtisch Ø 2.800 mm

Max. Werkstückgewicht 15.000 kg

Spindel

Werkzeugaufnahme SK 50

Spindelleistung 63 kW

Max. Drehmoment 200 Nm

Max. Drehzahl 6.000 min⁻¹

Vorschub

Eilgang X/Y/Z 30 / 30 / 25 m/min

Vorschubkraft 9.000 N

Werkzeugmagazin

Werkzeugplätze 20

Max. Werkzeugdurchmesser 110 mm

Mit freien Nachbarplätzen 180 mm

Max. Werkzeuglänge 400 mm

Rundtisch

Aufspannfläche Ø 2.800 mm

Max. Transportlast 15.000 kg

Tangentialmoment 40.000 Nm

Kippmoment 90.000 Nm

Elektrische Anschlusswerte 3 × 400 V / 50 Hz

Ausstattung

• HEIDENHAIN iTNC 530 HSCI

• NC-Rundtisch Ø 2.800 mm

• frei interpolierender Schwenkkopf

• Portalbauweise

• Vollverkleidu ng

• automatische Zentralschmierung

• Kühlmitteleinrichtung

• Späneförderer

• Bedienpult auf Schwenkarm
