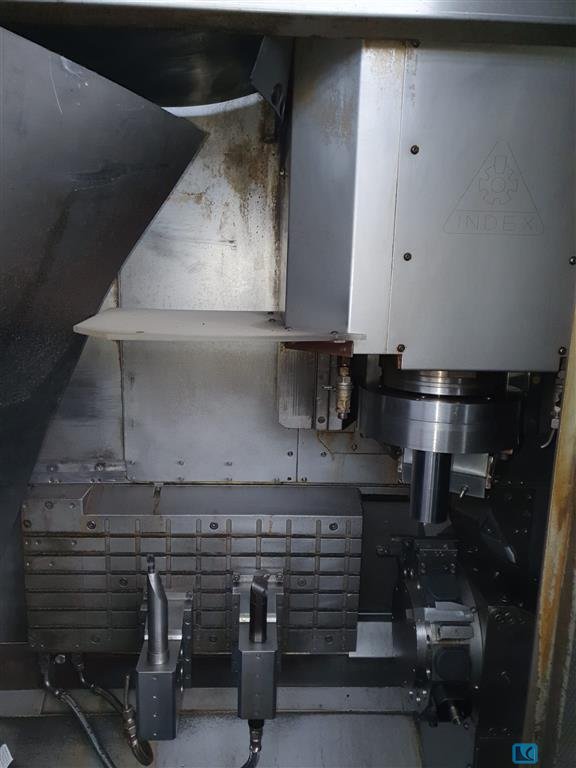

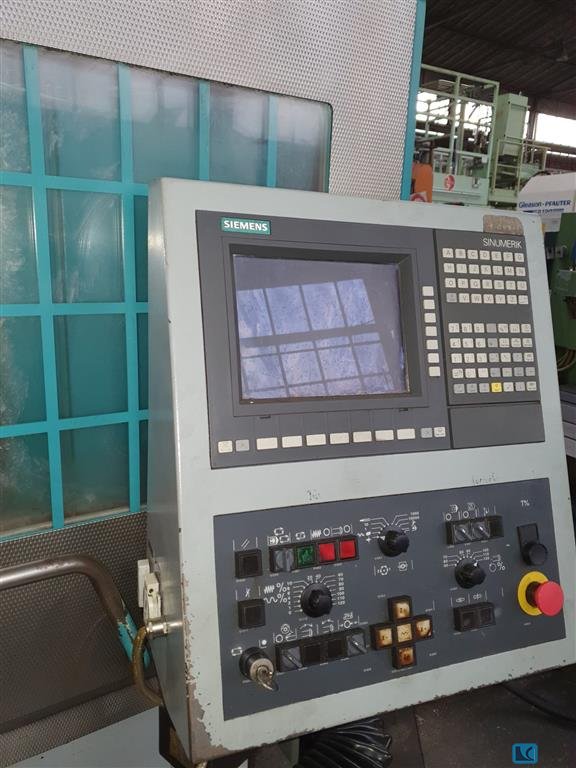

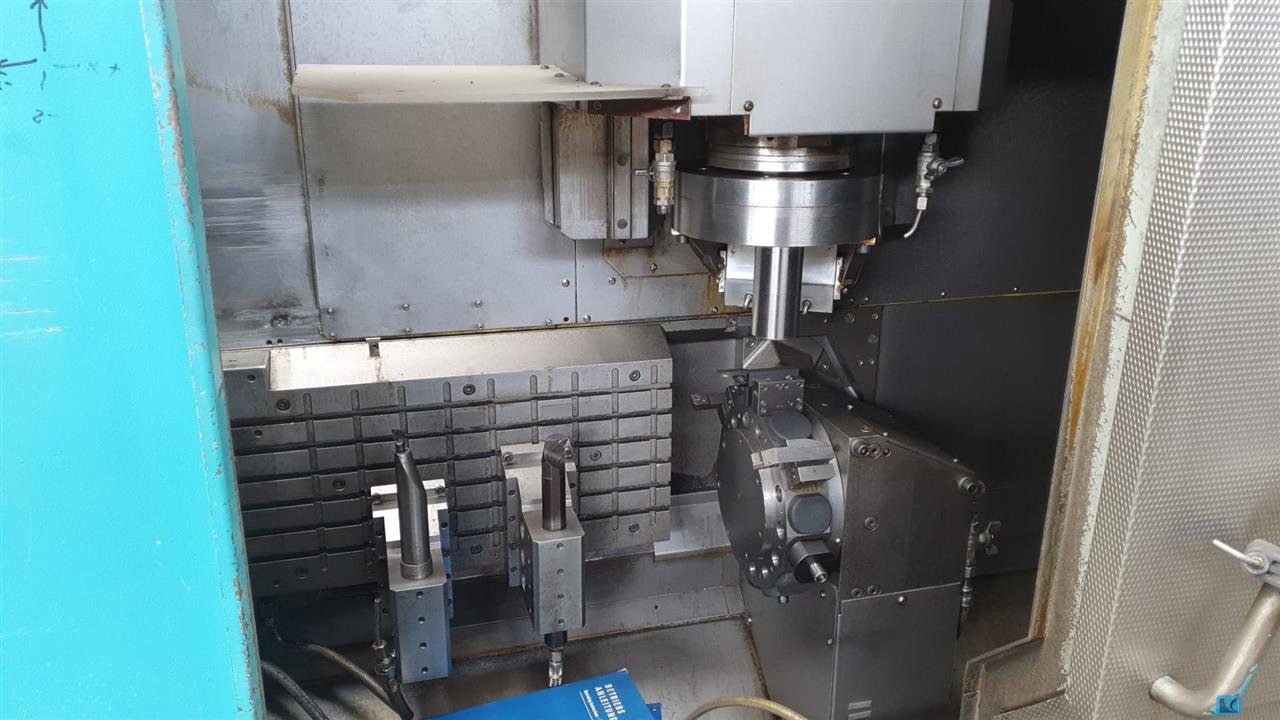

Machine-Details Stock-No. 1105-04032 Type of machine Vertical Turning Machine Make INDEX Type V 160 C Year of manufacture 2005 Type of control CNC Storage location FRANKREICH Country of origin Germany Delivery time immediately Freight basis ex site Price Technical details turning diameter 250 mm swing diameter 300 mm turning height 210 mm control SIEMENS 840 D travel -x axis 490 mm travel -z axis 260 mm external spindle dia. in forward position 110 mm turning speed range - spindle 5000 U/min turret (x-stations) 12 weight of the machine ca. 7,3 t dimensions of the machine ca. 3,2 x 2,3 x 2,3 m Accessories Chip conveyor Coolantsystem Additional information CONTROL SIEMENS 840 D WH ...
VTL Fabrikat CKD SKJ 25/50 J. 1977/2009 g.o. SINUMERIK 840D Technische Daten der Maschine Der größte Drehdurchmesser mit Seitenstütze beträgt 4000 mm Der größte Drehdurchmesser 2500/5000 mm Maximale Werkstückhöhe 2000 mm Durchmesser der Aufspannplatte 2500 mm Max. Werkstückgewicht 40 t Maschinenleistung 165 kW Gewicht 41.300 kg

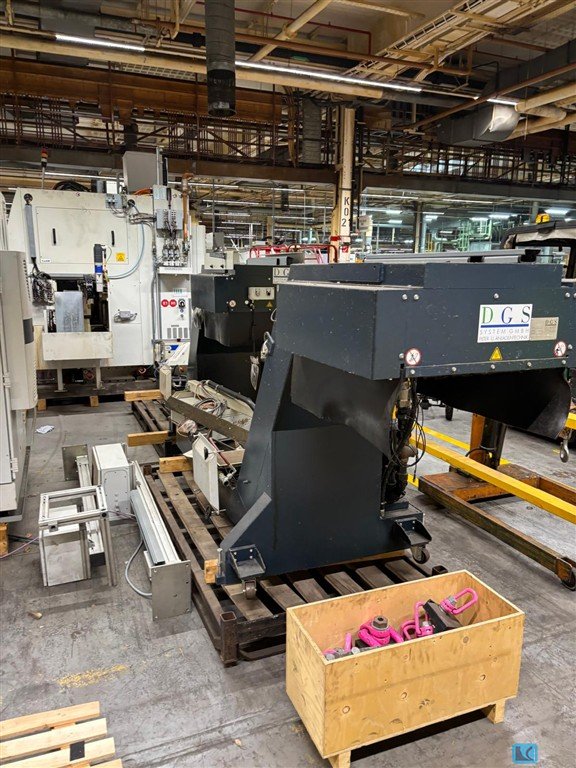

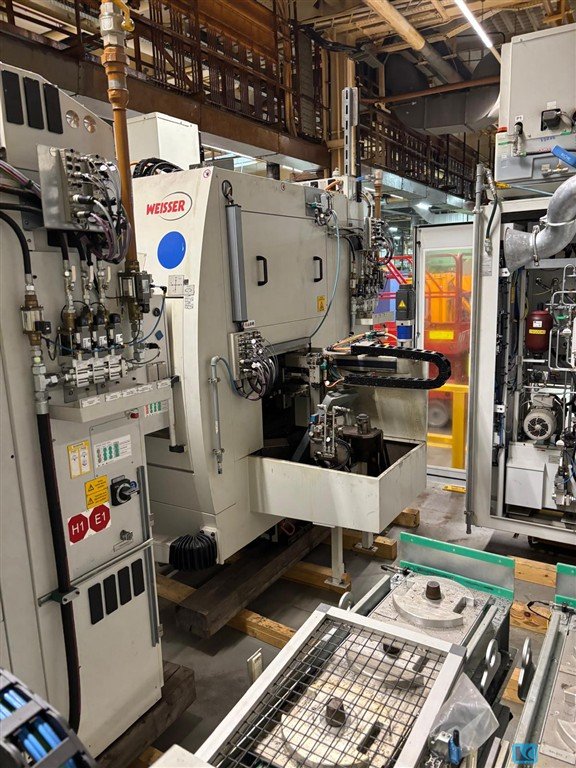

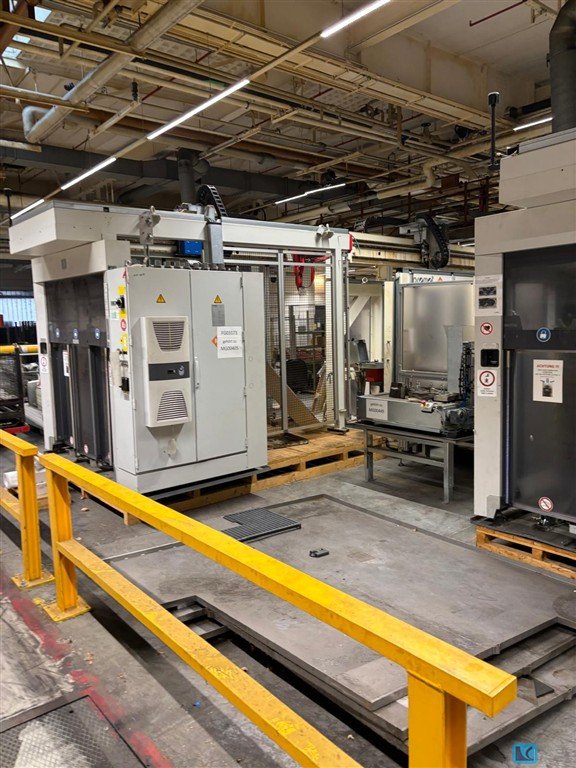

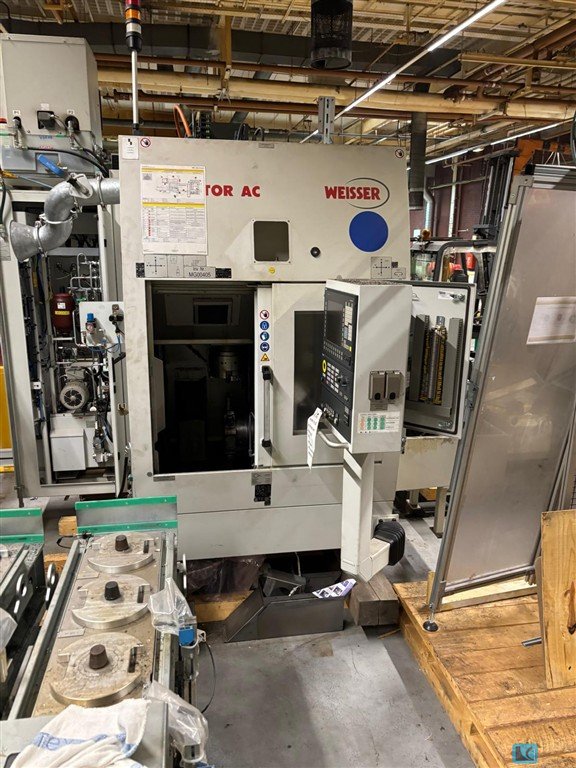

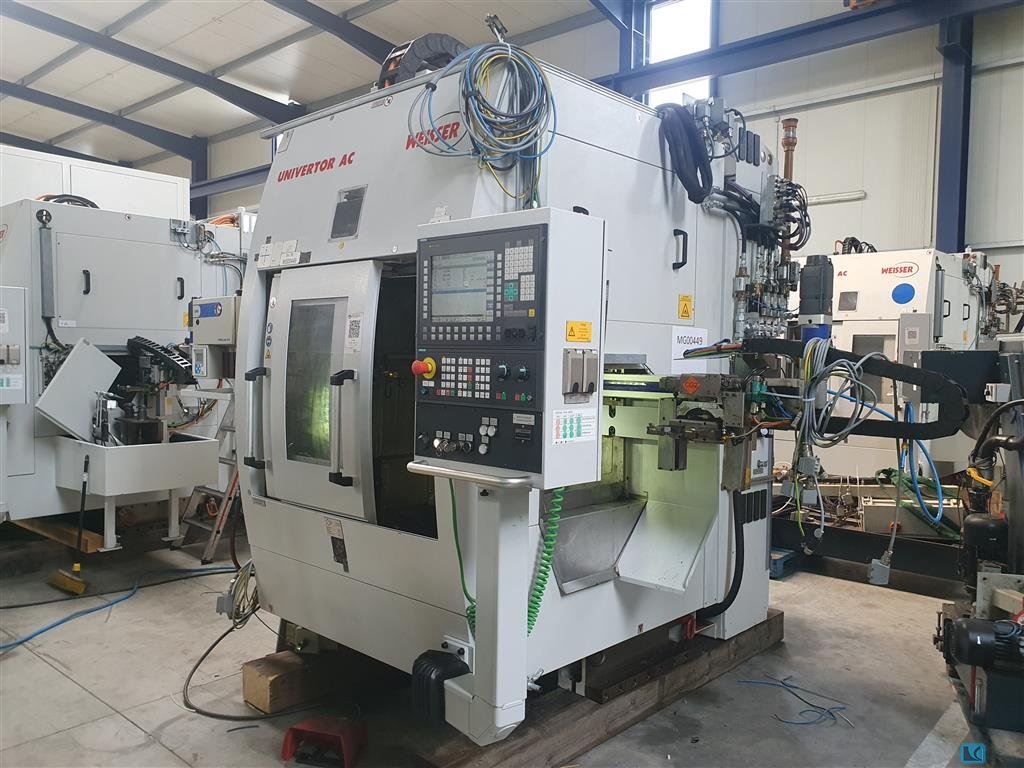

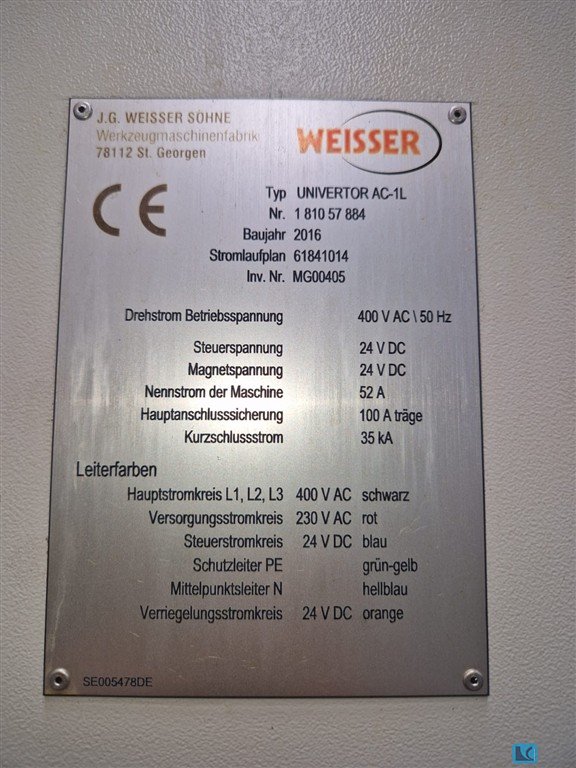

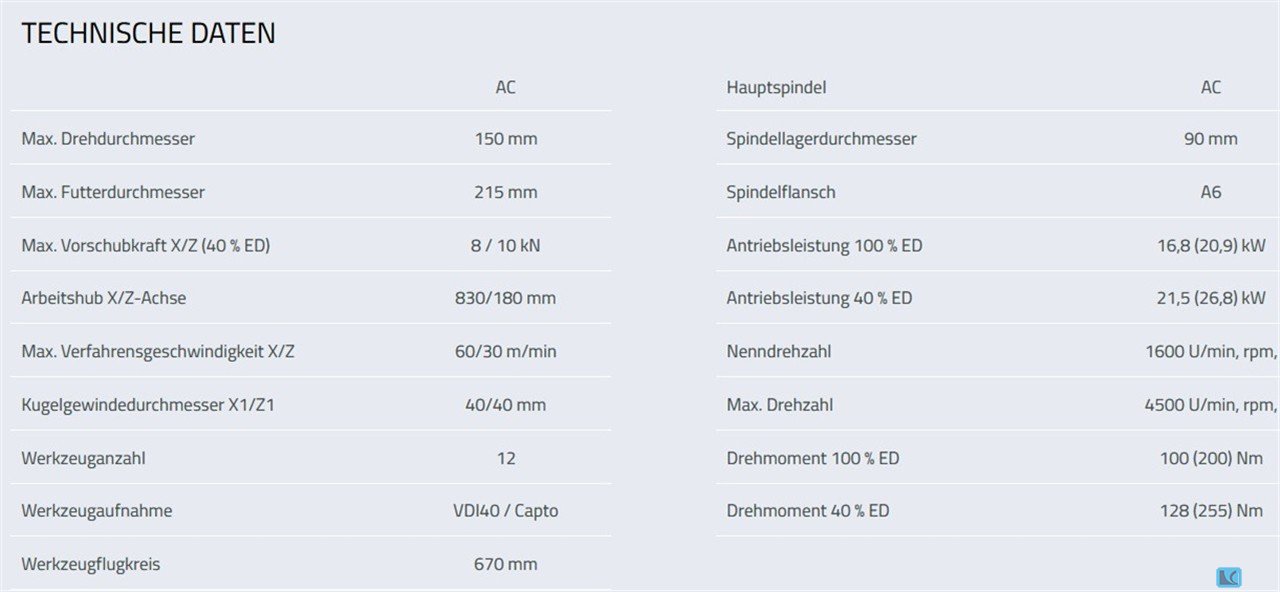

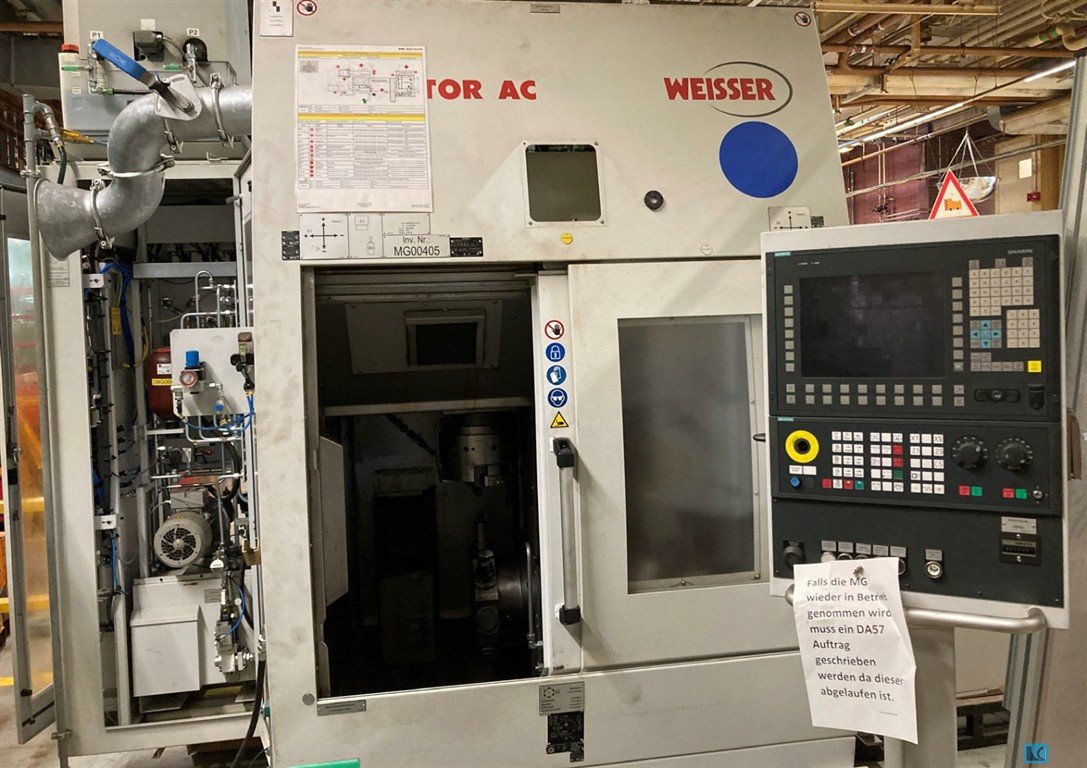

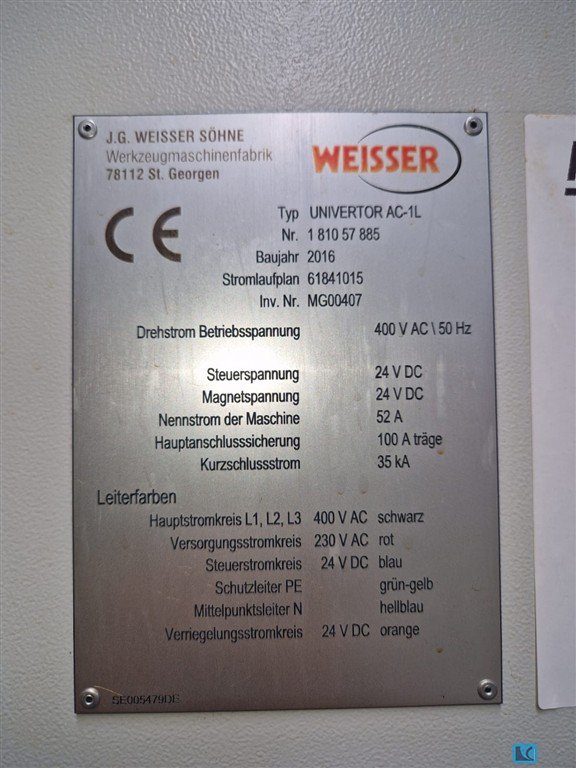

Drehdurchmesser: 150 mm3 identische Maschinen verfügbarHartdreh&SchleifmaschineKONZEPTIONELLE VORTEILEUNIVERTOR AC-1·Linke und rechte Maschinenvarianten erhältlich·Maschinenständer mit sehr gutem Steifigkeitsverhalten und optimierten Dämpfungseigenschaften durch verbleibendem Sand im Modell·Linearführungen ausgeführt in hohen Genauigkeiten und Vorspannklassen in allen Maschinenachsen·Alle Linearführungen und Vorschubantriebe spänegeschützt ausserhalb des Arbeitsraums angeordnet·Direkte Wegmesssysteme in allen Bearbeitungsachsen (Glasmaßstäbe)·hohe Dynamik aller Maschinenachsen·optimaler Spänefall nach unten·Eigenbau-Drehspindeln mit sehr guten Genauigkeitswerten von Rundlauf und Planlauf·Ei ...
Steuerung: Siemens 840 C Max. Drehdurchmesser: 1300 mm Max: Umlaufdurchmesser: 1400 mm Achshub: Z-1000 mm X-1500 mm Maß bis Oberkante Spindel: 940 mm LagerØ im vorderen Lager: 710 mm Max. Drehzahl: 500 U/min Max. Drehmoment: 30 000 Nm Hauptspindelmotor AC max.: 100/40% ED 76/115 kW Spanmitteldurchmesser: 1600 mm Futteraufnahme/ZentrierØ: 790 mm Max. Vorschubkraft Z-/X-Achse: 25000 N Achsgeschwindigkeit Z-X-Achse: 0,01 – 14000 mm/min Wegmeßsystem Z-X-Achse: Winkelpositionsgeber/Lineares Meßsystem Werkzeugträger: Scheibenrevolver mit B-Achse Werkzeugaufnahmen: Modulares System UTS 50 Maschinengewicht: 30 000 kg Die Maschine steht noch unter Strom. Besichtigung jederzeit nach Absprache ...
Drehdurchmesser: 300 mmUmlaufdurchmesser: 350 mmDrehhöhe: 275 mmx-Achse: 925 mmz-Achse: 250 mmSpannfutterdurchmesser: 200 mmVorschubgeschwindigkeit: 30 m/min.Gesamtleistungsbedarf: 45 kWMaschinengewicht ca.: 7 tMaschine in den letzten Jahren nur sporadisch im Einsatz - sehr guter Zustand!mit CNC Steuerung SIEMENS 840 D12-fach Revolver mit angetriebenen WerkzeugenWerkstück Zu-und AbführförderbandKühlmitteleinrichtung und Späneförderer diverses Zubehör
Steuerung Rexroth System 200 BTV30 Umlaufdurchmesser über Bett: 160 mm Umlaufdurchmesser über Planschlitten 250 mm Futterdurchmesser 160 mm Drehlänge 300 mm Spindeldrehzahl 8000 min-1 12-fach Revolver mit angetr. Wkz. Werkstücktransportband Späneförderer Diverse Werkzeughalter
Modell: KVL-450 | KVL-600 | KVL-800| KVL-1100 Drehdurchmesser: 450|600|800|1100 mmUmlaufdurchmesser: 550|650|1000|1250 mmDrehhöhe: 450|500|750/950|1000 mmSpindelnase: A2-8|A2-8|A2-11|A2-15 Tischdrehgeschwindigkeit: 50-2500|50-2250|20-1500|20-600 U/minVerfahrweg (vertikal) des Stößels: 450|500|800 / 1000 (Opt.)|1000 mmVerfahrweg (horizontal) des Stößels: 300|340|500|700 mmEilgang in X-und Z-Richtung: 20/24|20/24|20/20|10/10 m/minWerkzeugwechsler: 8/10/12 mit vertikaler oder horizontaler Scheibe Werkzeugaufnahme: VDI40/VDI50 oder Schaftaufnahme Antriebsleistung - Spindelmotor: 11/15|15/18.5|18.5/22|37/45 kWMaschinenhöhe: 2600|2910|4020|4605 mmMaschinengewicht ca.: 4500|6000|13000|18000 kgHydraulikmotor: 2,2 ...
ALLGEMEIN Projekt Nr.: 905398 Anzahl: 1 Stk. Hersteller: EMAG Typ: VL 3 Steuerung: Fanuc 18i TB Baujahr: 2001/2022 Erhaltungszustand: Generalüberholte Maschine Schichten ca.: 2-3 schichtig BESCHREIBUNG DREHEN Max. Umlaufdurchmesser über Bettabdeckung 210 mm Max. Spannfutterdurchmesser 170 mm Max. Drehzahl Hauptspindel 7500 1/min Max. Leistung Hauptspindel bei ED 10-40/100% 25/16 kW Max. Drehmoment Hauptspindel bei ED 10-40/100% 134/85 Nm Spindeldurchmesser im vorderen Lager Hauptspindel 80 mm Spindelflanschgrösse Hauptspindel Gr. 5 (DIN 55026) Achsen an der Hauptspindeleinheit X/Z Verfahrweg in X/Y/Z Hauptspindeleinheit 400/-/200 mm Max. Eilganggeschwindigkeit in X/Y/Z Hauptspinde ...
Artikel: Vertikales Dreh- und SchleifzentrumFabrikat: EMAGTyp: VSC 250 DSBaujahr: 2008Steuerung: SIEMENS 840DDrehzahl Schleifspindel: 30.000 U/minDrehzahl Drehspindel: 3.000 U/minWerkzeugplätze Revolver: 12Kühler für die Spindel- und MaschinenbettkühlungKühlschmierstoff ? Hebestation (keine eigenständige Kühlschmierstoffversorgung)SpänefördererTeilehandling Luft durch die SpindelZwei Spannkreise durch die Spindel (Luft und Öl)Leider ist die Schleifspindel defekt. Diese kann aber in einem Spindelwerk überholt werden. Ansonsten ist die Maschine in einem sehr guten Zustand und voll funktionsfähigBitte kontaktieren Sie uns für weitere Informationen und Bilder über mail(at)tar-mc.com oder www.tar-mc.c ...
Maschinengewicht: 39.000 kg Durchmesser der Frontplatte 2000 mm Anzahl der Stützen: 2 Stk. Dimensionen: Höhe 6280 mm Breite 6600 mm Länge 4800 mm Extras: Richtige Unterstützung mit Turmkopf, links und seite - Schieberegler. Digitale Anzeige der NS 114. Technischer Zustand zum Zeitpunkt des Verkaufs: Defekter Drehverstärker Hauptantrieb erforderlich. Erfordern den Austausch von Kabeln und Drähten externe Rohrleitungen:-Maschinen-Steuerschränke. Reparatur und Einstellung von elektrischen Teilen. Seit 1994 nicht mehr in Betrieb Die maximalen Abmessungen eines Werkstücks Höhe 1300 mm Durchmesser 2000 mm Gewicht 15 000 kg
Drehdurchmesser: 250 mmUmlaufdurchmesser: 250 mmDrehhöhe: 250 mmSteuerung: Siemens Sinumerik 840 D Gesamtleistungsbedarf: 60 kWMaschinengewicht ca.: 9 tRaumbedarf ca.: mVertikal DrehmaschineHESSAPP DVH 250Baujahr 2004Steuerung Simens Sinumerik 840 DVerfahrwege:Drehdurchmesser 250 mmSchwingdurchmesser 250 mmWerkstück + Futterhöhe 250 mmKrezschlittenwege:Hub des Vertikalschlittens 300 mmHub des Horizontalschlittens 180 mmDie Maschine ist demontiert und steht für Verladung bereit.Weiter Technische Daten siehe AnlageDie Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Maschine hat Live-Spindel zum Bohren und Schleifen Frontplattendurchmesser mm 800 Max. Werkstückdurchmesser mm 1000 Max. Werkstückhöhe mm 750 Max. Durchmesser der Außenbearbeitung mm 1000 Z-Achse mm 630 Flächenplattenumdrehungen 1 5 – 500 Rpm Hauptmotorleistung kW 30 (40) Maschinenabmessungen Länge mm 4900 Höhe mm 3830 Breite mm 4485 Maschinengewicht kg 16000 Maschine hatte DRO Tesla NS 642
Steuerung: Fanuc - - -: - - - - - -- - -: - - - - - -Vertikaldrehmaschine | EMAG - VL 4 mit angetriebenen Werkzeugen, ausgestattet mit einem Werkstückumlaufband, Späneförderer sowie KühlmittelanlageDie Maschine ist in einem gepflegten Zustand.Technische Daten der Maschine folgt in kürze.Wir bitten um Ihr Verständnis !- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -#Tags: VL4 | VL-4Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Steuerung: Fanuc - - -: - - - - - -- - -: - - - - - -Vertikaldrehmaschine | EMAG - VL 4 mit angetriebenen Werkzeugen, ausgestattet mit einem Werkstückumlaufband, Späneförderer sowie KühlmittelanlageDie Maschine ist in einem gepflegten Zustand.Technische Daten der Maschine folgt in kürze.Wir bitten um Ihr Verständnis !- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -#Tags: VL4 | VL-4Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Steuerung: Fanuc - - -: - - - - - -- - -: - - - - - -Vertikaldrehmaschine | EMAG - VL 4 mit angetriebenen Werkzeugen, ausgestattet mit einem Werkstückumlaufband, Späneförderer sowie KühlmittelanlageDie Maschine ist in einem gepflegten Zustand und kann jederzeit unter Strom besichtigt werden.Technische Daten der Maschine folgt in kürze.Wir bitten um Ihr Verständnis !- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -#Tags: VL4 | VL-4Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
x-Achse: 332 mmz-Achse: 625 mmSteuerung: Fanuc Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
Steuerung: Fanuc 31/32 i Stück auf Lager: 2 Futterdurchmesser: 170 mmUmlaufdurchmesser: 210 mmx-Weg: 400 mmz-Weg: 200 mmLänge: 2500 mmBreite: 1900 mmHöhe: 2300 mmGewicht: 5500 kgDrehhöhe: mmDrehdurchmesser: mmUmlaufdurchmesser: mmHAUPTSPINDEL Spindelflansch nach DIN 55026 Größe 5 Spindellagerung - Ø vorn mm 80 maximale Drehzahl min-1 7500 HAUPTANTRIEB AC-Asynchronmotor 40 / 100% ED kW 25 / 16 volle Leistung ab Spindeldrehzahl 100% ED min-1 1800 Moment 40 / 100% ED Nm 134 / 85 VORSCHUBANTRIEB Eilganggeschwindigkeit, X m/min 60 Eilganggeschwindigkeit, Z m/min 30 Vorschubkraft in X und Z kN 5 Kugelrollspindel - Ø in X/ Z mm 40 SCHEIBENREVOLVER Zylinderschaftaufnahme DIN 69880 12fach Schaft-Ø mm 40 ...
Umlaufdurchmesser: max. 450 mmFutterdurchmesser: 400 mmSteuerung: Siemens 840D (Index)Hauptspindel:: Max. Drehzahl: 4.200 min/-1Antriebsleistung - Hauptspindel: ( 35,5 / 56 ) kWMax. Drehmoment: ( 340 / 550 ) NmC-Achse: 0,001 °Werkzeugrevolver:: Anzahl der Werkzeugplätze: 2x 12 posangetriebene Stationen: 2x 12 posWerkzeugsystem: VDI 30 Max. Drehzahl der angetr. Werkzeuge: 6.000 U/min.Antriebsleistung - angetr. Werkzeuge: 9,5 kWMax. Drehmoment: 40%: 19 NmY - Achse: +/- 90 mmB-Achse: +270° / -90 °Verfahrwege:: x-Achse: 730 mmz-Achse: 340 mmy-Achse: +/- 90 mmb-Achse: +270° / -90 °Vorschübe:: Eilgang: X: 40 / Z: 30 m/minPalettenwechsler:: Anzahl der Paletten: 24 pos.Palettengröße: 410 x 300 mmmax. We ...
Drehdurchmesser: max. 2.800 mmSpindelflanschdurchmesser: 1.100 mmmax. Schwingdurchmesser: 3.000 mmSteuerung: 840 D sl SiemensHauptspindel:: Drehzahlbereich - Hauptspindel: max. 230 min/-1Antriebsleistung - Hauptspindel: 206 kWMax. Drehmoment: 53.000 Nmmax. Belastung: - kgC-Achse: Werkzeugträger:: Rechts / RightWerkzeugaufnahme: Capto C8 schwenkbar: B: 0 - 270 °Drehzahlbereich - angetr. Werkzeugpos.: max. 6.000 min -1Max. Drehmoment: 120 NmWerkzeugträger:: Links / LeftWerkzeugaufnahme: Capto C8 Werkzeugmagazin:: Rechts / RightAnzahl der Werkzeugplätze: 41 pos.max. Werkzeuggewicht: 20 kgmax. Werkzeuglänge: 400 mmWerkzeugdurchmesser bei voller Bestückung: 150 mmWerkzeugaufnahme: Capto C8 Werkzeugmagazin ...
