Vertikaldrehmaschinen gebraucht kaufen

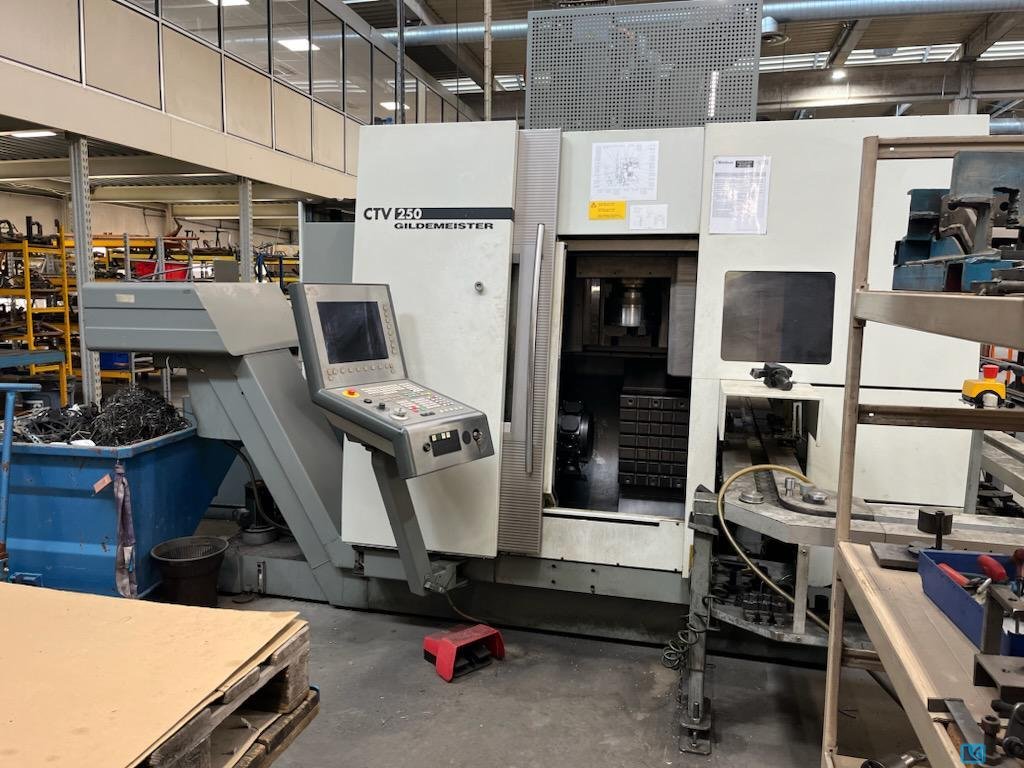

Vertikaldrehmaschine DMG Mori CTV 250 Baujahr: 2017 2. Maschine linke Ausführung -Vollspannzylinder -Schranierbandspäneförderer -4-farbige Meldleuchte -Umlaufendes, umrüstfreies Werkstücktransportsystem in Schlepprahmenausführung ohne Schlepprahmen- -ohne Fußschalter Technische Daten Arbeitbereich: Planweg: 700 mm Längsweg: 300 mm Futterdurchmesser max. 250 mm Vorschub und Eilgang: Eilgang in X: 60 m/min Eilgang in Z: 40 m/min Drehspindel: Spindelkopfgröße: 170h 5 mm Spindelbohrung: 57 mm Spindeldurchmesser im vorderen Lager: 120 mm Hauptantrieb 1: Antriebsleistung: 25 kW Drehzahlbereich von - bis: 20- 5000 U/min Drehmoment: 280 Nm

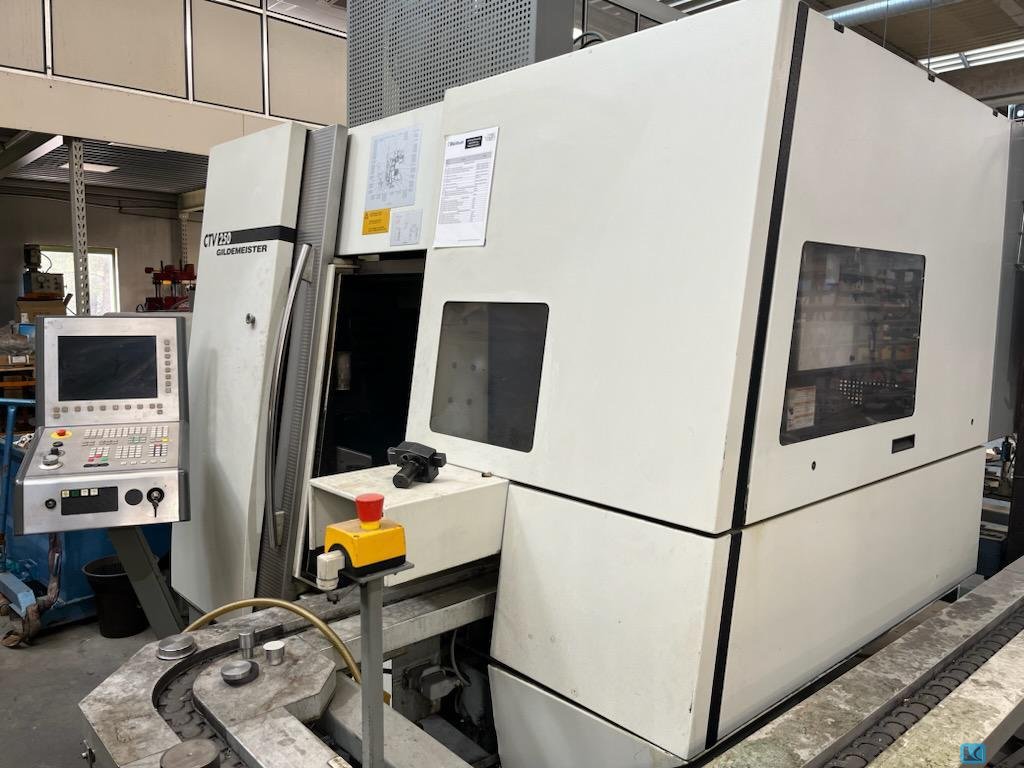

Vertikaldrehmaschine DMG Mori CTV 250 Baujahr: 2017 1. Maschine rechte Ausführung -Vollspannzylinder -Schranierbandspäneförderer -4-farbige Meldleuchte -Umlaufendes, umrüstfreies Werkstücktransportsystem in Schlepprahmenausführung ohne Schlepprahmen- -ohne Fußschalter Technische Daten Arbeitbereich: Planweg: 700 mm Längsweg: 300 mm Futterdurchmesser max. 250 mm Vorschub und Eilgang: Eilgang in X: 60 m/min Eilgang in Z: 40 m/min Drehspindel: Spindelkopfgröße: 170h 5 mm Spindelbohrung: 57 mm Spindeldurchmesser im vorderen Lager: 120 mm Hauptantrieb 1: Antriebsleistung: 25 kW Drehzahlbereich von - bis: 20- 5000 U/min Drehmoment: 280 Nm

2 Stück gebr. Pick-up Vertikaldrehmaschinen mit Transportsystem TrackMotion Arbeitsbereich Futterdurchmesser mm 260 Umlaufdurchmesser mm 280 Werkstückdurchmesser mm 200 Werkstücklänge mm 200 Verfahrweg – X-Achse mm 760 Verfahrweg – Z-Achse mm 415 Eilganggeschwindigkeit – X-Achse m/min 60 Eilganggeschwindigkeit – X-Achse m/min 30 Hauptspindel Spindelflansch nach DIN 55026 Größe 6 Spindeldurchmesser im vorderen Lager mm 110 Spindeldrehzahlen max. U/min 4.500 Volle Leistung ab Spindeldrehzahl U/min 850 Spindelpositioniergenauigkeit Grad +/- 0,01 Winkelgrad Leistung bei 40% / 100% ED kW 25 / 18 Drehmoment bei 40% / 100% ED Nm 280 / 200 Revolver für angetriebene Werkzeuge Scheiben ...

Pick-up Vertikaldrehmaschine mit Y-Achse Arbeitsbereich Futterdurchmesser mm 160 Umlaufdurchmesser mm 200 Werkstückdurchmesser mm 100 Werkstücklänge mm 150 Verfahrweg – X-Achse mm 700 Verfahrweg – Y-Achse mm +/- 50 Verfahrweg – Z-Achse mm 375 Eilganggeschwindigkeit – X-Achse m/min 60 Eilganggeschwindigkeit – Y-Achse m/min 30 Eilganggeschwindigkeit – Z-Achse m/min 30 Hauptspindel Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. U/min 6.000 Volle Leistung ab Spindeldrehzahl U/min 2.500 Spindelpositioniergenauigkeit Grad +/- 0,01 Winkelgrad Leistung bei 40% / 100% ED kW 19,5 / 12,5 Drehmoment bei 40% / 100% ED Nm 77 / 59  ...

1 Pick-up Vertikaldrehmaschine Futterdurchmesser mm 160 Umlaufdurchmesser mm 210 Drehdurchmesser mm 130 Werkstücklänge mm 100 Verfahrweg – X-Achse mm 400 Verfahrweg – X-Achse (Arbeitsweg) mm 150 Verfahrweg – Z-Achse mm 200 Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. mm/min 6.500 Eilgang X-Achse m/min 60 Eilgang Z-Achse m/min 30 Scheibenrevolver mit angetriebenen Werkzeugen Scheibenrevolver Stationen 12 Schaftdurchmesser DIN 69880 mm 40 Drehzahl max. U/min 4.000 Drehmoment bei 10% ED Nm 37 Drehmoment bei 25% ED Nm 26 Drehmoment bei 100% ED Nm 14 Elektrik und Hauptspindelantrieb Antriebsleistung Elektrische Ausführung  ...

Pick-up Vertikaldrehmaschine Arbeitsbereich Futterdurchmesser mm 160 Umlaufdurchmesser mm 210 Drehdurchmesser mm 130 Werkstücklänge mm 100 Verfahrweg – X-Achse mm 400 Verfahrweg – X-Achse (Arbeitsweg) mm 150 Verfahrweg – Z-Achse mm 200 Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. mm/min 6.500 Eilgang X-Achse m/min 60 Eilgang Z-Achse m/min 30 Scheibenrevolver mit angetriebenen Werkzeugen Scheibenrevolver Stationen 12 Schaftdurchmesser DIN 69880 mm 40 Drehzahl max. U/min 4.000 Drehmoment bei 10% ED Nm 37 Drehmoment bei 25% ED Nm 26 Drehmoment bei 100% ED Nm 14 Elektrik und Hauptspindelantrieb Antriebsleistung Elektrische ...

Pick-up Vertikaldrehmaschine Arbeitsbereich Futterdurchmesser mm 160 Umlaufdurchmesser mm 210 Drehdurchmesser mm 130 Werkstücklänge mm 100 Verfahrweg – X-Achse mm 400 Verfahrweg – X-Achse (Arbeitsweg) mm 150 Verfahrweg – Z-Achse mm 200 Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. mm/min 6.500 Eilgang X-Achse m/min 60 Eilgang Z-Achse m/min 30 Scheibenrevolver mit angetriebenen Werkzeugen Scheibenrevolver Stationen 12 Schaftdurchmesser DIN 69880 mm 40 Drehzahl max. U/min 4.000 Drehmoment bei 10% ED Nm 37 Drehmoment bei 25% ED Nm 26 Drehmoment bei 100% ED Nm 14 Elektrik und Hauptspindelantrieb Antriebsleistung Elektrische ...

Pick-up Vertikaldrehmaschine Arbeitsbereich Futterdurchmesser mm 160 Umlaufdurchmesser mm 210 Drehdurchmesser mm 130 Werkstücklänge mm 100 Verfahrweg – X-Achse mm 400 Verfahrweg – X-Achse (Arbeitsweg) mm 150 Verfahrweg – Z-Achse mm 200 Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. mm/min 6.500 Eilgang X-Achse m/min 60 Eilgang Z-Achse m/min 30 Scheibenrevolver mit angetriebenen Werkzeugen Scheibenrevolver Stationen 12 Schaftdurchmesser DIN 69880 mm 40 Drehzahl max. U/min 4.000 Drehmoment bei 10% ED Nm 37 Drehmoment bei 25% ED Nm 26 Drehmoment bei 100% ED Nm 14 Elektrik und Hauptspindelantrieb Antriebsleistung Elektrische ...

Vertikales CNC - Dreh Fräszentrum Hersteller : EMAG Steuerungssystem: FANUC 18 iTB Baujahr : 2007 Technische Daten max. Drehdurchmesser: 220 mm max. Drehhöhe: 110 mm Verfahrwege: X: 570 mm Z: 200 mm Vorschübe Schnellvorschub (X / Z): 50/30 m / min Revolver: Anzahl der Positionen: 12 Werkzeughalter: VDI40 max. Drehzahl M- Werkzeuge : 6000 U / min max. Leistung M- Werkzeuge: 8.5 kW Spindel: Spindelnase: DIN55026 - Größe 6 Motorleistung: 27/18 kW Drehmoment: 303/202 Nm Geschwindigkeiten: 0 bis 4500 U / min C-Achse: 0.001 Grad Teilemagazin: Kapazität für Teile Durchmesser 30 bis 85 mm: 30 Pos Kapazität für Teile Durchmesser 30 bis 160 mm: 18 pos Kapazität f ...

1995 mit Lade Tisch komplette Dokumentation

Arbeitsbereich Futterdurchmesser mm 160 / 200 Umlaufdurchmesser mm 210 Drehdurchmesser mm 160 Verfahrweg – X-Achse mm 725 Verfahrweg – Z-Achse mm 200 Spindelflansch nach DIN 55026 Größe 5 Spindeldurchmesser im vorderen Lager mm 80 Spindeldrehzahlen max. U/min 6.500 Eilgang – X-Achse m/min 60 Eilgang – Z-Achse m/min 30 Scheibenrevolver mit angetriebenen Werkzeugen Scheibenrevolver mit angetriebenen Werkzeugen Stationen 12 Schaftdurchmesser DIN 69880 VDI mm 40 Elektrische Ausführung und Hauptspindel – Antriebsleistung Elektrische Ausführung – Spannung/Frequenz V/Hz 400-230/50 Antriebsleistung kW 24 Drehmoment Nm 153 Maschinenmaße und Gewichte Maschinengewicht kg 6.500 Masch ...

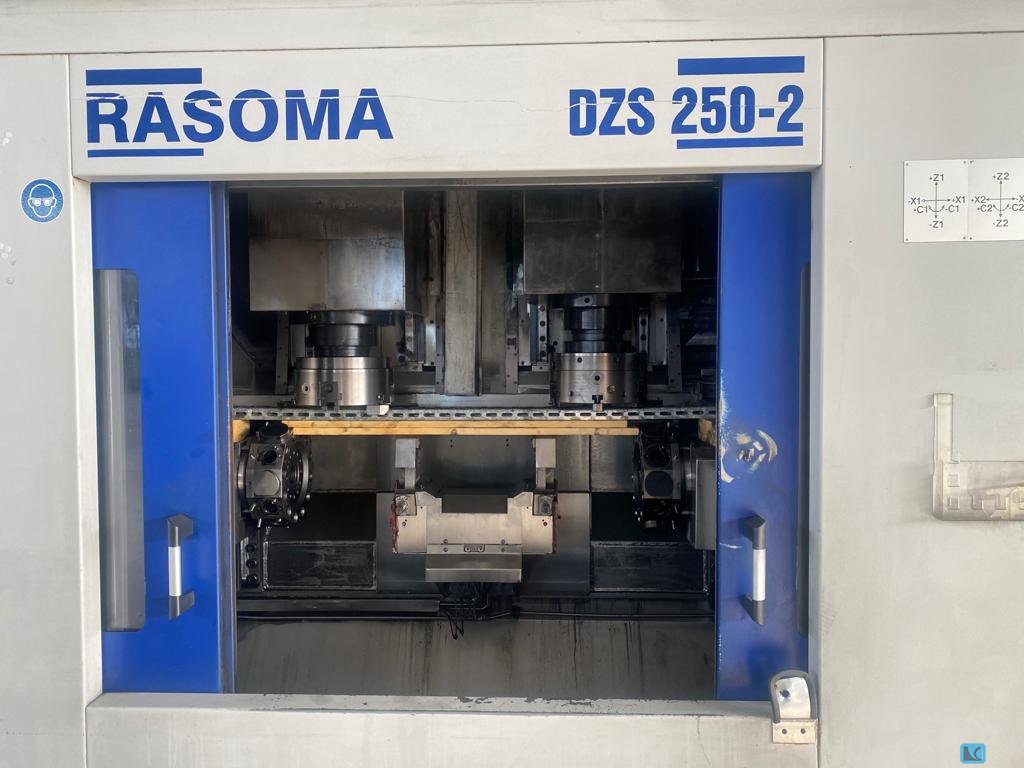

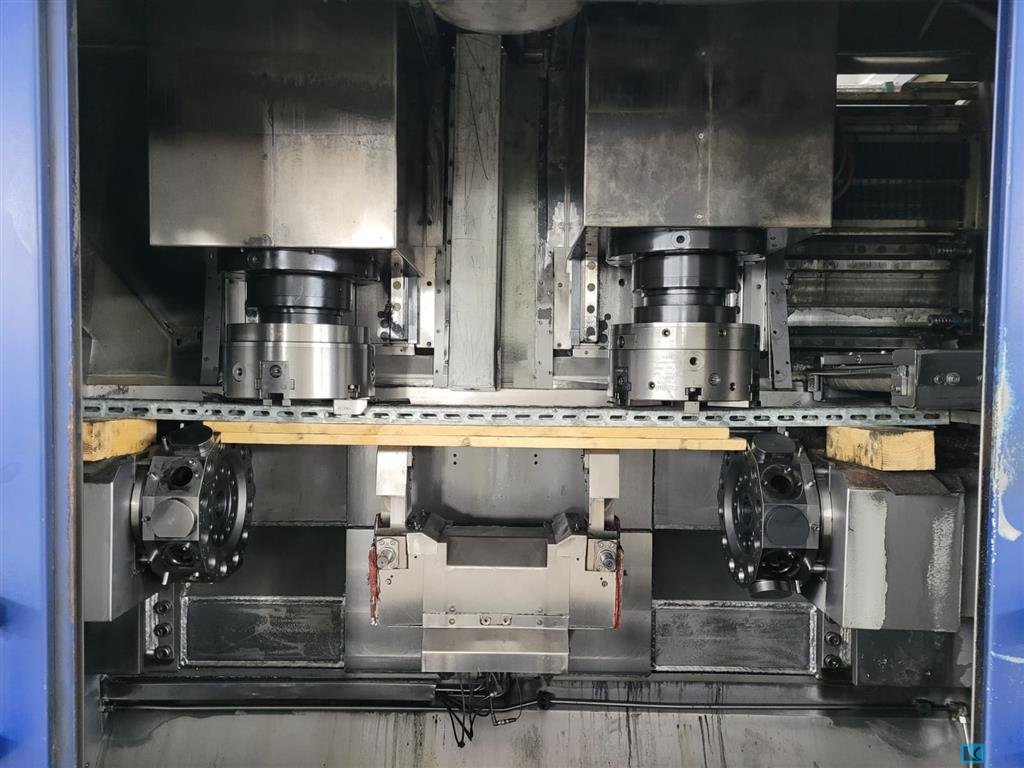

Pick-up Doppelspindel Vertikaldrehmaschine Arbeitsraum OP 10 und OP 20 Futterdurchmesser max. mm 200 Umlaufdurchmesser mm 210 Werkstückdurchmesser mm 160 Verfahrweg – X-Achse mm 725 Verfahrweg – Z-Achse mm 200 Eilgang – X-Achse m/min 45 Eilgang – Z-Achse m/min 30 Motorspindeln OP 10 und OP 20 Anzahl der Spindeln 2 Spindelflansch nach DIN 55026 Größe 5 Spindeldrehzahlen max. mm/min 6.500 Antriebsleistung kW 2 x 24 Drehmoment Nm 2 x 153 Scheibenrevolver mit angetriebenen Werkzeuge OP 10 und OP 20 Anzahl der Scheibenrevolver 2 Zylinderschaftaufnahmen DIN 69880 Stationen 2 x 12 Schaftdurchmesser mm 40 Elektrische Ausführung Elektrische Ausführung – Spannung/Frequenz V/Hz 40 ...

Pick-up Doppelspindel Vertikaldrehmaschine Arbeitsraum OP 10 und OP 20 Futterdurchmesser max. mm 200 Umlaufdurchmesser mm 210 Werkstückdurchmesser mm 160 Verfahrweg – X-Achse mm 725 Verfahrweg – Z-Achse mm 200 Eilgang – X-Achse m/min 45 Eilgang – Z-Achse m/min 30 Motorspindeln OP 10 und OP 20 Anzahl der Spindeln 2 Spindelflansch nach DIN 55026 Größe 5 Spindeldrehzahlen max. mm/min 6.500 Antriebsleistung kW 2 x 24 Drehmoment Nm 2 x 153 Scheibenrevolver mit angetriebenen Werkzeuge OP 10 und OP 20 Anzahl der Scheibenrevolver 2 Zylinderschaftaufnahmen DIN 69880 Stationen 2 x 12 Schaftdurchmesser mm 40 Elektrische Ausführung Elektrische Ausführung – Spannung/Frequenz V/Hz 40 ...

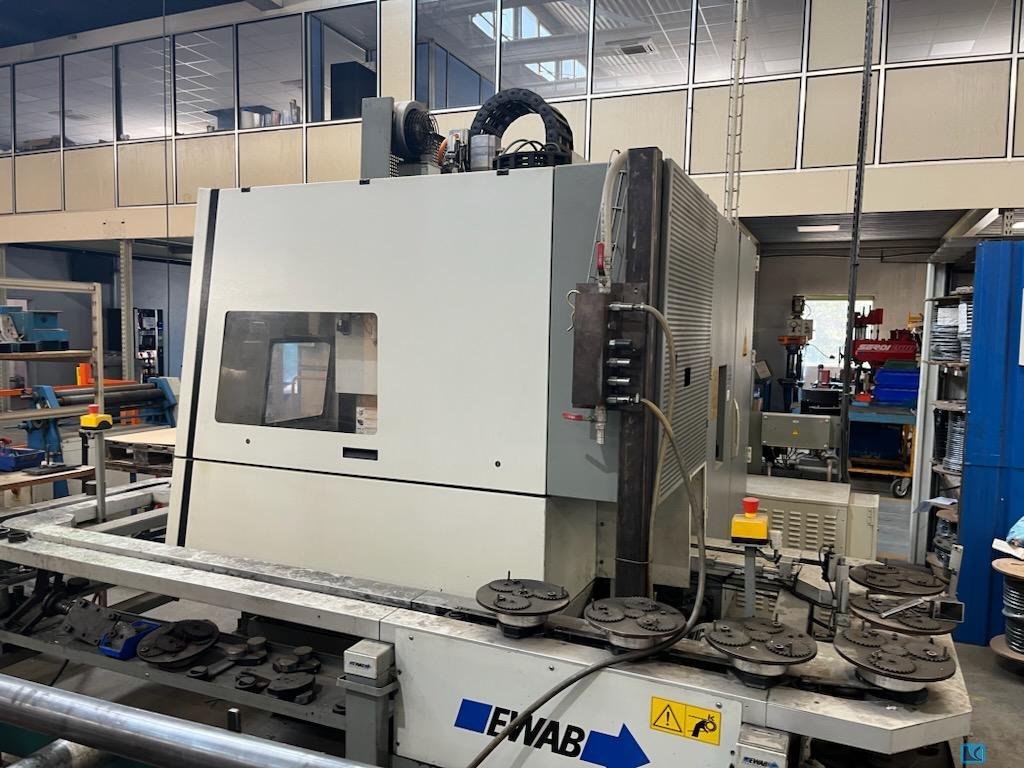

Baujahr 2009 Futterdurchmesser max, 445mm Verfahrweg X-Achse 850mm Verfahrweg Z-Achse 315mm Drehmoment max. 1200 Nm Baujahr 2009, Komplett mit Ewab Verkettungsband und Satellit. Sehr guter Zustand, sofort einsatzbereit Wir können weltweit liefern

Drehdurchmesser: mmUmlaufdurchmesser: mmDrehhöhe: mm--------------------------------------------------: FUNKTIONALITáT: - Anzahl Spindeln: 1 - Anzahl Revolver: 1 ARBEITSBEREICH -DREHEN-: - Umlaufdurchmesser (max): 306 mmHAUPTSPINDEL: - Drehzahlbereich bis: 4000 /min- Antriebsleistung: 45 kW- Spindel Drehmoment: 500 NmKREUZSCHLITTEN: - Eilgang Z: 30000 mm/min- Eilgang X: 45000 mm/minWERKZEUGMAGAZIN: - Anzahl Werkzeugpositionen: 6 ELEKTRISCHE ANSCHLUSSDATEN: - Leistungsaufnahme (gesamt): 45 kW- Anschlussspannung: 400 V- Netzfrequenz: 50 HzABMESSUNGEN / GEWICHTE: - Platzbedarf -links/rechts-: 3900 mm- Platzbedarf -vorne/hinten-: 2400 mm- Gesamthöhe: 30 ...

Drehdurchmesser: 250 mmUmlaufdurchmesser: 260 mmDrehhöhe: ca. 200 mmSteuerung: Sinumerik 840 D x-Weg: 685 mmz-Weg: 200 mmHauptspindel: Spindelflansch DIN55026: Gröáe 6 Spindellagerdurchmesser: 100 mmDrehzahl: 6000 U/minHauptantrieb: 39 kWMaximalmoment: 460 NmVorschubantrieb: Eilganggeschwindigkeit x-Achse: 45 m/minEilganggeschwindigkeit z-Achse: 30 m/minVorschubkraft: 5,5/11 kNScheibenrevolver: Zylinderschaftaufnahme DIN69880: 12 fachSchaftdurchmesser: 40 mmAnschluáleistung: 30 kWMaáe (Länge/Breite/Höhe): 3100/1700/2650 mmMaschinengewicht ca.: 7800 tZubehör:- Rundmagazin - pick up - Futter KNCS-N-260 mit Backenschnellwechsel- Scheibenrevolver auch für angetriebene Werkzeuge- 3 angetriebene Werkzeugh ...

Pick-up Doppelspindel Vertikal Wellendrehmaschine mit Endenbearbeitung Arbeitsbereich – Flussrichtung von links nach rechts Futterdurchmesser mm 250 Werkstückdurchmesser mm 140 Spitzenweite mm 630 Werkstück Länge – abhängig von Anbauteilen mm 630 Gewicht kg 20 6-fach Endenbearbeitungsrevolver zum Ablängen und Zentrieren – A1 – Spur 1 angetriebene Werkzeuge Positionen 6 1 Position unten + oben mit Innenkühlung Werkstückgreifer Positionen 1 Werkzeugaufnahme HSK C63 Werkzeugdurchmesser mm 120 Werkzeuglänge mm 120 Drehzahl max. U/min 3.000 Antriebsleistung bei 40% / 100% ED kW 47 / 31 Drehmoment bei 40% / 100% ED Nm 150 / 100 Verfahrweg gesamt – X-Achse mm 143 / -192 Ve ...

Siehe anhang Foto: Liste LAGER AUFRAEUMUNG bis 31.01.2016 muss alles raus daher preisguenstig die angegeben Preise sind bis zu diesem Datum gueltig

Steuerung Siemens 840 D SL Drehdurchmesser 800 mm Umlaufdurchmesser 850 mm Drehhöhe 350 mm 8-fach Palettenwechsler Be- und Entlade System Horizontale Frässpindel auf Y- Achse nit HSK 100 Werkzeugmagazin für 30 Werkzeuge Schanierbandförderer Kühlmittelanlage Hochdruckanlage 20 bar Papierbandfilter Revolver für Angetriebene Werkzeuge

CNC Karusselldrehmaschine FKD 30 Bahnsteuerung: Siemens 840D sl Bearbeitungsbereich: Durchmesser 3500mm Bearbeitungshoehe: 3000mm Werkstueckgewicht: max. 25 Tonnen Angetriebene Werkzeuge: Drehzahl 0-3000 U/min Werkzeugaufnahme: ISO 50 zum Bohren und Fräsen, Capto C8 zum Drehen Planscheibendrehzahl: 0 - 150 U/min Pickupstation: 5 Plaetze. Filteranlage: 3000 Liter inkl. Hochdruckpumpe 25 bar Spaenefoerderer: 3 Stueck Anmerkungen: 2Staender Karusselldrehmaschine mit verfahrbahrem Querbalken (W-Achse verstellbar) Support (X-Achse) mit einem Dreh- und Fraesstoessel (Z-Achse, Stoessel 300mm x 300mm) mit angetriebenen Werkzeugen C-Achse (Planscheibe) durch Master-Slave Verspannung spielfrei Hergestel ...
