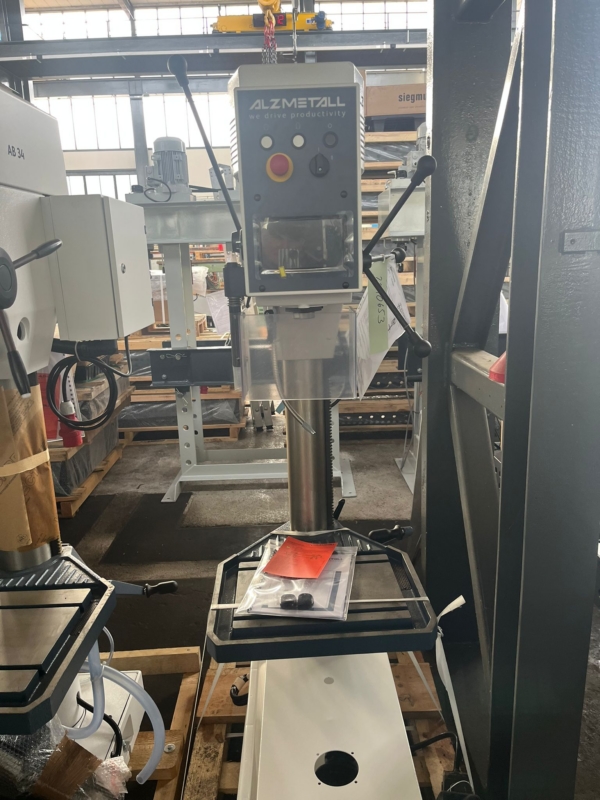

ALZMETALL AX 3s iTRONIC Säulenbohrmaschine

Bohrleistung in Stahl St 60: 25 mm
Bohrvermögen in St 60: 30 mm
Gewindeschneiden in ST 60: M 16
Gewindeschneiden in Guss: M 20
Kurzspindel: MK 3
Spindelhub: 140 mm
Ausladung: 293 mm
Säulendurchmesser: 115 mm
Maschinentisch - nutzbare Auflage: 514x360 mm
T-Nuten Anzahl - Breite - Abstand: 2x14x224 mm
Abstand Spindel - Ständer min./max.: 132/724 mm
Vorschub: von Hand
Antrieb: stufenlos
Spindeldrehzahl: 225-4300 U/min.
Motor: 1,0/1,6 kW
Betriebsspannung: 400 V
Serienmäßige Ausrüstung:
- 7 TFT - LCD-Display mit Touch-Funktion:
* Manuelle Eingabe Spindeldrehzal-Sollwert
* Drehzahlanzeige-Istwert
* Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme
* Virtuelle Bohrtiefen.Skala im Display
* Maschinen-Zustandsanzeigen und Warnhinweise im Display
* Serviceinformationen
* Wählbare Bediensprache: DE/EN/FR/ES/IT/NL/RU
- Gewindeschneideinrichtung, für das Gewindeschneiden mit Anschlag, max.
6 Gewinde/min (Gewindeschneidleistung spindeldrehzahlabhängig), Gewindetiefe
einstellbar über Tiefenanschlag und im TFT - LCD-Display (4 Werkzeuge)
- Drehzahleinstellung stufenlos, mittels Verstellhebel
- Spindelschutz mit elektrischer Absicherung
- Drei separate Taster für Rechtslauf - Linkslauf - Stopp
- Pilzdrucktaster (verrastend) für NOT-HALT
- Hauptschalter, abschließbar
- Rechts- und Linkslauf durch Schützsteuerung
- Steuerspannung 24 Volt, Schutzart IP 54
- Lackierung: DD-Strukturlack Signalweiß RAL 9003, PANTONE 4545c, schwarz
Sonderausstattung:
Pos. 20.5
Fußschalter ergänzend zur Gewindeschneideinrichtung, zum Umschalten der
Spindeldrehrichtung im Prozess
Pos. 25.
Kühlmitteleinrichtung B, bestehend aus: separatem Behälter (33 l), Pumpe mit
Motorschutzschalter, kompletter Armatur
Pos. 37.5
Technologierechner im Display
Der Technologierechner führt durch die Zerspannungsaufgabe Ermittlung der
Schnittdaten über folgendes Parameter:
- Fertigungsverfahren
- Werkzeugdurchmesser
- Schnittgeschwindigkeit
- Materialtabelle
- Übernahmefunktion der Spindeldrehzahl als Sollwert
