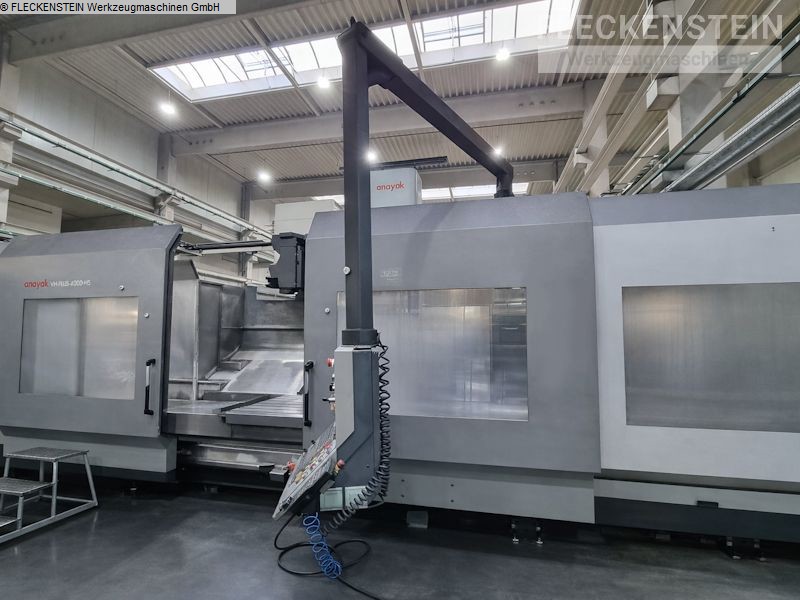

ANAYAK VH Plus - 4000 HS Bettfräsmaschine - Universal

x-Weg: 4.000 mm
y-Weg: 1.700 mm
z-Weg: 1.500 mm
Steuerung: HEIDENHAIN iTNC 530
Aufspanntisch: -
Aufspannfläche: 4.200 x 1.100 mm
max. Werkstückgewicht: 10.000 kg/m²
T-Nutenanzahl x -größe: 7 x 22 mm Abstand 150 mm
Vorschübe: -
X-, Y- und Z-Achse, stufenlos: 2 - 10.000 mm/min
Orthogonal-Indexierbarer-Fräskopf: -
Schwenkbereich vordere/hintere Ebene: 0,02 x 0,02 ° = 162 Pos.,
Leistung bei S1/S6 ED: 30 kW
Drehzahlbereich, stufenlos: 60 - 6.000 min-1
max. Drehmoment: 1.500 Nm
Werkzeugaufnahme: SK 50 – DIN 69871
ZF - Getriebe: 2 Getriebestufen
automatischer Werkzeugwechsler ATC: -
Werkzeugplätze: 60 Plätze
Werkzeugdurchmesser max.: 125/200 mm
Werkzeuglänge max.: 400 mm
Werkzeuggewicht max.: 25 kg
Wechselpositionen: Horizontal/Vertikal
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: 50 t
Raumbedarf ca.: 11,0 x 6,0 x 4,6 m
Ausstattung / Zubehör
Universal-Fräskopf UAD, 0,02x0,02°, Positionierung über innere Hirth-Verzahnung
Spindeldrehzahl max. 6.000 min-1
Achsantriebe über Präzisions-Kugelgewindetriebe und digitale Servomotoren
CNC-Steuerung HEIDENHAIN iTNC 530
Elektronisches Handrad HEIDENHAIN HR 410
3D Messtaster m&h
Schwenkbares Bedienpult zur Maschinenbedienung vor oder hinter der Maschine
Automatischer Werkzeugwechsler mit 60 Magazinplätzen
Zweikreisige Kühlmittelanlage mit Bandfilter und 350l Fassungsvermögen,
Hochdruckpumpe 36bar und innere Kühlmittelzufuhr durch die Spindel
Drei St. Späneförderer, davon zwei Späneförderer im Arbeitsraum
Teleskopische Stahlabdeckung der X-Achse
Vertikale Führung unten mit Stahlvorhang abgedeckt
Arbeitsraumverkleidung an den Seiten geschlossen.
Die manuellen Schiebetüren an der Vorderseite der Maschine können über die
gesamte Länge des Spanntisches geöffnet werden.
Hydrauliksystem
Vorbereitung 4. Achse zur Platzierung eines Rundtisches auf dem Maschinentisch
Beleuchtung des Arbeitsbereichs
Lackierung RAL 7035 lichtgrau / RAL 7016 anthrazit
Lieferung auf Wunsch gegen Aufpreis incl. Aufsatzrundtisch möglich
