CNC Langdrehautomat CITIZEN A20-3F7 wurde 2018 in Thailand von CITIZEN
MACHINERY ASIA CO., LTD. gebaut. Die Maschine, die für die
Präzisionsbearbeitung von langen Werkstücken mit einem maximalen
Durchmesser von 25 mm konzipiert wurde, ist eine ausgezeichnete Wahl
für viele Branchen, wie z. B. die Automobil- oder Luft- und
Raumfahrtindustrie. Die Bearbeitung erfolgt in einem großen
Arbeitsraum mit zwei Spindeln mit C-Achse und Schneidwerkzeugen aus
einem Magazin mit 21 Plätzen. Die hohe thermische Stabilität des
Bettes im Inneren reduziert effektiv die Hitzeeinwirkung und erhöht
die Lebensdauer aller Komponenten und Werkzeuge.
Der CNC Drehautomat CITIZEN A20 VII wird mit einer umfangreichen
Ausstattung angeboten, zu der u.a. ein LNS-Stangenlader und eine
intelligente CNC-Steuerung mit vielen nützlichen Funktionen gehören.
Das Gesamtgewicht der Maschine beträgt 2200 kg.
Technische Daten der CNC Drehmaschine CITIZEN A20-3F7
Allgemeine Daten
- Anzahl der Achsen: 5 (X1, X2, Y1, Z1, Z2)
- Eilgang in der X1-Achse: 18 m/min
- Eilgang in der X2,Y1,Z1,Z2-Achse: 32 m/min
- Maximaler Drehdurchmesser: 20 mm (25 mm Option)

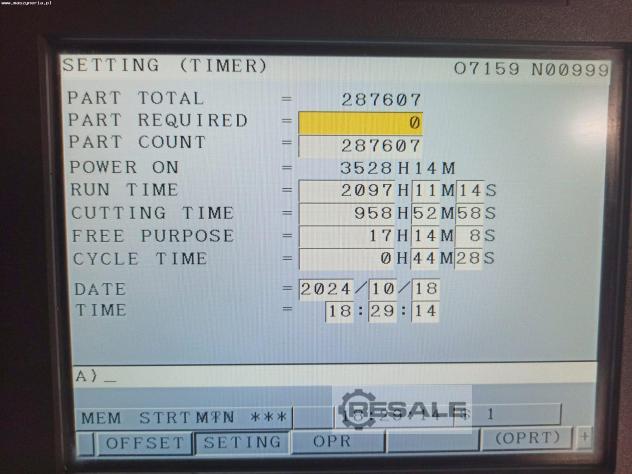

- Betriebsstunden: 2097 h
- Einschaltdauer der Maschine: 3528 h
- Spannungsversorgung: 3x 200 V; 50/60 Hz
- Abmessungen (L x B x H): 2120 x 1240 x 1750 mm
- Gewicht der Maschine CITIZEN A20-3F7: 2200 kg
Hauptspindel
- maximaler Drehdurchmesser: 20 mm (25 mm Option)
- Maximale Drehlänge: 200 mm
- maximale Drehgeschwindigkeit: 10000 U/min
- Leistung des Hauptantriebs: 3,7 kW
- C-Achse
- Indexierung der C-Achse: 0,001°
Gegenspindel
- maximaler Drehdurchmesser: 20 mm (25 mm Option)
- Maximale Drehlänge: 80 mm
- Maximale Drehgeschwindigkeit: 8000 U/min
- Leistung des Hauptantriebs: 1,5 kW
- C-Achse
- Indexierung der C-Achse: 0,001°
Werkzeugkopf
maximale Anzahl von Werkzeugen: 21, davon:
– angetriebene Werkzeuge: 4
– Drehwerkzeuge: 5
– Bohrwerkzeuge: 4 vorne/ 8 hinten
Maximale Drehgeschwindigkeit der angetriebenen Werkzeuge: 6000
U/min
Antriebsleistung der angetriebenen Werkzeuge: 0,75 kW
Ausstattung des CNC Drehzentrums CITIZEN

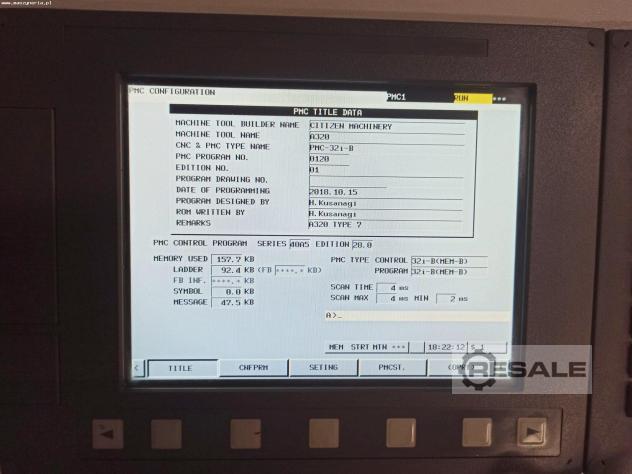

- CNC-Steuerung: FANUC Series 32i-B
Bearbeitungspaket für lange Werkstücke
Vergrößerung des Bearbeitungsdurchmessers auf 25 mm an beiden
Spindeln
Gestell zum Aufnehmen langer Werkstücke
Rohr zur Aufnahme von langen Werkstücken
Hülsenmutter für Spindel
Flansch
Drehbare Hülse

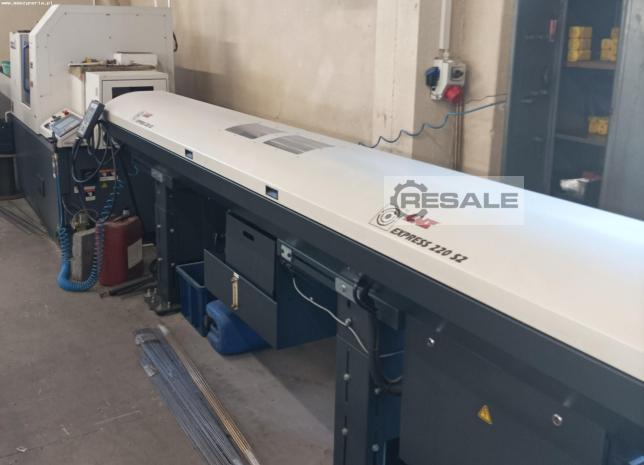

- Stangenlader: LNS Express 220
maximale Stangenlänge: 3 m
maximaler Stangendurchmesser: 20 mm
minimaler Stangendurchmesser: 2 mm
- Buchsen für Stangenlader
- zusätzlicher Kanal im Stangenlader
- Späneförderer
- gestifteter Spannzangensitz für Haupt- oder Gegenspindel zur
Bearbeitung von Polygonen
- angetriebener Werkzeughalter für Scheibenfräser vom Gegenschlitten
Polen
