CITIZEN CINCOM A20 VIPL CNC Drehmaschinen

CNC-Drehmaschine CITIZEN CINCOM A20 VIPL aus dem Jahr 2006 gewährleistet höchste Präzision und Effizienz im Produktionsprozess. Während der Bearbeitung reduziert das speziell entwickelte Bett mit seiner steifen Struktur und hohen thermischen Stabilität effektiv die Wärmeeinwirkung, was zu einer erhöhten Lebensdauer und Zuverlässigkeit der Maschine führt. All dies, kombiniert mit einem modularen Design mit einer reduzierten Anzahl von Teilen, macht die CINCOM A20 VIPL CNC-Drehmaschine ideal für verschiedene Arten von Produktion.

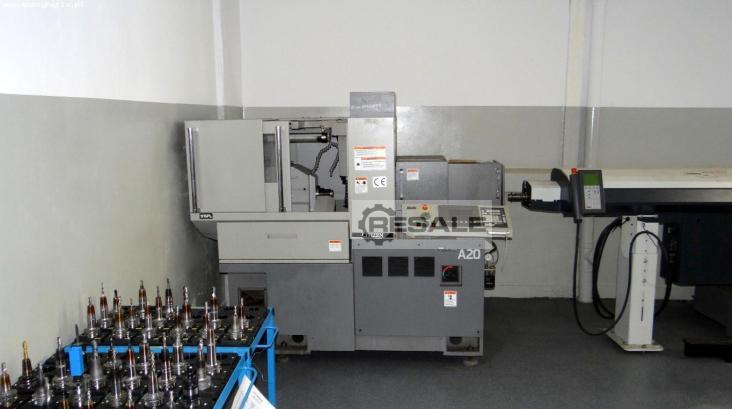

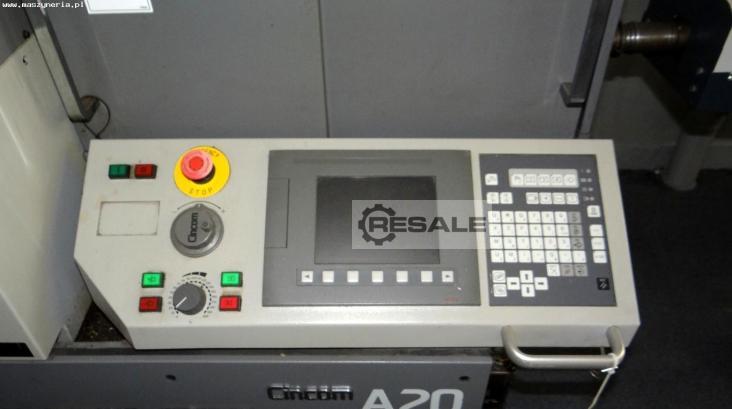

Werkstücke mit einem maximalen Durchmesser von 20 mm und einer Länge von 135 mm werden in 7 Achsen von einer leistungsstarken Hauptspindel bearbeitet, die mit einem Wechselstrommotor synchronisiert ist und eine Elektrospindel bildet. Eine Buchse, die von einem separaten Wechselstrommotor angetrieben wird, ist ebenfalls mit der Hauptspindel der Maschine synchronisiert. Das Bedienpult besteht aus einer intuitiven FANUC 32i CNC-Steuerung, einem Speicherkartensteckplatz und einem elektronischen Rad neben dem Monitor, mit dem die Programme bei jeder Geschwindigkeit überprüft werden können.

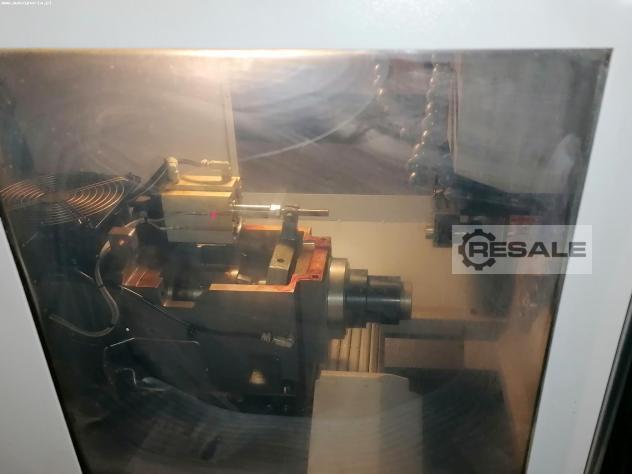

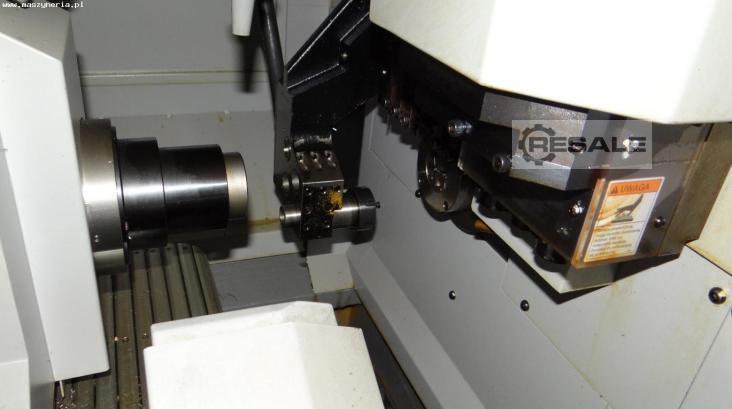

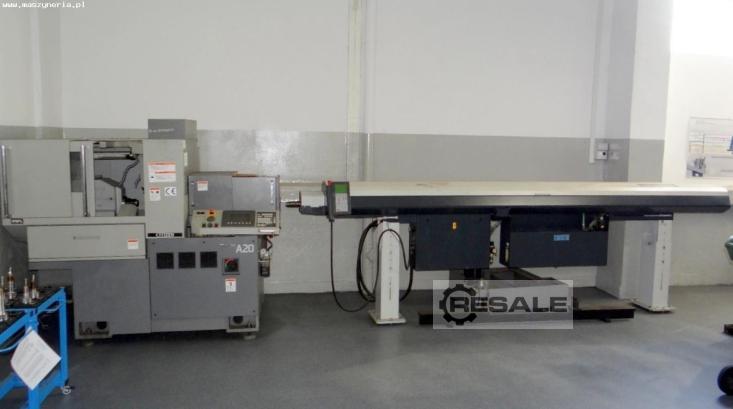

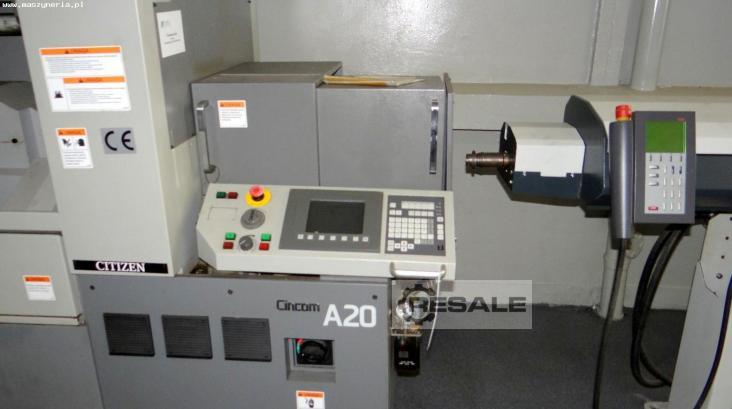

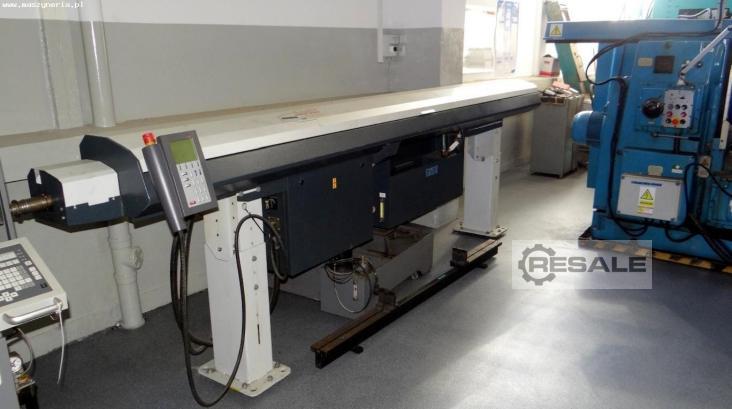

Die Drehmaschine wird mit einer breiten Ausstattung angeboten, darunter eine Abgreifspindel, angetriebene Werkzeuge und ein LNS Express 220 Stangenlader. Die Maschine war nur 69 Stunden lang in Betrieb. Die Langdrehautomat CITIZEN wiegt 2300 kg.

Technische Daten der CNC-Drehmaschine CITIZEN CINCOM A20 VIPL
- Arbeitsstunden: 69 h
- Anzahl der Achsen: 7
- maximaler Drehdurchmesser (Hauptspindel): 20 mm
- Maximale Drehlänge: 165 mm
- maximaler Drehdurchmesser (Abgreifspindel): 20 mm
- Maximale Fanglänge: 80 mm
- Stangendurchmesserbereich: 2-20 mm
- Eilgang in der X1-Achse: 18 m/min
- Eilgang in den Achsen Y1, Z1, X2, Z2: 32 m/min
- Indexierung der C-Achse (Hauptspindel): alle 0,001°
- Indexierung der C-Achse (Abgreifspindel): alle 0,001°
- Maximale Drehgeschwindigkeit (Hauptspindel): 8000 U/min
- Maximale Drehgeschwindigkeit (Abgreifspindel): 8000 U/min
- maximale Antriebsleistung (Hauptspindel): 3,7 kW
- Maximale Antriebsleistung (Gegenspindel): 1,5 kW
- Gesamtzahl der Werkzeuge im Kopf: 21
- Anzahl der angetriebenen Werkzeuge: 4
- Anzahl der schneidenden Werkzeuge: 5
- Anzahl der festen Werkzeuge für Stirnbohrungen: 4
- Anzahl der festen Werkzeuge für das Hinterbohren: 8
- Maximale Umdrehungsgeschwindigkeit der angetriebenen Werkzeuge: 8000 U/min
- Antriebsleistung der angetriebenen Werkzeuge: 0,75 kW
- automatischer Stangenwechsel
- Fassungsvermögen des Kühlmitteltanks: 150 l
- Abmessungen (L x B x H): 2120 x 1240 x 1750 mm
- Gewicht der Maschine: 2300 kg

Ausstattung der Drehmaschine CINCOM A20
- CNC-Steuerung: FANUC 32i

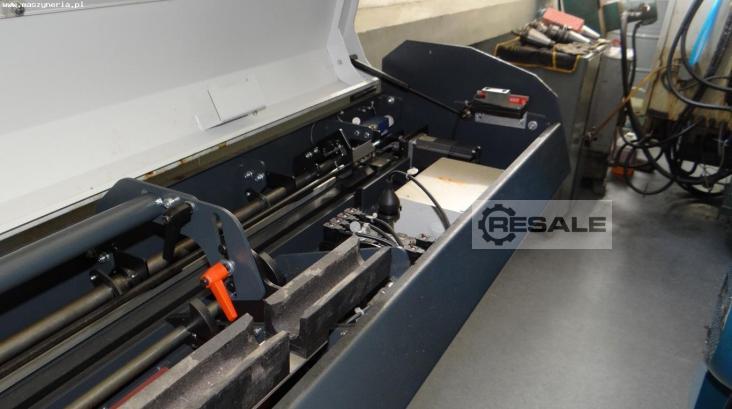

- Stangenlader: LNS Express 220
- Abgreifspindel
- Werkstückseparator (Vorrichtung zum Auffangen der fertigen Werkstücke von der Abgreifspindel)
- Werkstückauswurfvorrichtung mit Durchgang
- Werkstücktransporteur
- Werkzeughalter mit 5 Positionen
- 2×4 Positionssupport für die Rückseitenbearbeitung
- 4-Positionen-Support für die Frontbearbeitung
- Spannbuchse für die Hauptspindel: TF25
- Führungsbuchse mit Antrieb
- Antrieb für rotierende Werkzeughalter
- Zentralschmierung
- Sperrluftflansch
- Arbeitsraum-Beleuchtung
