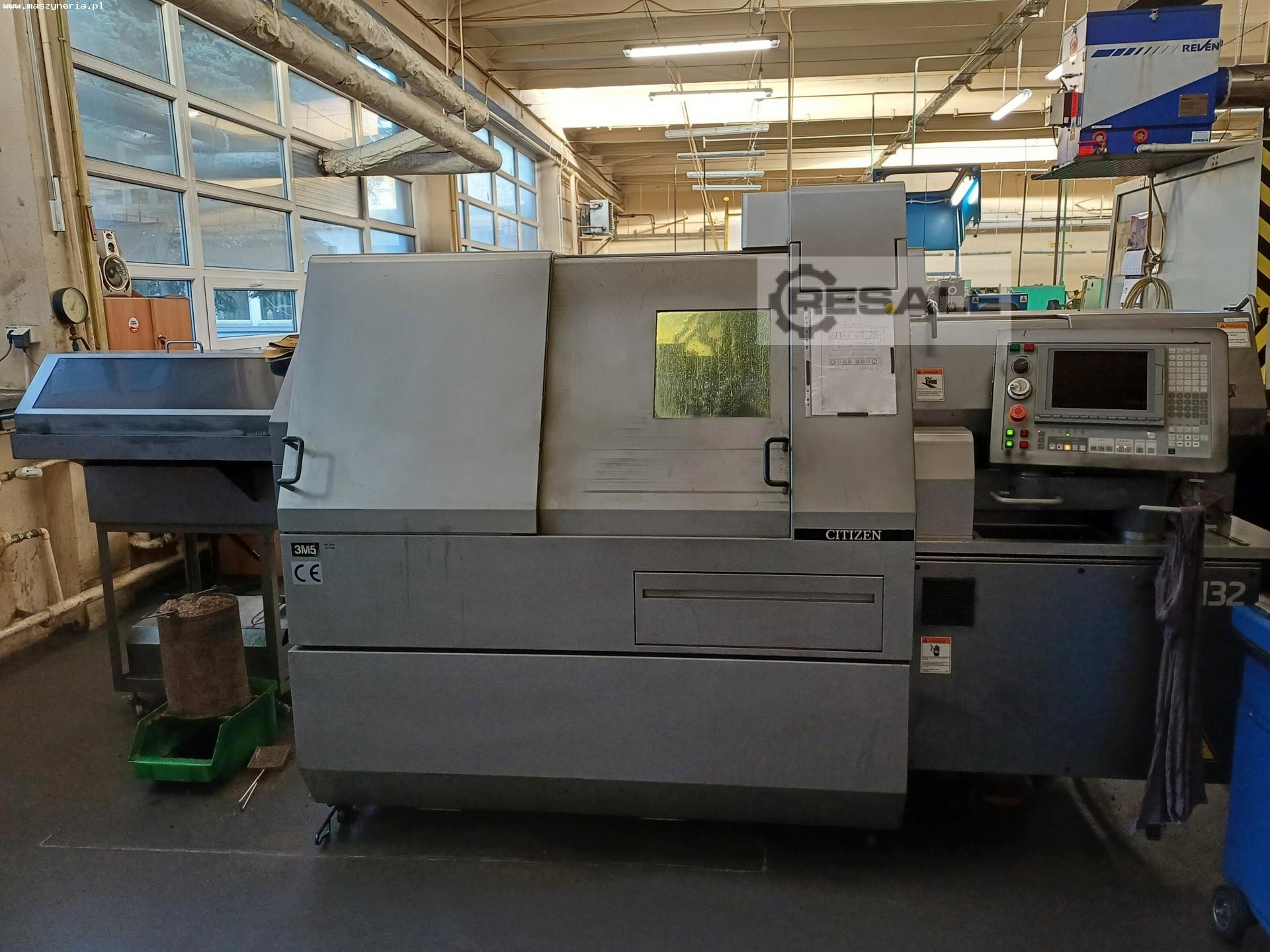

CNC Langdrehautomat CITIZEN M32 V wurde 2006 in Japan von CITIZEN
MACHINERY CO., LTD. gebaut. Die für die Präzisionsbearbeitung von
Werkstücken mit komplexen Geometrien konzipierte Maschine zeichnet
sich durch den Einsatz einer Reihe modernster Lösungen zur Steigerung
der Gesamteffizienz der Produktion aus. Dazu gehören unter anderem
zwei zuverlässige Spindeln mit C-Achse und geräumige
Werkzeugstationen. Darüber hinaus reduziert ein speziell entwickeltes
Bett mit hoher thermischer Stabilität perfekt die Hitzeeinwirkung und
erhöht die Lebensdauer aller Komponenten und Werkzeuge. Ergänzt wird
dies alles durch eine intelligente MITSUBISHI CNC-Steuerung mit vielen
nützlichen Funktionen. Die Langdrehautomat CITIZEN M32V wiegt 3200
kg.
Technische Daten der CNC-Drehmaschine CITIZEN M32 V
Allgemeine Daten
- maximaler Drehdurchmesser: 32 mm
- Drehlänge in einem Hub: 320 mm
- Maximale Drehlänge: 600 mm
- Maximale Stangenlänge: 3300 mm
- Eilgang in allen Achsen: 25 m/min

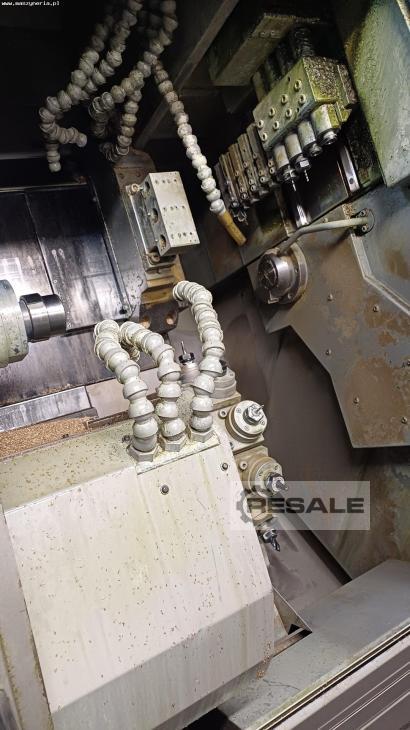

- maximale Anzahl von Werkzeugen: 22 + α, einschließlich:
Werkzeuge im Revolver: 10
angetriebene Werkzeuge an der Hauptspindel: 4
Schneidwerkzeuge an der Hauptspindel: 5
Werkzeuge an der Gegenspindelhalterung: 3
- Abmessungen des Schaftes des Drehmessers: 16 x 16 x 60/ 130 mm
- Durchmesser des Gegenspindelhalters: 25,4 mm
- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen (L x B x H): 2800 x 1370 x 1790 mm
- Gewicht der Maschine CITIZEN M32 V: 3200 kg
Hauptspindel
- Bohrkapazität: 12 mm
- Kapazität des Gewindeschneidens: M12
- Maximale Drehzahl: 8000 U/min
- Minimale Drehzahl: 200 U/min
- Antriebsleistung: 5,5 kW
- Durchmesser der Spindelbohrung: 36 mm
- C-Achse
- Indexierung der C-Achse: 0,001°
Gegenspindel
- Bohrkapazität: 10 mm
- Kapazität für Gewindeschneiden: M10
- Maximale Drehzahl: 7000 U/min
- Minimale Drehzahl: 200 U/min
- Maximaler Durchmesser des Halters: 32 mm
- Antriebsleistung: 2,2 kW
- C-Achse
- Indexierung der C-Achse: 0,001°
Angetriebene Werkzeuge
- Maximaler Bohrdurchmesser (Revolver): 10 mm
- maximaler Bohrdurchmesser (Vertikalschlitten): 8 mm
- maximaler Gewindedurchmesser (Revolver): M8
- maximaler Gewindedurchmesser (Vertikalschlitten ): M6
- Rotationsgeschwindigkeit (Revolver): 200-5000 U/min
- Drehgeschwindigkeit (Vertikalschlitten): 200-5000 U/min
- Antriebsleistung (Revolver): 2,2 kW
- Antriebsleistung (Vertikalschlitten): 1 kW
Ausstattung des CNC-Drehzentrums CITIZEN
- CNC-Steuerung: MITSUBISHI MELDAS M6

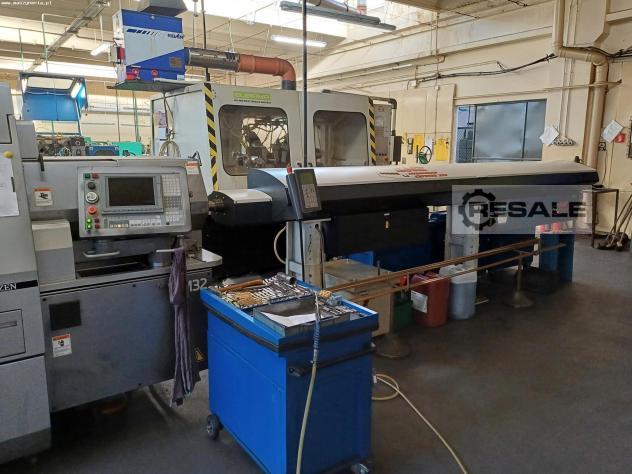

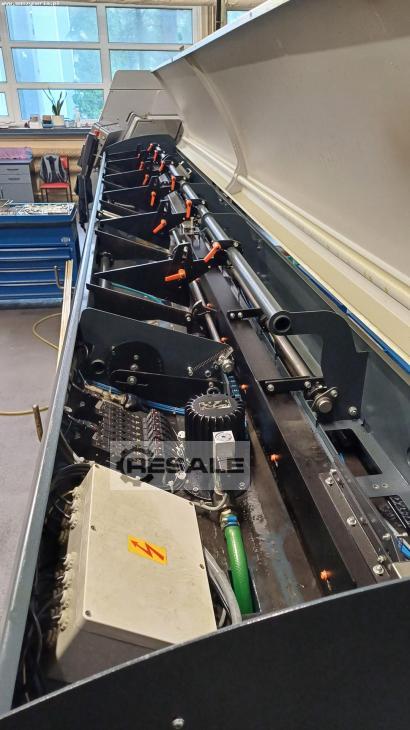

- Stangenlader: LNS HYDROBAR EXPRESS 332
- Gegenspindel
- angetriebene Führungsbuchse: NEUKOMM 28.001
- Spannzange (Hauptspindel und Gegenspindel): SCHAUBLIN F37
- Spannzangen: REGO ER16/20
- Separator zur Aufnahme der fertigen Teile
- Zentralschmierung
- Transformator
- separate Flüssigkeitskühlung
- elektronisches Drehpotentiometer
