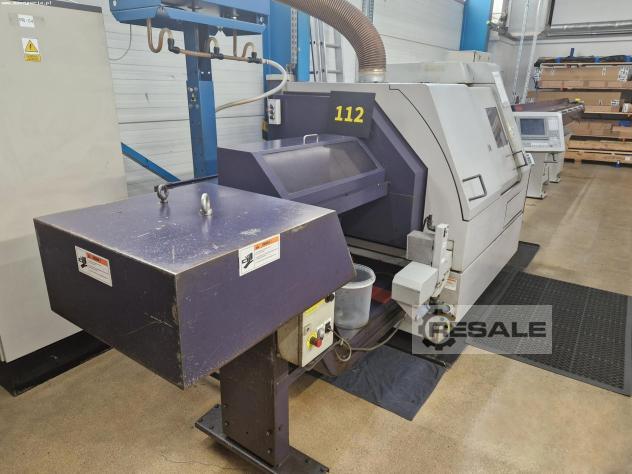

CNC Langdrehautomat CITIZEN M32 V wurde im Jahr 2003 in Japan von
CITIZEN WATCH CO., LTD. gebaut. Die Maschine dient der präzisen
8-Achs-Bearbeitung von Werkstücken mit komplexesten Geometrien. Alle
Bearbeitungsvorgänge, d.h. präzises Bohren, Gewindeschneiden und
Drehen, werden von 2 zuverlässigen Spindeln und Werkzeugen aus 3
geräumigen Werkzeugstationen ausgeführt. Darüber hinaus reduziert
das speziell entwickelte Bett mit hoher thermischer Stabilität
perfekt den Wärmeeinfluss und erhöht so die Lebensdauer aller
Komponenten und Schneidwerkzeuge.
Das Angebot umfasst auch eine breite Palette von Ausrüstungen, die
die Bearbeitungsmöglichkeiten der Maschine erheblich erweitern und
eine ausgezeichnete Wiederholbarkeit der gefertigten Teile
garantieren. Dazu gehört z.B. eine fortschrittliche CNC-Steuerung mit
vielen nützlichen Funktionen, wie Selbstdiagnose und
Programmsicherung. All dies macht die Langdrehautomat CITIZEN M32V zur
besten Wahl für viele Branchen wie die Automobil- oder
Luftfahrtindustrie. Der CNC Drehautomat M32 V wiegt 3200 kg.
Technische Daten des CNC Drehzentrums CITIZEN M32 V
Allgemeine Daten
- Anzahl der Achsen: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
- Vorschub in den Achsen X1/X2/X3: 108/120/238 mm
- Vorschub in der Y1/Y2-Achse: 275/44 mm
- Vorschub in der Z1/Z2/Z3 Achse: 325/202/410 mm
- Eilgang in der X1, Y1, Z1, X2, Z2, X3, Z3 Achse: 20 m/min
- Eilgang in der Y2-Achse: 8 m/min
- Stangenlänge: 2500 mm
- Spitzenhöhe: 1132 mm
- maximale Anzahl der Werkzeuge: 22 + α, davon:
Werkzeuge in Station 1: 5
angetriebene Werkzeuge in Station 1: 4
Werkzeuge in Station 2: 10 + α
Werkzeuge im Gegenspindelhalter: 3
- maximale Werkzeugabmessungen:
Station 1: 16 x 16 x 130 mm
Station 2: 16 x 16 x 90 mm
Station 2 (Pinole): ⌀ 25,4 mm
Gegenspindelhalter (Pinole): ⌀ 25,4 mm
- Maximaler Werkzeugdurchmesser im Drehhalter von Station 1 (Bohrer
und Schaftfräser): 10 mm
- maximaler Werkzeugdurchmesser in der Drehhalterung der Station 2:
Bohrer und Schaftfräser: 10 mm
Schlitzfräser: 60 x 15,875 mm; 63 x 16 mm
Scheibenfräser: 60 x 25,4 mm; 63 x 22 mm
Umfangsfräser: 32 x 10 mm
Polygonalfräser: 80 x 15,875 mm
- Antriebsmotorleistung der Führungshülse (10 min/Dauerbetrieb):
1,5/0,75 kW
- Leistung der Spindel in der Werkzeugstation 1: 1 kW
- Leistung der Spindel in der Werkzeugstation 2 (10 min/Dauerbetrieb):
1,5/0,75 kW
- Leistung des Servomotors der hinteren Werkzeugstation: 0,75 kW
- Fassungsvermögen Kühlmitteltank: 170 l
- Abmessungen (L x B x H): 2770 x 1370 x 1820 mm
- Gewicht der Maschine CITIZEN M32 V: 3200 kg
Hauptspindel
- maximaler Drehdurchmesser: 32 mm
- Maximale Drehlänge: 320 mm
- Bohrkapazität (Stirnseitenbearbeitung): 12 mm
- Gewindekapazität (Stirnseitenbearbeitung): M10
- Rotationsgeschwindigkeit: 200-8000 U/min
- Drehzahl der Drehwerkzeuge: 200-5000 U/min
- Drehzahlregelung: stufenlos, S + 4-stelliger numerischer Wert
- Durchmesser der Spindelbohrung: 36 mm
- Antriebsleistung (15 min/Dauerbetrieb): 5,5/3,7 kW
- Spindelindexierung: 1°
- C-Achse
- Indexierung der C-Achse: 0,001°
Gegenspindel
- Bohrkapazität (Rückseitenbearbeitung): 10 mm
- Gewindekapazität (Rückseitenbearbeitung): M8
- Rotationsgeschwindigkeit: 200-7000 U/min
- Drehzahl der Drehwerkzeuge: 200-5000 U/min
- Drehzahlregelung: stufenlos, S + 4-stelliger Zahlenwert
- Maximale Länge des Werkstücks, das aus der Gegenspindel
herausragt: 65 mm
- maximale Werkstücklänge beim Abgreifen der Stirnseite von der
Gegenspindel: 145 mm
- maximaler Durchmesser des Halters: 32 mm
- Antriebsleistung (15 min/Dauerbetrieb): 2,2/1,5 kW
- Spindelindexierung: 1°
- C-Achse
- Indexierung der C-Achse: 0,001°
Ausstattung der CNC Drehmaschine CITIZEN

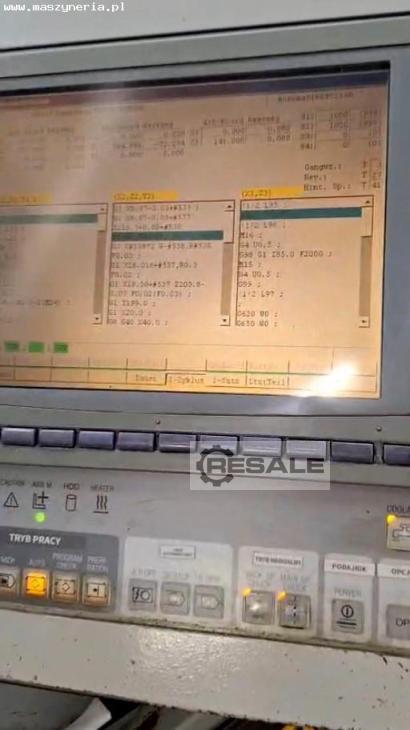

- CNC-Steuerung: CINCOM SYSTEM M6D

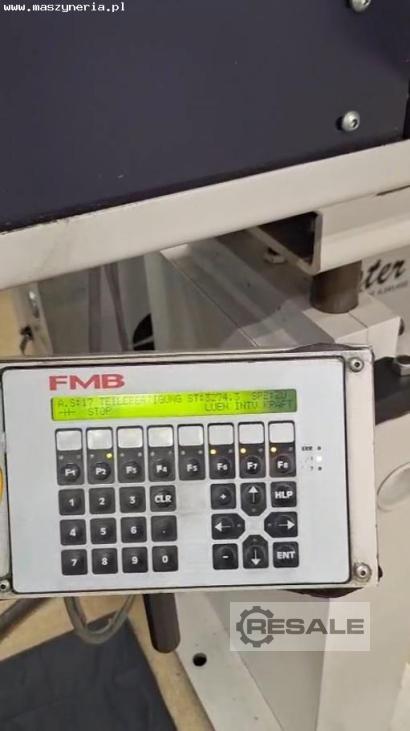

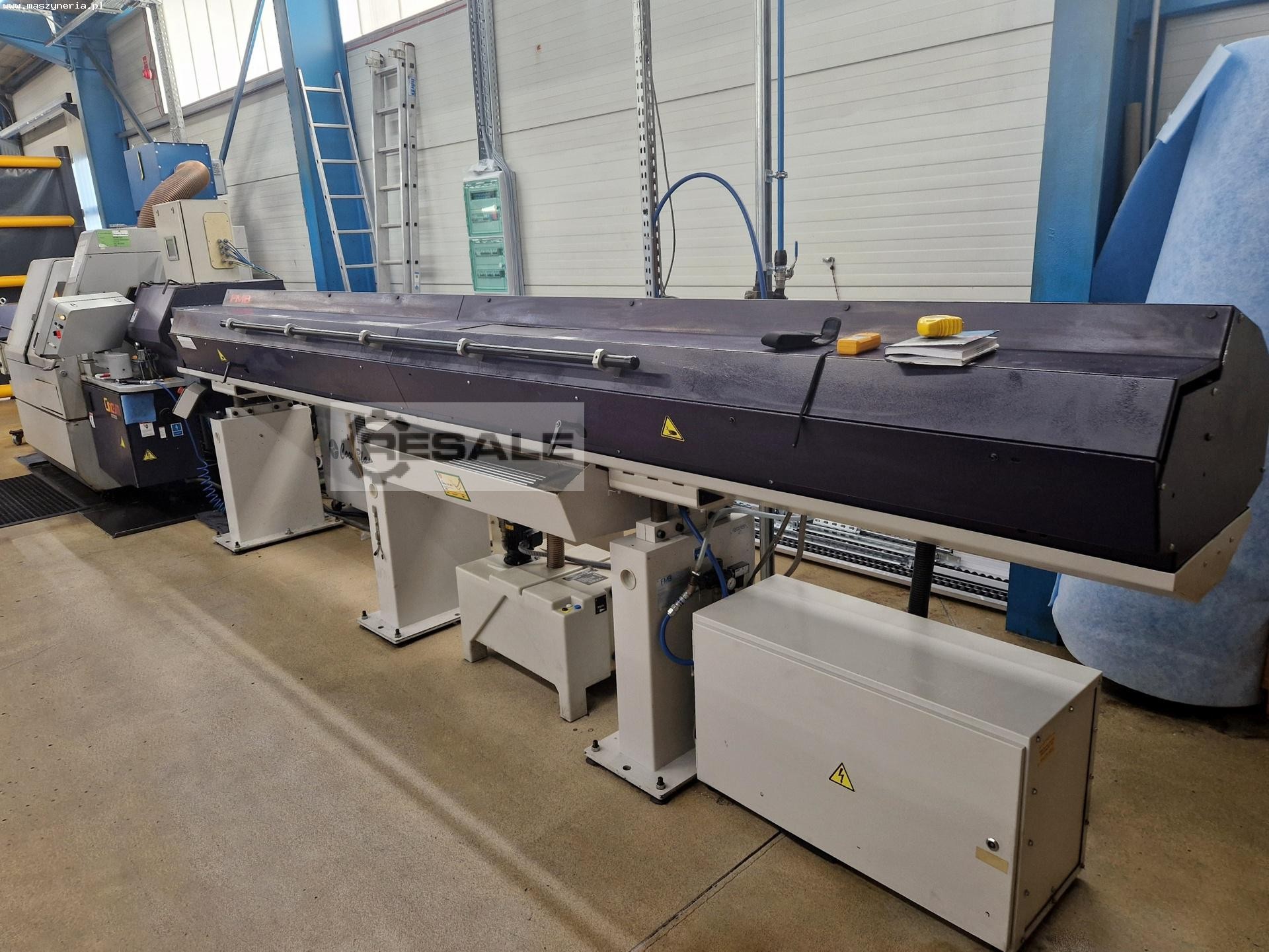

- Stangenlader: FMB
- Gegenspindel

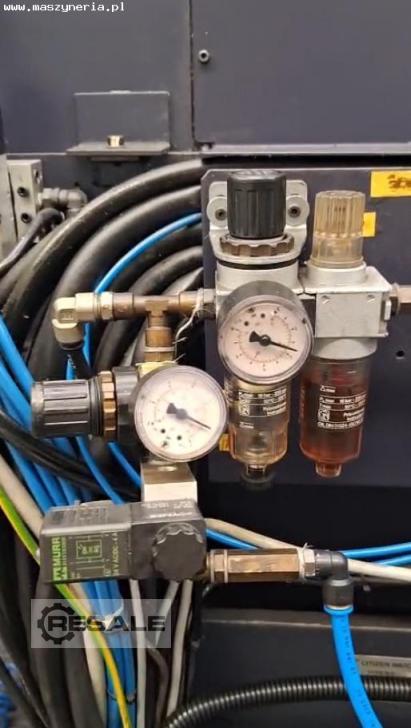

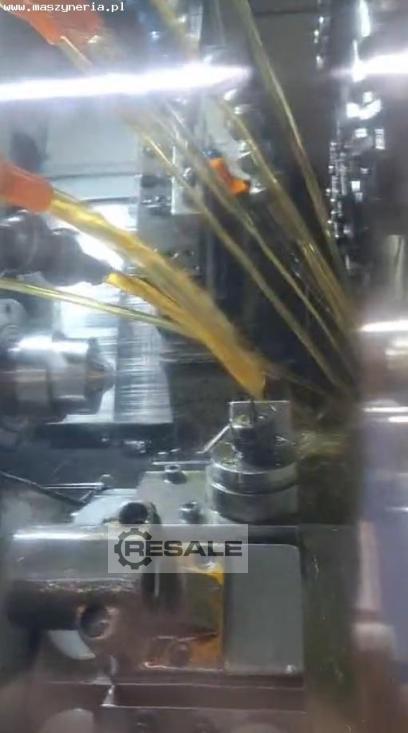

- Hochdrucksystem

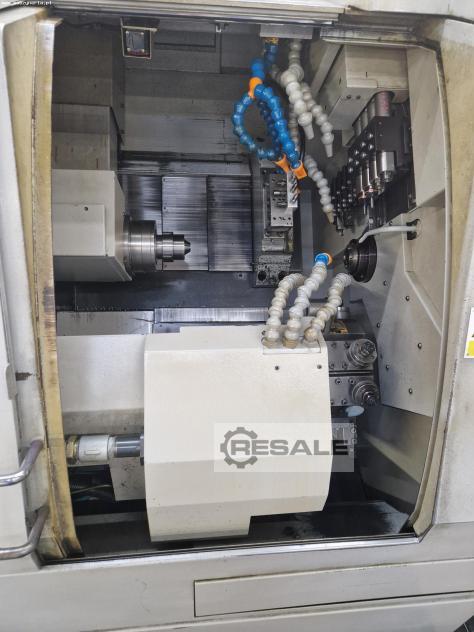

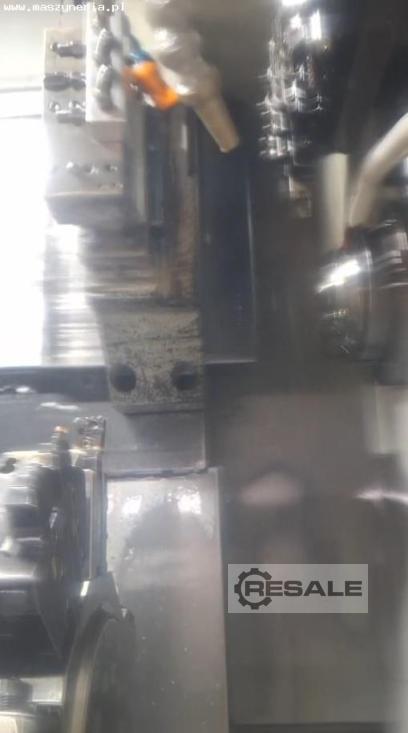

- 3 Werkzeugstationen mit einer Gesamtkapazität von 22 Werkzeugen
- Späneförderer
