Baujahr
2019

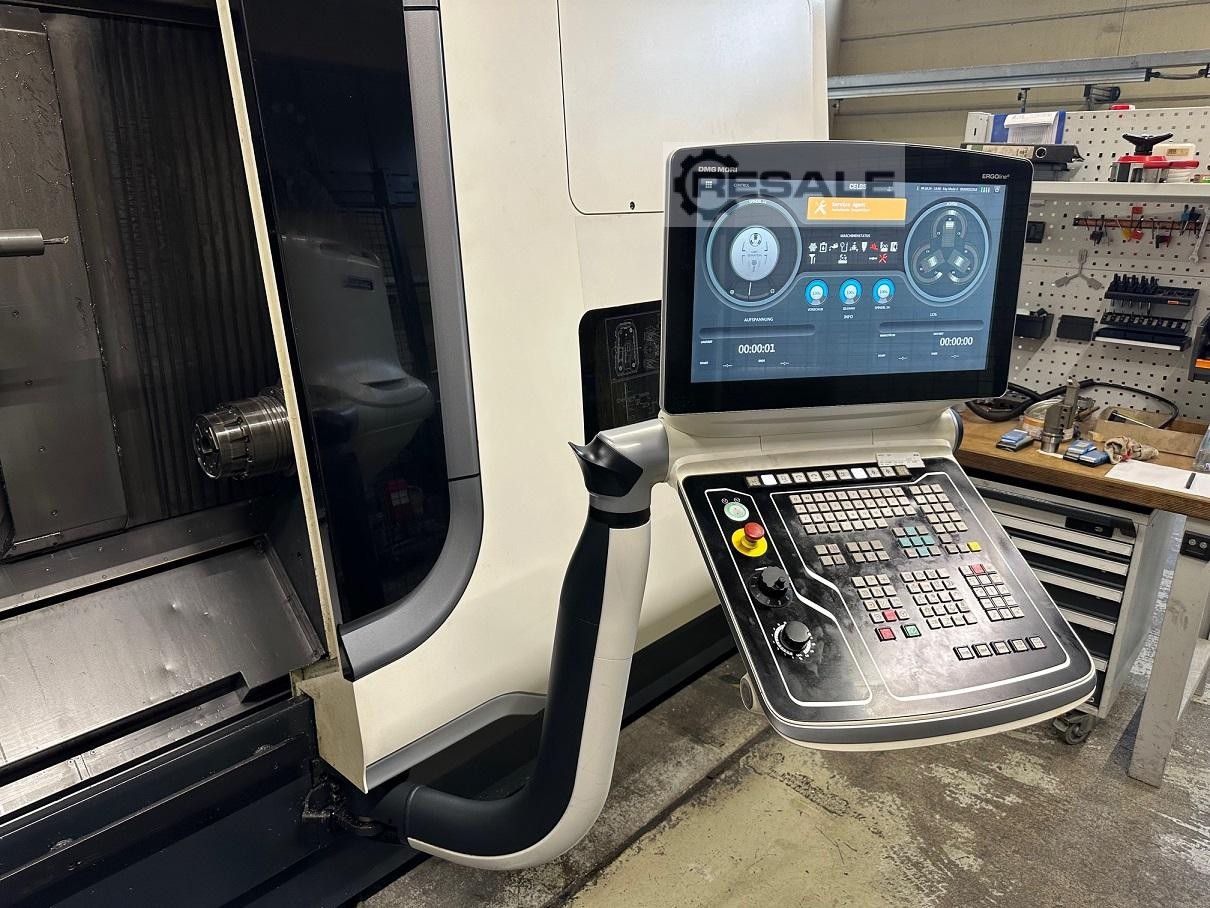

Steuerung
Celos mit Siemens 840D sl Operate
inklusive 21,5 ERGOline Control
Verfahrwege
X-Achse: 490 mm
Y-Achse: 250 mm
Z-Achse: 1.300 mm
B-Achse:+120° bis -120°
Max. Drehdurchmesser
500 mm
Max. Drehlänge
1.200 mm

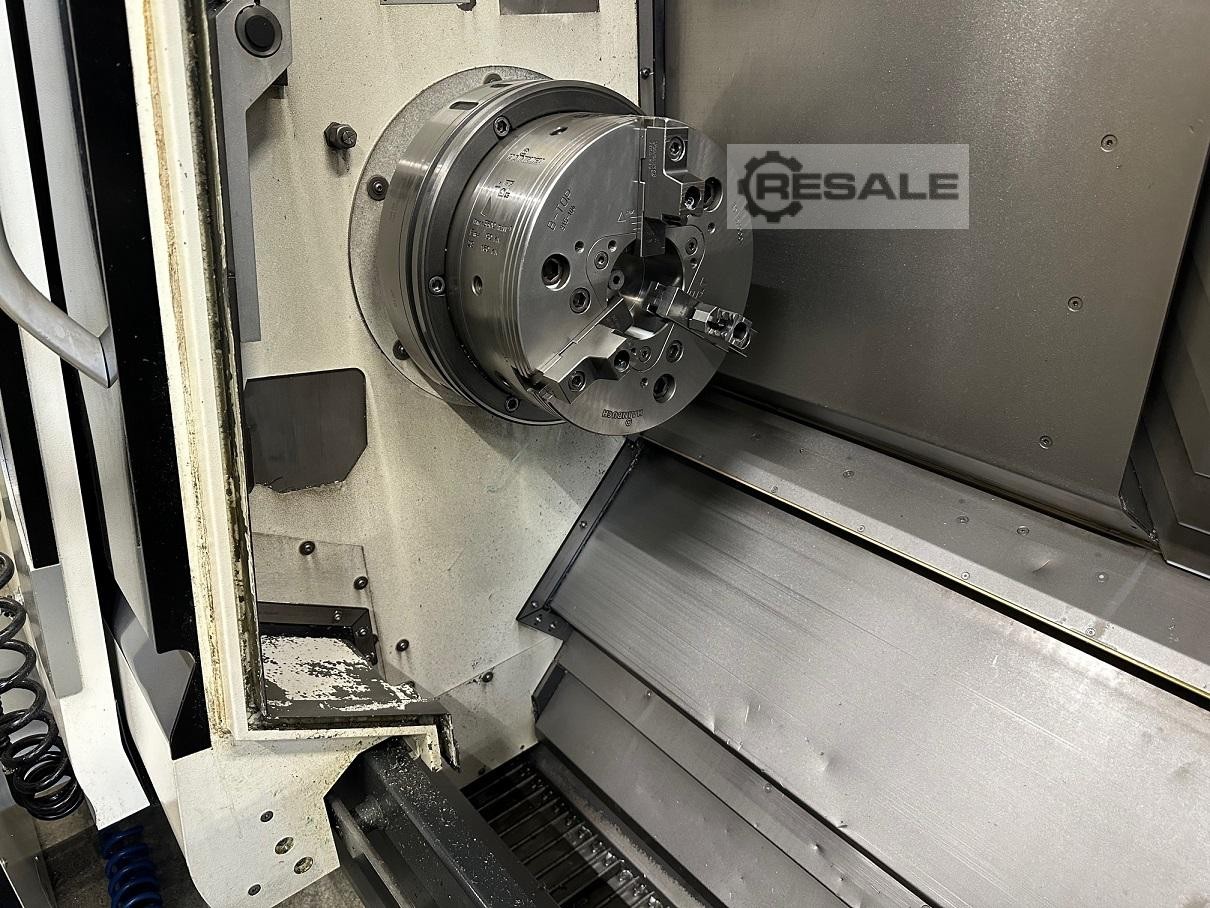

Hauptspindel
ISM102
Antriebsleistung: 37/28 kW
max. Drehmoment: 700/800 Nm
max. Spindeldrehzahl: 4.000 U/min
max. Stangendurchlass: 104 mm

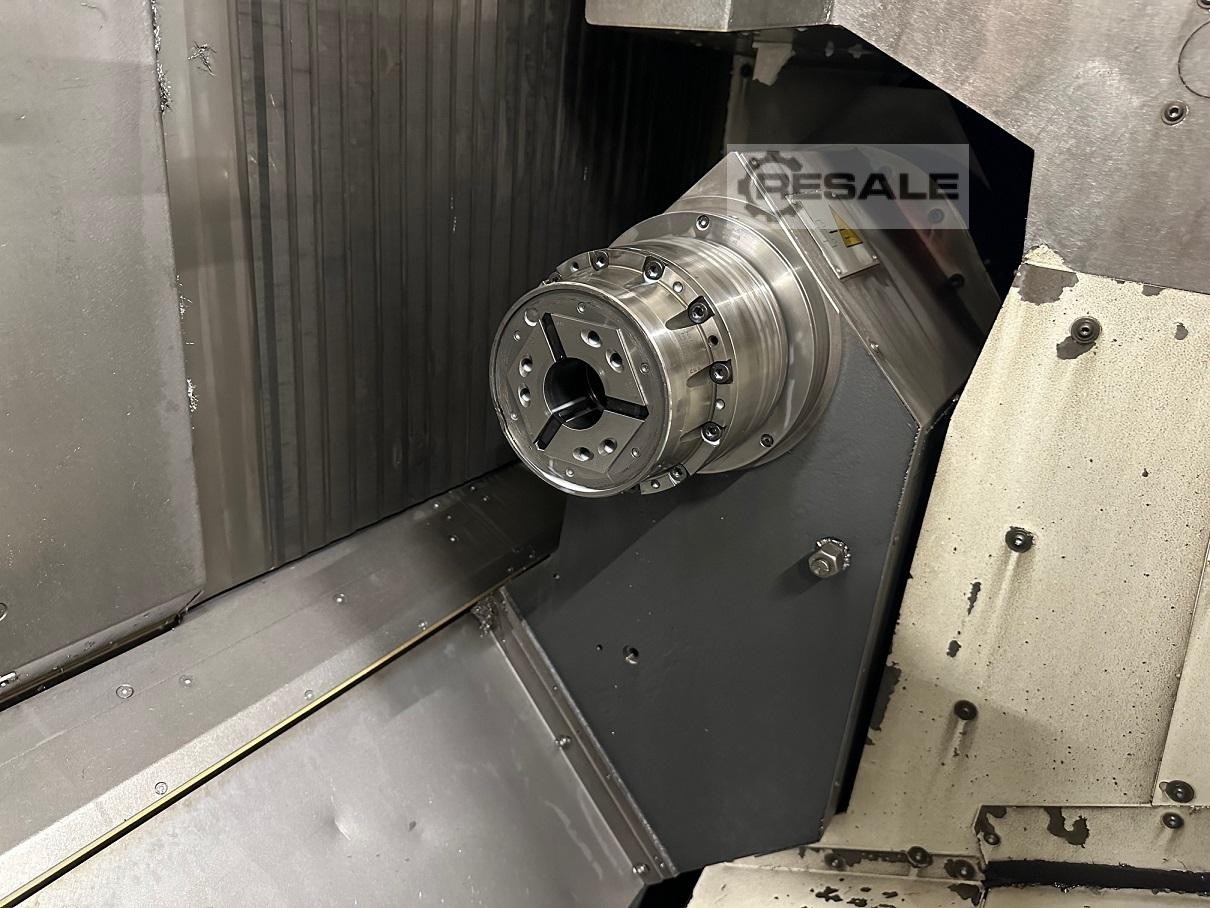

Gegenspindel
ISM52
Antriebsleistung: 14,5 kW
max. Spindeldrehzahl: 6.000 U/min

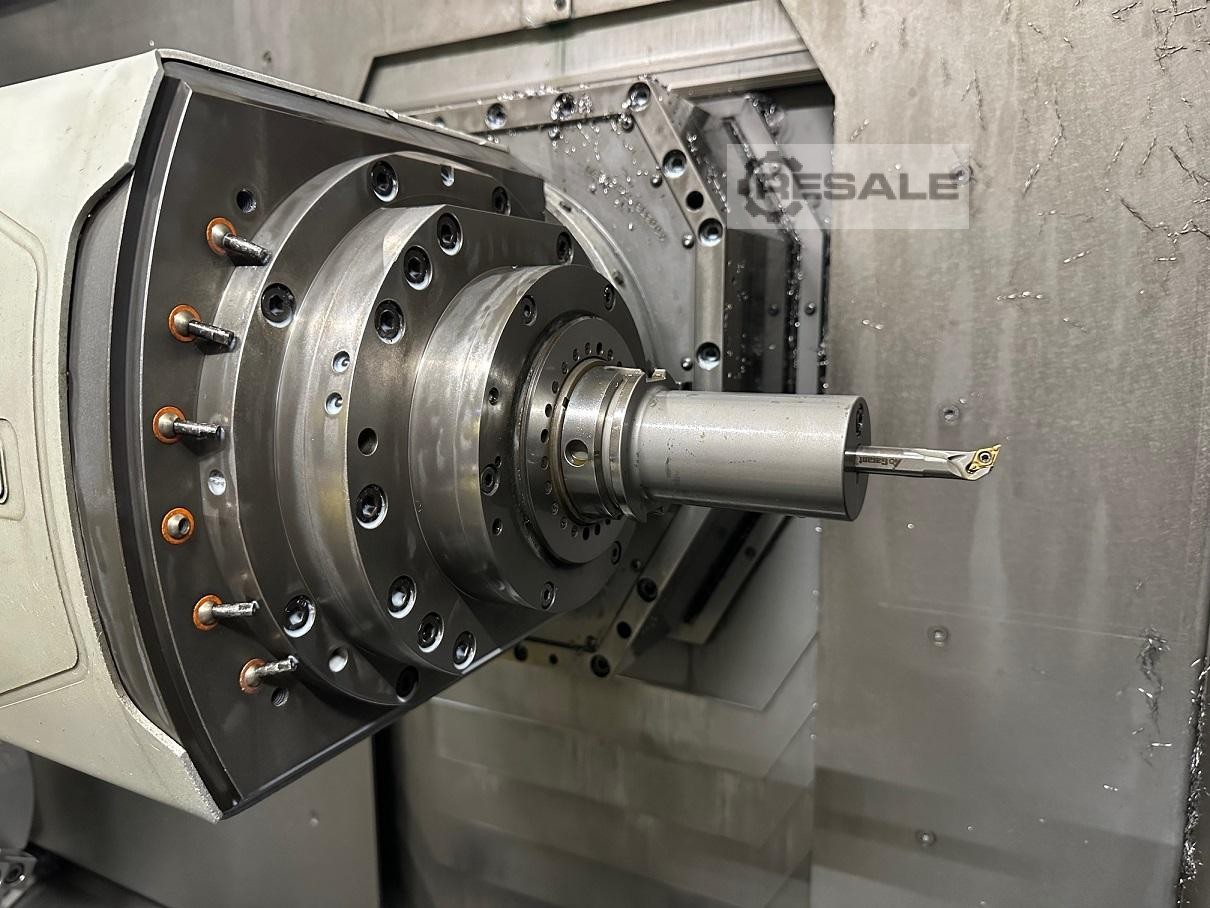

Frässpindel
Antriebsleistung: 22 kW
max. Spindeldrehzahl 12.000 U/min
HSK-63A DIN69893
Werkzeugmagazin
80 Werkzeugplätze
weitere Ausstattung
Schnittstelle für Roboter
Glasmaßstäbe in X-,Y- und Z-Achse
MP 1.0 – Machine Protection Control
Werkzeugmesstaster
Werkstückmesstaster, BLUM TC60
Sortieren der Werkzeuge im Magazin
Technologiezyklus zur Anwendung einer alternierenden Drehzahl für
schwingungskritische Spannungen
Futterspüleinrichtung an der Hauptspindel
Futterspüleinrichtung an der Gegenspindel
Differenzdruckspannung für die Gegenspindel
Späneförderer
Kühlmitteleinrichtung 8/20 bar
Kühlmittelbehälter 600 L
Bandfilteranlage
Hebepumpe mit Niveauüberwachung

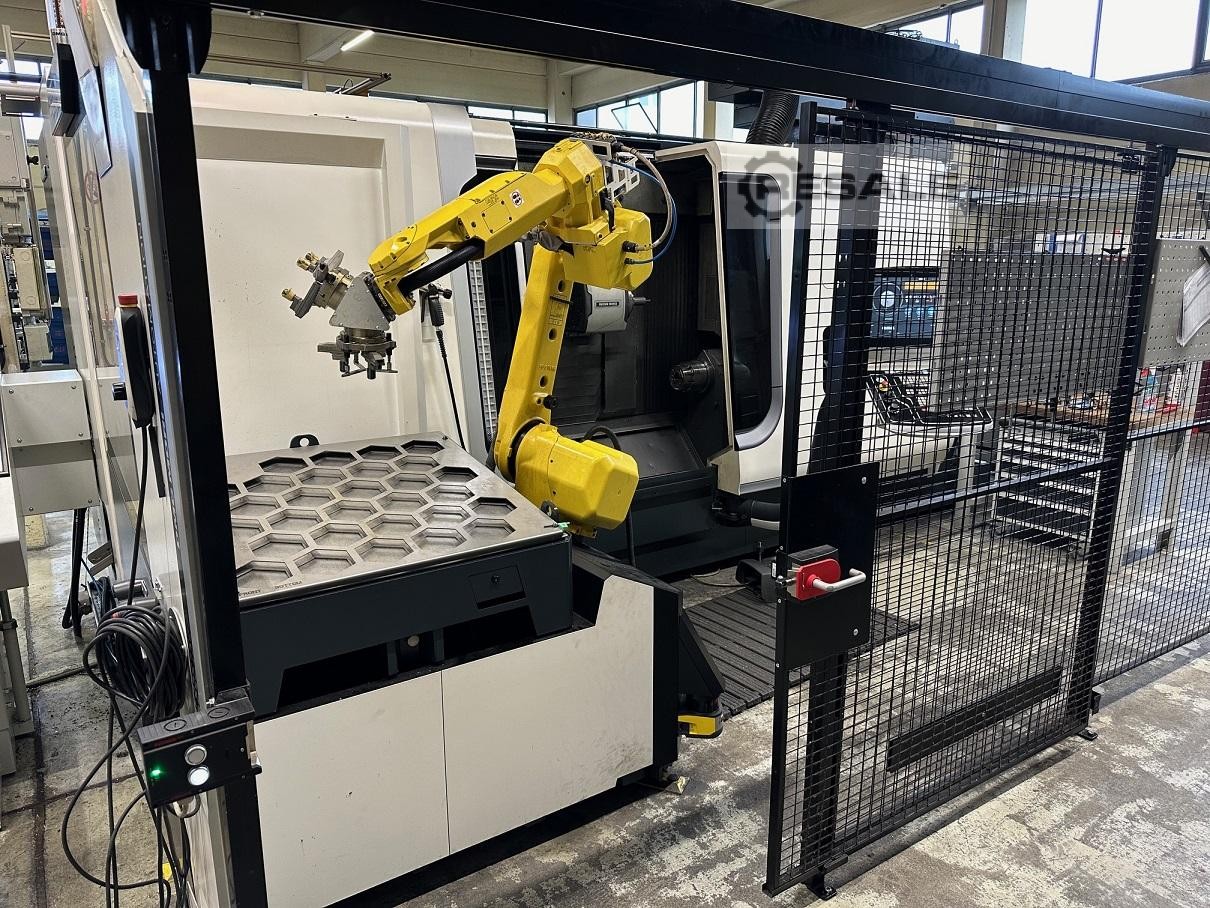

Roboter-Automation
Robo2Go Roboter Zelle
max. Werkstückgewicht: 20 kg
Stangenladerentladung + Reststück
