CNC Drehzentren DMG CTX 510 ECO

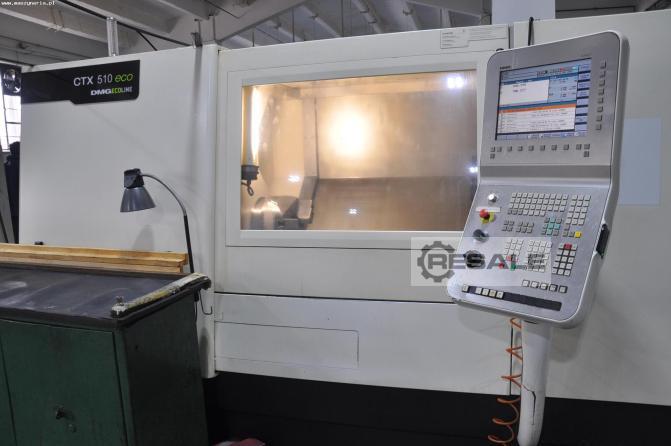

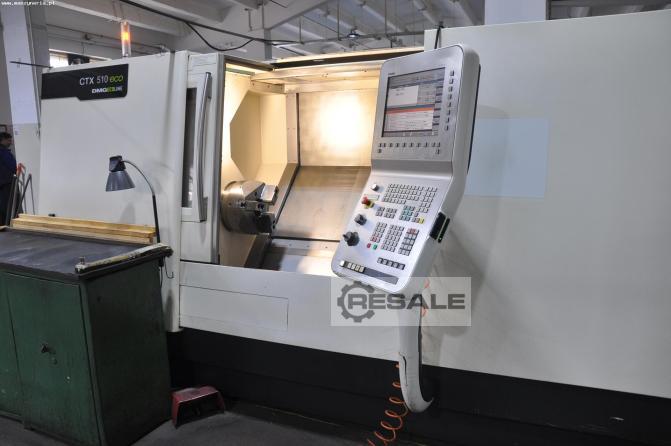

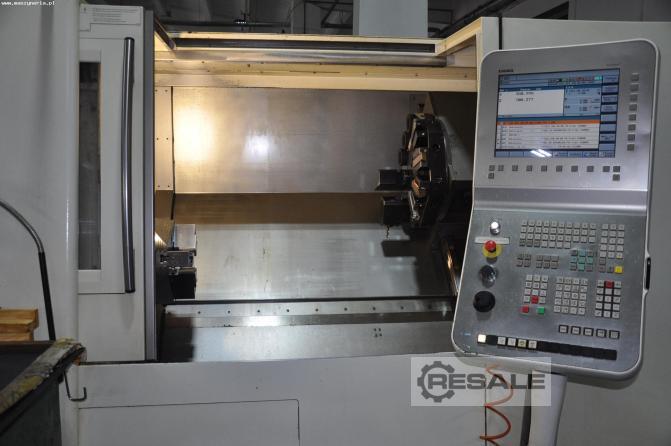

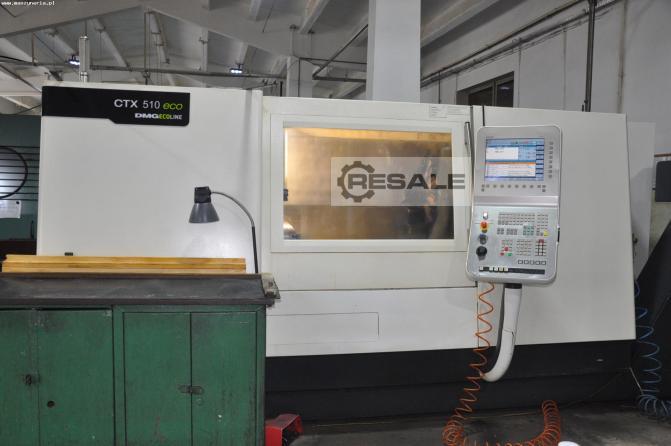

CNC Drehzentrum DMG CTX 510 ECO aus dem Jahr 2011 wird für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Durchmesser von 465 mm eingesetzt. Die hocheffiziente und perfekt optimierte Maschine verfügt über ein speziell konstruiertes Schrägbett, das alle Vibrationen und Schwingungen effektiv dämpft. Diese Lösung sorgt für eine höchstmögliche Prozessstabilität, die sich beispielsweise in einer verbesserten Oberflächenqualität der Werkstücke oder einer erhöhten Standzeit der Schneidwerkzeuge niederschlägt.

Die Bearbeitung der Werkstücke erfolgt mit zuverlässigen Komponenten in Form einer Hochgeschwindigkeitsspindel und Schneidwerkzeugen aus einem 12-fach-Revolver. Der Werkzeugwechsel erfolgt in kürzester Zeit, so dass die Gesamtprozesszeit deutlich reduziert wird. Die CNC-Drehmaschine DMG GILDEMEISTER CTX 510 ECO verfügt zudem über eine intuitive SIEMENS CNC-Steuerung und einen integrierten Späneförderer. Das Gesamtgewicht der Maschine beträgt 7800 kg.

Technische Parameter der CNC-Drehmaschine DMG CTX 510 ECO
- maximaler Drehdurchmesser: 465 mm
- maximaler Schwenkdurchmesser: 680 mm
- maximaler Schwenkdurchmesser über Querführung: 465 mm
- Vorschub in der X/Z-Achse: 300/1050 mm
- maximale Spindeldrehzahl: 3250 U/min
- Spindeldurchlass: 92 mm
- Leistung des Spindelantriebs (40%/100% DC): 33/22 kW
- maximales Spindeldrehmoment (40%/100% DC): 630/420 Nm
- Betriebsstunden: 23792 h
- installierte Leistung: 50 kVA
- Spannungsversorgung: 400 V; 50/60 Hz
- Abmessungen (L x B x H): 5300 x 2200 x 1700 mm
- Gewicht der Maschine: 7800 kg

Ausstattung des Drehzentrums GILDEMEISTER CTX 510 Ecoline

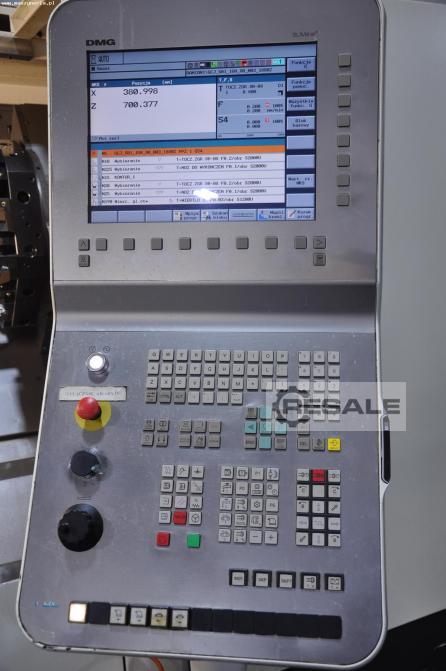

- CNC-Steuerung: SIEMENS SINUMERIK 810D
- Bedienpult: DMG MORI SLIMline

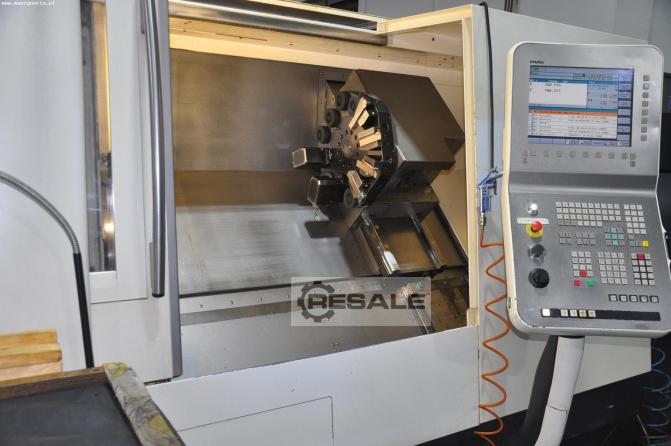

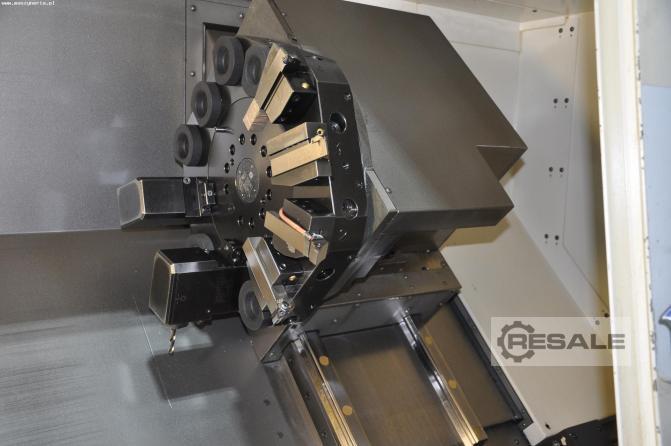

- 12-Positionen-Revolver
- angetriebene Werkzeuge
- C-Achse
- integrierter Späneförderer
- Arbeitsraum-Beleuchtung
