Metallbearbeitungs- und Werkzeugmaschinen / Fräsmaschinen / Rundtischfräsmaschinen
Hersteller: DMG MORI

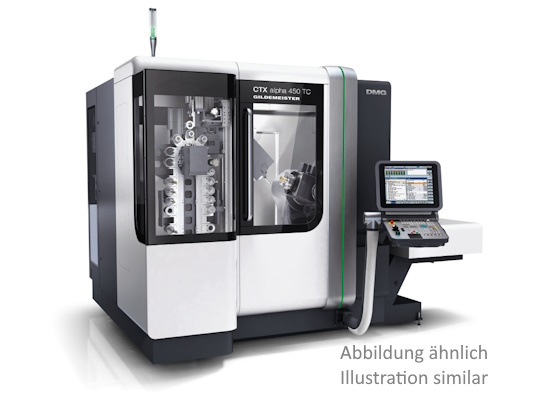

Modell: CTX alpha 450 TC
Maschinentyp: Rundtischfräsmaschinen
Eintrags-Nr.: 166605816
Anzahl: 1
Datum: 12.11.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071627
| Allgemein | |
| Dreh-Fräszentrum mit Haupt- und Gegenspindel; Steuerung: Siemens sl Operate3G ohne ShopTurn Freig. 2 Kanäle | |
| Werkzeugmagazin | |
| Anzahl der Werkzeuge | 38 |
| Max. Werkzeuglänge | 250 mm |
| Max. Werkzeugdurchmesser | 70 mm |
| Max. Werkzeuggewicht | 3 Kg |
| B-Achse Dreh-Frässpindel | |
| Schwenkbereich | +/- 120 Grad |
| Schwenkgeschwindigkeit | 100 U/min |
| Teilschritt | 1 Grad |
| Dreh-Frässpindel | |
| Werkzeugaufnahme | Capto C5 |
| Spindeldrehzahl: | -20000 U/min |
| Antriebsleistung (100% ED) | 5,5 kW |
| Antriebsleistung (40% ED) | 7,5 kW |
| Drehmoment (100% ED) | 22 Nm |
| Drehmoment (40% ED) | 30 Nm |
| Teilschritt Spindelachse | 5 Grad |
| Haltemoment, arretiert | 700 Nm |
| B-Achse auf Gegenspindel | |
| Schwenkbereich B3-Achse in 5° Schritten | 0 - 225 Grad |
| Schwenkgeschwindigkeit | 40 U/min |
| Schlitten 3 | |
| Längsweg | 665 mm |
| Eilgang Z | 36 m/min |
| Schlitten 1 | |
| Längsweg | 454 mm |
| Planweg | 380 mm |
| Senkrechtweg Y | +/- 105 mm |
| Eilgang in X | 40 m/min |
| Eilgang in Z | 50 m/min |
| Eilgang in Y | 40 m/min |
| Spindelkasten, links | |
| Spannfutterdurchmesser | 200 mm |
| Drehmoment (100% ED) | 150 Nm |
| Drehmoment (40% ED) | 220 Nm |
| Antriebsleistung (40% ED) | 11 kW |
| Antriebsleistung (100% ED) | 7,5 kW |
| Antriebsart | AC |
| Spindeldurchmesser im vorderen Lager | 110 mm |
| Spindelbohrung | 73 mm |
| Drehzahlbereich von - bis | - 5500 U/min |
| Drehzahl der C-Achse | 250 U/min |
| Spindelkasten, rechts | |
| Spannfutterdurchmesser | 140 mm |
| Drehzahlbereich von - bis | - 6000 U/min |
| Drehmoment (40% ED) | 30 Nm |
| Drehmoment (100% ED) | 22 Nm |
| Antriebsleistung (40% ED) | 7,5 kW |
| Antriebsleistung (100% ED) | 5,5 kW |
| Antriebsart | AC |
| Spindeldurchmesser im vorderen Lager | 70 mm |
| Spindelbohrung | 38 mm |
| Drehzahl der C-Achse | 250 U/min |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 370 mm |
| Drehdurchmesser | 370 mm |
| Spindelabstand | 870 mm |
| Max. Drehlänge | 450 mm |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,57 x 2,69 x 2,87 m |
| Gewicht ca. | 10000 Kg |
| Standardausstattung | - Gegenspindel als integrierter und schwenkbarer Spindelmotor Antriebsleistung 5,5/7,5 KW (100/40% ED), 6000 min-¹ - Hydraulische Spanneinrichtung - C-Achse und Spindelbremse (hydr.) - absolute, direkte Wegmeßsysteme in den Linearachsen X1, Y1, |
| Standardausstattung | - Revolver unten - Scharnierband-Späneförderer, Abwurfhöhe 600 mm - Kühlsystem für Spindelmotore, Dreh- Frässpindel, B-Achs-Torquemotor - USB-Schnittstelle, Ethernet-Schnittstelle |
| Hohlspanneinrichtung Ø66 mm (max. 5.500 min-1) | Hydraulische Hohlspanneinrichtung Ø66 mm Zugkraft 68 kN bei P max 45 bar, max. Drehzahl 5.500 min-¹ |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Futterspüleinrichtung , außen, Gegenspindel | Futterspüleinrichtung an der Gegenspindel, außen |
| Kühlmitteldruck 8/20 bar, Behälter 600 l | Kühlmitteleinrichtung 8/20 bar bestehend aus - Kühlmittelbehälter 600 l, 8 bar/20 l/min und 20 bar/40 l/min über M-Funktion anwählbar, mit Zuführung durch die Dreh-/Frässpindel - Bandfilteranlage Filterfeinheit 40 µm - Hebepumpe mit Nivea |
| Anschluß Stangenvorschub/-lademagazin | Anschluß für Stangenvorschub oder Stangenlademagazin |
