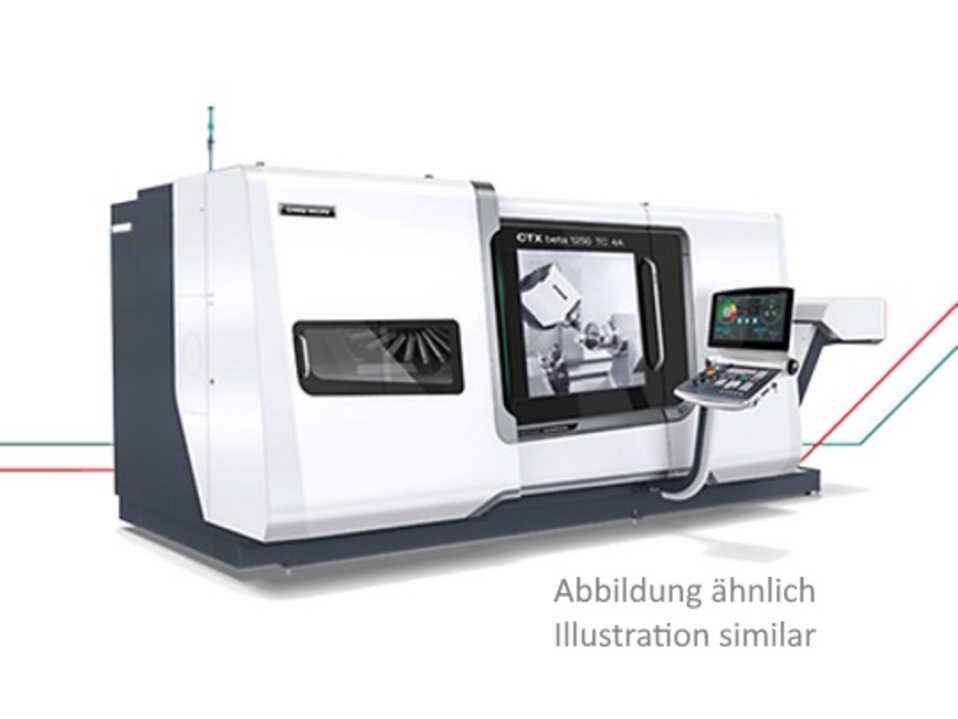

DMG MORI CTX beta 1250 4A Rundtischfräsmaschinen

· Allgemein

· Zweispindel-Drehzentrum mit - Haupt- und Gegenspindel als integrierter Spindelmotor ISM 76 - Teilhohlspanneinrichtung am Haupt- und Gegenspindel, Zugrohrinnen-Ø 67 mm x 700 mm tief - 2 C-Achsen mit Spindelbremse (hydr.) - 2 12-fach Sternrevolver Sauter Aufnahme VDI 40, DIN 69880-40 mit Präzisionsschnittstelle (Trifix) und Werkzeugantrieb, Anschluss/Antrieb nach DIN 5480 - Y-Achse Schlitten I - Gegenspindelschlitten; Steuerung: CELOS X mit Siemens 840D SL Operate
·

· Spindelkasten, links

· Spannfutterdurchmesser
· 315 mm

· Spindelflanschdurchmesser
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Antriebsleistung (100% ED)
· 25 kW

· Drehmoment (100% ED)
· 280 Nm

· Drehzahlbereich von - bis
· 0-5000 U/min

· Drehzahl der C-Achse
· 2000 U/min

· Spindelkasten, rechts

· Spannfutterdurchmesser
· 315 mm

· Spindelflanschdurchmesser
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Antriebsleistung (100% ED)
· 25 kW

· Drehmoment (100% ED)
· 280 Nm

· Drehzahl der C-Achse
· 2000 U/min

· Schlitten 1

· Längsweg
· 1170 mm

· Planweg
· 270 mm

· Senkrechtweg Y
· +/- 60 mm

· Schlitten 2

· Längsweg
· 1200 mm

· Planweg
· 195 mm

· Schlitten 3

· Längsweg
· 1200 mm

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· 4000 U/min

· Leistung max. (40% ED)
· 11,3 kW

· Werkzeugträger 2

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetr. Werkzeugstationen
· 12

· Drehzahl max.
· 4000 U/min

· Leistung max. (40% ED)
· 11,3 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 6,55 x 3,46 x 2,40 m

· Gewicht ca.
· 14500 Kg

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· Programmzustandsteuerung
· Mit der Programmzustandssteuerung wird der Teilezustand auf der Steuerung festgehalten und/ oder beeinflusst. Besonders geeignet für Mehr- kanalmaschinen.

· Futterspüleinrichtung, Hauptspindel
· Futterspüleinrichtung an der Hauptspindel, außen

· Futterspüleinrichtung, Gegenspindel
· Futterspüleinrichtung an der Gegenspindel, außen

· Differenzdruckspannen 2.0 für HSP
· Differenzdruckspannung 2.0 an der Steuerung für die Hauptspindel Mit der Funktion Differenzdruck- spannen 2.0 können deutlich kleinere Spannkräfte (theoretisch bis 0 kN bzw. bis zum Stillstand der Verfahrbewegung der Spanneinrichtung) als beim normale

· Differenzdruckspannen 2.0 für GSP
· Differenzdruckspannung 2.0 an der Steuerung für die Gegenspindel Mit der Funktion Differenzdruck- spannen 2.0 können deutlich kleinere Spannkräfte (theoretisch bis 0 kN bzw. bis zum Stillstand der Verfahrbewegung der Spanneinrichtung) als beim normale

· KSS/Druckluft umschaltbar an Spindel(n)
· Kühlschmierstoff und Druckluft umschaltbar an den Spindeln über M-Funktion Gültig für: - Futterspüleinrichtung außen an der Haupt- und Gegenspindel* - Kühlmittelzuführung durch die Haupt- und Gegenspindel* Hinweis: - *Nur gültig, wenn die e

· Hohlspanneinrichtung, Ø 104 mm
· Hydraulische Hohlspanneinrichtung Ø 104 mm Zugkraft 94 kN bei P max 40 bar, n max = 3600 min-¹

· Hauptspindel als integrierter Spindelmotor ISM 102
· Hauptspindel als integrierter Spindelmotor ISM 102 - Antriebsleistung 40/48 kW (100/40% ED) - Drehmoment 570/680 Nm (100/40% ED) - Drehzahlbereich 0-4000 min-¹ - Teilhohlspanneinrichtung (hydr.) - Zugrohrinnendurchmesser 104 mm x 848 mm tief - C-Ac

· Bohrerbruchkontrolle, Schwenkdraht, 1,4-32mm
· Bohrerbruchkontrolle, Schwenkdraht, Meßbereich 1,4 mm - 32 mm

· Bohrerbruchkontrolle für Schlitten II
· Bohrerbruchkontrolle für Schlitten II, Schwenkdraht, Meßbereich 1,4 mm - 32 mm

· Vorber. Lünette unterer Standardrevolver
· Elektr./hydr. Vorbereitung für Revolver- kopflünette bis SLU-X2 inkl. Fußschalter Ausführung für unteren Standardrevolver

· Gegenspindelschlitten m. NC-Querhubb X3 Reitstock
· Gegenspindelschlitten mit NC-Querhub X3 und Reitstock, Hub X3 180 mm, Glasmaßstab für X3-Achse Reitstockhub 300 mm Reitstockkraft 150 - 630 daN Körnerspitze, mitlaufend MK5 Max. Futter Ø auf Gegenspindel 250 mm, bzw. 200 mm bei Futtern mit Backenschne

· Doppelschaltfilter am Späneförderer
· Doppelschaltfilter angebaut am Späneförderer

· Kühlm.-reinig. Bandfilter
· Kühlmittelreinigung, Bandfilteranlage, einschl. zusätzlichem Kühlmitteltank, Inhalt 450 l, Filterfeinheit 100 µm

· BFA 8/20 bar, 980 l, Kühler
· Kühlmitteleinrichtung 8/20 bar mit Eintauchkühler bestehend aus - Kühlmittelbehälter 980 l. - 8 bar/20 l./min und 20 bar/25 l./min (Angaben als theor. Pumpenleistung) über M-Funktion anwählbar, mit Zuführung durch die Revolverscheibe an

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Autom.Schiebehaube, elektr.
· Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich)

· Anschluß Stangenvorschub/-lademagazin
· Anschluß für Stangenvorschub oder Stangenlademagazin

· Automationsschnittstelle Profinet (kein Robo2Go)
· Elektrische Schnittstelle Profinet für 6-Achsen-Roboter Hinweis: Sonderbetriebsart 3 / Betriebsart Schmirgeln ist in Verbindung mit der elektrischen Schnittstelle nicht möglich

· Scheibenreinigung der Sicherheitsscheibe
· Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen)

· Schaltschrankbeleuchtung
· Schaltschrankbeleuchtung (starterlose Leuchtstofflampe) mit intergrierter Schukosteckdose, 230V, 2A belastbar, Fa. Rittal. Ein-/Ausschaltung erfolgt mittels integriertem Bewegungsmelder. Anschluß mittels Trafo vor Hauptschalter

· Design-Variante "BLACK"
· Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz

· Pakete für erhöhte Umgebungstemperaturen
· Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º)
