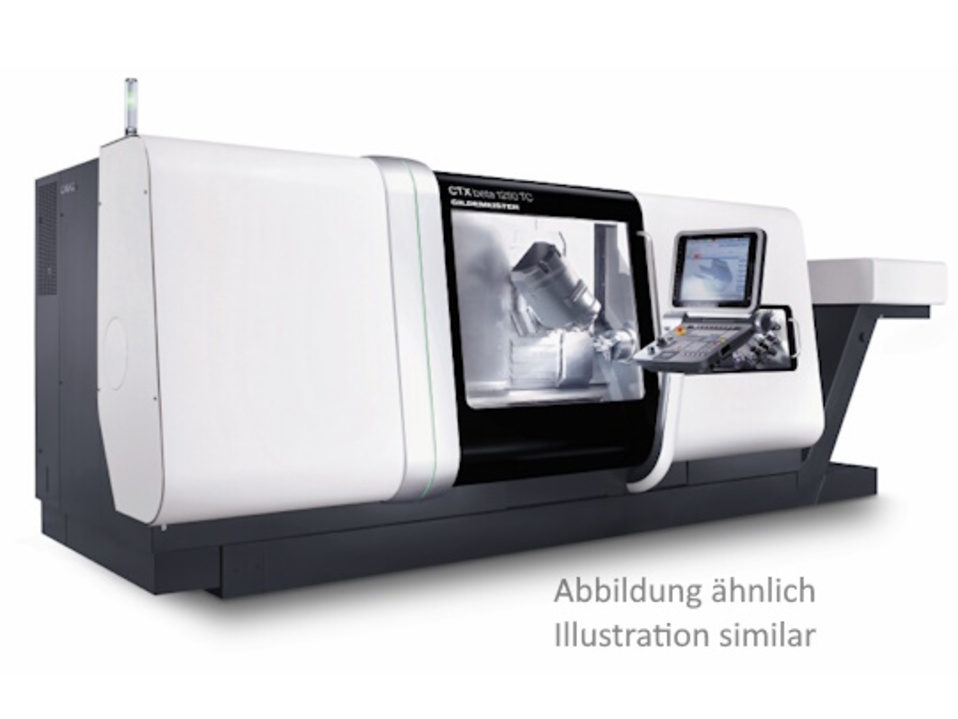

DMG MORI CTX beta 1250 TC 4A Rundtischfräsmaschinen

· Allgemein

· Zweispindel Dreh- / Fräszentrum mit - Hauptspindel und Gegenspindel; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Spindelkasten, links

· Spannfutterdurchmesser
· 315 mm

· Spindelflanschdurchmesser
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Antriebsleistung (100% ED)
· 25 kW

· Antriebsleistung (40% ED)
· 32 kW

· Drehmoment (100% ED)
· 280 Nm

· Drehmoment (40% ED)
· 360 Nm

· Drehzahlbereich von - bis
· 0-5000 U/min

· Drehzahl der C-Achse
· 2000 U/min

· Spindelkasten, rechts

· Spannfutterdurchmesser
· 315 mm

· Spindelflanschdurchmesser
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Antriebsleistung (100% ED)
· 25 kW

· Antriebsleistung (40% ED)
· 32 kW

· Drehmoment (100% ED)
· 280 Nm

· Drehmoment (40% ED)
· 360 Nm

· Drehzahl der C-Achse
· 2000 U/min

· Schlitten 1

· Längsweg
· 1200 mm

· Planweg
· 490 mm

· Senkrechtweg Y
· +/- 100 mm

· Schlitten 2

· Längsweg
· 1200 mm

· Planweg
· 195 mm

· Schlitten 3

· Längsweg
· 1200 mm

· Dreh-Frässpindel

· Werkzeugaufnahme
· HSK-A 63

· Spindeldrehzahl:
· -12000 U/min

· Antriebsleistung (100% ED)
· 19 kW

· Antriebsleistung (40% ED)
· 22,5 kW

· Drehmoment (100% ED)
· 85 Nm

· Drehmoment (40% ED)
· 120 Nm

· Haltemoment, arretiert
· 1000 Nm

· Schwenkbereich
· +/-110 Grad

· Werkzeugmagazin

· Anzahl der Werkzeuge
· 24

· Max. Werkzeuglänge
· 230 mm

· Max. Werkzeugdurchmesser
· 80 mm

· Max. Werkzeuggewicht
· 7 Kg

· Werkzeugträger 2

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetr. Werkzeugstationen
· 12

· Drehzahl max.
· 4000 U/min

· Leistung max. (40% ED)
· 10 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 6,55 x 3,46 x 2,40 m

· Gewicht ca.
· 16000 Kg

· 5-Achsen Simultanbearbeitung
· 5-Achsen Simultanbearbeitung, Bearbeitung an der Kontur

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· Programmzustandsteuerung
· Mit der Programmzustandssteuerung wird der Teilezustand auf der Steuerung festgehalten und/ oder beeinflusst. Besonders geeignet für Mehr- kanalmaschinen.

· 3D quickSET (mit Toolkit)
· 3D QuickSET für Turn-Mill Maschinen - Toolkit (bestehend aus Magnetfußhalter mit Messkugel und Messuhr) - Zur Überprüfung und Korrektur der kinematischen Genauigkeit sowohl bei der konventionellen Drehbearbeitung als auch bei der 5-Achs

· ATC
· Application Tuning Cycle ATC - Bedarfsorientierte Einstellung von Achsdynamik für Bearbeitungsaufgaben: Genauigkeit (Konturtreue)/ Oberfläche (Glättung)/ Geschwindigkeit (hohe Dynamik) - Vorteilhaft für Dreh-Fräsbearbeitungen (2+1 / 3+2

· 5X Precision & Dynamics Paket
· 5X Precision & Dynamics Paket, bestehend aus: - 5-Achs-Simultanbearbeitung - 3D-QuickSET - ATC

· Design-Variante "BLACK"
· Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz

· Futterspüleinrichtung, Hauptspindel
· Futterspüleinrichtung an der Hauptspindel, außen

· Futterspüleinrichtung, Gegenspindel
· Futterspüleinrichtung an der Gegenspindel, außen

· Hohlspanneinrichtung, Ø 67 mm
· Hydraulische Hohlspanneinrichtung Ø 67 mm Zugkraft 58.5 kN bei P max 40 bar

· BFA 8/20/80 bar, 980 l, Kühler
· Hochdruck-Kühlmitteleinrichtung 8/20/80 bar mit Eintauchkühler bestehend aus - Kühlmittelbehälter 980 l - 8 bar/20 l/min (CTX beta 2000 TC, CTX gamma TC 2nd: 8 bar/80 l/min) und 20 bar/25 l/min, 80 bar/11 l/min (Angaben als theor. Pumpenleis

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Renishaw Powerprobe Reporter App für CELOS
· Renishaw Powerprobe Reporter App Einfache Überwachung geometrischer Toleranzen

· Werkstückmesstaster RMP60, Renishaw
· Werkstückmesstaster RMP60, Renishaw - Einwechselbar in die Dreh-/Frässpindel - Schaltmesskopf-Aufnahme mit Taster- Einsatz und Antenne zur Funk- übertragung - Inkl. Messzyklenpaket Inspection Plus Hinweis: Kundenspezifische Messzyklen sind nicht

· Protection Package
· Protection Package bestehend aus: - MPC 1.0 - Machine Protection Control - Easy Tool Monitor 2.0

· Tropenpaket (Maschinenumfeld 50ºC)
· Tropenpaket für Maschinenumfeld- temperatur max. 50ºC, bestehend aus Kühlaggregat (bis 50º) für Schaltschrank und Maschine

· Scheibenreinigung der Sicherheitsscheibe
· Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen)

· Schaltschrankbeleuchtung
· Schaltschrankbeleuchtung (starterlose Leuchtstofflampe) mit intergrierter Schukosteckdose, 230V, 2A belastbar, Fa. Rittal. Ein-/Ausschaltung erfolgt mittels integriertem Bewegungsmelder. Anschluß mittels Trafo vor Hauptschalter

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine

· Sonderausstattung
· SK-2013-1570 Hydraulische Hohlspanneinrichtung 67mm für die Gegenspindel SK-2016-4646 Herstellerwechsel Linearmaßstäbe
