Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI
Modell: CTX beta 800
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166896766
Anzahl: 1
Datum: 12.11.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071675
| Allgemein | |

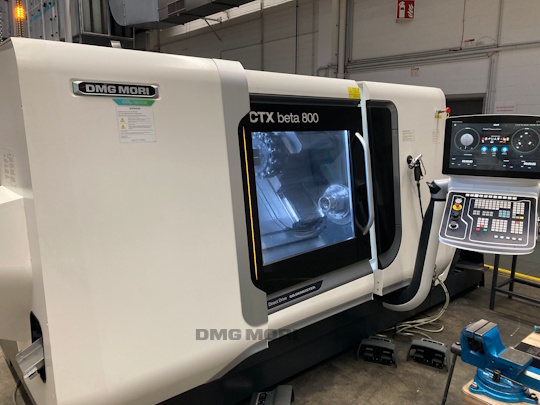

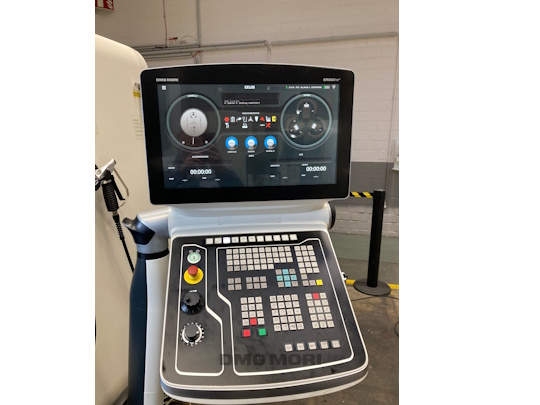

| 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 700 mm |
| Drehdurchmesser | 410 mm |
| Planweg | 300 mm |
| Längsweg | 850 mm |
| Max. Drehlänge | 800 mm |
| Futterdurchmesser max. | 315 mm |
| Stangendurchmesser max. | 65 mm |

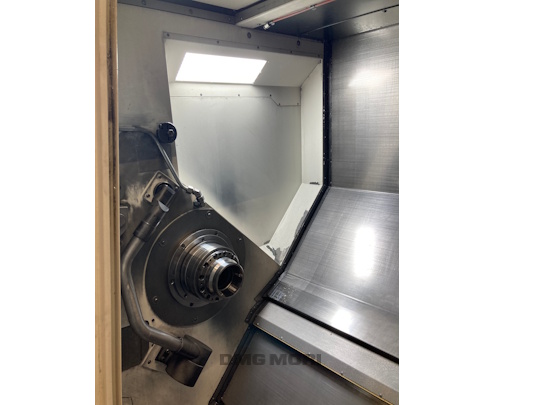

| Drehspindel (links) | |
| Spindelkopf | Flachflansch |
| Spindelkopfgrösse | 170h5 mm |
| Spindelbohrung | 87 mm |
| Spindeldurchmesser im vorderen Lager | 130 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 25 kW |
| Drehzahlbereich von - bis | 25 - 5000 U/min |
| Drehmoment (100% ED) | 280 Nm |
| Genauigkeit beim Punktstillsetzen | 0,01 Grad |

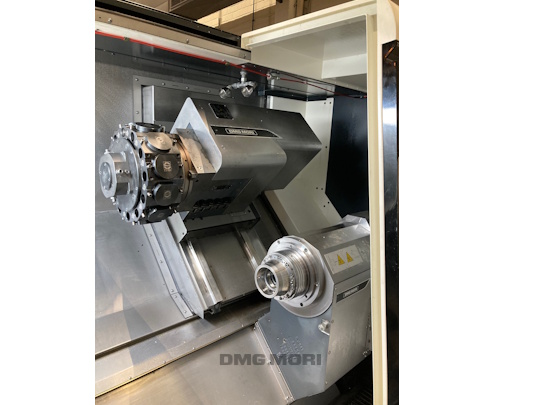

| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Drehzahl max. | -4000 U/min |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Leistung max. (40% ED) | 11,3 kW |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,99 x 2,69 x 1,99 m |
| Gewicht ca. | 6500 Kg |
| Zusätzliche 8 freie M-Befehle | Ein-/Ausgänge steuerbar über M-Funktionen, bestehend aus: 8 Eingänge 4 Ausgänge 2 Ampere 4 Ausgänge potentialfrei |
| Erw. Anzahl Werkzeugdaten/Werkzeugkorrekturen | Erweiterung der Anzahl Werkzeugdaten und Werkzeugkorrekturen auf 3000 Werkzeugkorrekturen bei max.1500 verfügbaren Werkzeugdaten (max. 8 Schneiden) |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| Y-Axis Parting | Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske |
| Werkzeugüberwachung Artis | Werkzeug-Überwachungsystem Fa. Artis, Typ CTM, |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Futterspüleinrichtung , außen, Gegenspindel | Futterspüleinrichtung an der Gegenspindel, außen |
| Differenzdruck m. motorverstellbaren Ventilen HSP | Differenzdruck für die Hauptspindel mit motorverstellbaren Ventilen Der Spanndruck kann über das NC-Programm vorgegeben werden |
| Differenzdruck m. motorverstellbaren Ventilen GSP | Differenzdruck für die Gegenspindel mit motorverstellbaren Ventilen Der Spanndruck kann über das NC-Programm vorgegeben werden |
| Reitstockfunktion für die Gegenspindel | Reitstockfunktion für die Gegenspindel, mechatronische Ansteuerung der Anstellkraft im Programm anwählbar Anstellkraft 250-600 daN, CTX beta/beta TC Anstellkraft 250-1200 daN, CTX gamma TC |
| Gegenspindel ISM 76, Y-Achse | - Gegenspindel als integrierter Spindelmotor ISM 76 synchron, Antriebsleistung (100%/40 ED) 25/32 kW - Teilhohlspanneinrichtung, hydr., Zugrohrdurchmesser 67 mm Kühlmittel durch die Spindel, - pneumatischer Aussstoßer (nur in Verbindung mit |
| Paket Stangenbearbeitung ø 77 mm | - Werkstück-Abholeinrichtung, mit Transportband, nach links fördernd für Teile bis Ø 75 x 200 mm lang, max. Werkstückgewicht 6 kg - Hydraulische Hohlspanneinrichtung, Zugkraft 72 kN bei P max 45 bar Zugrohr-Innen-Ø max. 77 mm Zugrohr n |
| Verlängerung des Auswurftrichters um 300 mm | Verlängerung des Auswurftrichters am Späneförderer um 300 mm |
| BFA 8/80 bar, frequ. ger., 980 l, Kühler | Kühlmittelanlage 8/80 bar bestehend aus - Kühlmittelbehälter 980 l, 8 bar/80 l/min und 80 bar/11 l/min (Angaben als theor. Pumpenleistung) mit frequenzgeregelten Pumpen über M- und H-Funktion anwählbar, mit Zuführung durch die Dreh- |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Werkzeug-Messeinrichtung im Arbeitsraum | Werkzeugmesseinrichtung im Arbeitsraum, manuell einschwenkbar |
| Scheibenreinigung der Sicherheitsscheibe | Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen) |
| Design-Variante BLACK | Design-Variante BLACK Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz |
| Pakete für erhöhte Umgebungstemperaturen | Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º) |
| Sonderausstattung | Signalvorbereitung für eine Feuerlöschanlage der Fa. Siemens. |
