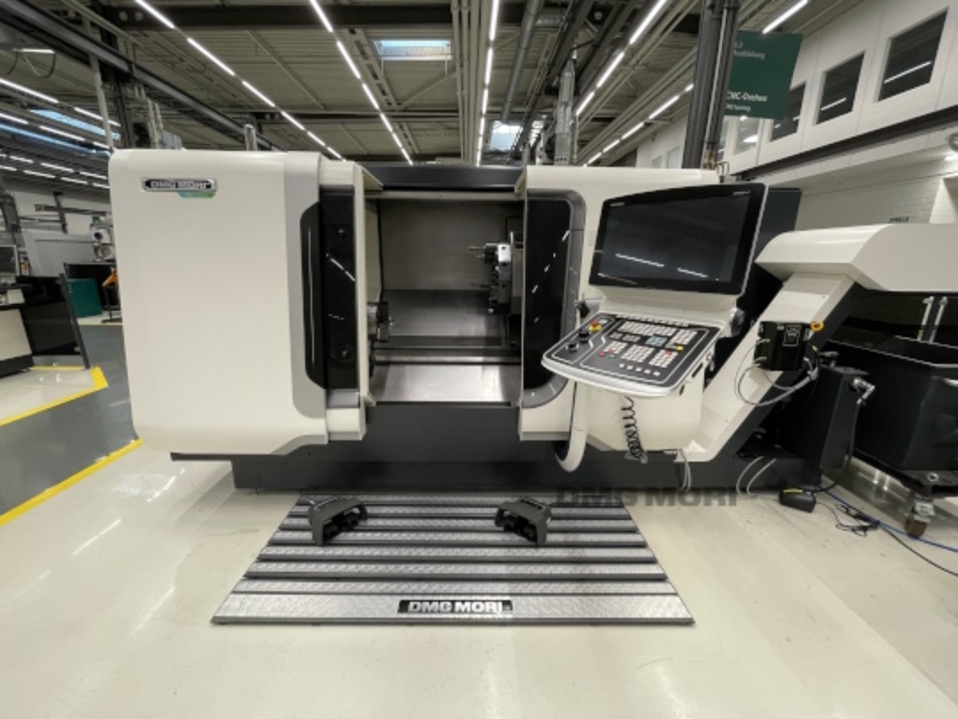

DMG MORI CTX beta 800 Rundtischfräsmaschinen

· Allgemein

· 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich

· Umlaufdurchmesser ü. Bett
· 700 mm

· Drehdurchmesser
· 410 mm

· Planweg
· 300 mm

· Längsweg
· 850 mm

· Max. Drehlänge
· 800 mm

· Futterdurchmesser max.
· 315 mm

· Stangendurchmesser max.
· 65 mm

· Drehspindel (links)

· Spindelkopf
· Flachflansch

· Spindelkopfgrösse
· 220h5 mm

· Spindelbohrung
· 102 mm

· Spindeldurchmesser im vorderen Lager
· 160 mm

· Hauptantrieb 1

· Antriebsleistung (100% ED)
· 33 kW

· Drehzahlbereich von - bis
· 20 - 4000 U/min

· Drehmoment (100% ED)
· 580 Nm

· Drehzahl der C-Achse
· -200 U/min

· Drehmoment der C-Achse (Haltemoment)
· 580 Nm

· Genauigkeit beim Punktstillsetzen
· 0,01 Grad

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· -6000 U/min

· Leistung max. (40% ED)
· 10 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 3,99 x 2,69 x 1,99 m

· Gewicht ca.
· 6500 Kg

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· Y-Axis Parting
· Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske

· Energiemessgerät für Siemens 840 sl OP CELOS
· Energiemessgerät für 3D Steuerung Siemens 840D solutionline Operate mit CELOS

· Futterspüleinrichtung, außen
· Futterspüleinrichtung, außen (Hauptspindel)

· Differenzdruckspannung f. H-Spdl
· Differenzdruckspannung für Hauptspindel

· Hauptspindel ISM 102
· Hauptspindel als integrierter Spindelmotor ISM 102 - Antriebsleistung 33/40 kW (100/40% ED) - Drehmoment 580/700 Nm (100/40% ED) - Drehzahlbereich 20-4000 min-¹ - Teilhohlspanneinrichtung (hydr.) Zugkraft 60 kN bei P max 40 bar - Zugrohrinnendurchmesser

· Y-Achse für Reitstockmaschine
· Y-Achse für Kreuzschlitten, Hub ± 60 mm

· Verstärkte Kühlmittelpumpe, 5 - 20 bar
· Verstärkte Kühlmittelpumpe 5 - 20 bar, frequenzgeregelt, zusätzlich zu der Standardpumpe

· Doppelschaltfilter am Späneförderer
· Doppelschaltfilter angebaut am Späneförderer

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Autom.Schiebehaube, elektr.
· Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich)

· Werkzeug-Messeinrichtung im Arbeitsraum
· Werkzeugmesseinrichtung im Arbeitsraum, manuell einschwenkbar

· Elektrische Schnittstelle für Robo2Go
· Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab

· Scheibenreinigung der Sicherheitsscheibe
· Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen)

· Design-Variante "BLACK"
· Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz

· Pakete für erhöhte Umgebungstemperaturen
· Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º)

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine

· Robo2Go
· Flexibles Werkstück-Be- und Entladesystem mit einem 6 Achs-Industrie-Roboter - Austauschbarer Werkstückspeicher inkl. Werkstückablagen: - Max. 88 Teile bis Ø 60 mm - Max. 29 Teile bis Ø 125 mm - Max. Beladung der Ablage: 700 kg Es sind jeweils e

· Modul 20 kg
· Modul 20 kg - Max. Traglast des Roboters 20 kg - Dreieck-Greiferbasis mit Ausblaslanze

· 3-Backengreifer
· 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen)

· 3-Backengreifer
· 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen)

· Andrückstern
· Federnder Andrückstern zum Ausgleich von Winkelfehlern bei Sägeabschnitten

· Druckreduzierung
· Druckreduzierung - Manuelle Einstellung des Greif- drucks für jeden Greifer(A und B) separat im Bereich von 2,5 - 6 bar - Montiert am Roboterarm

· Roboter in weißer Außenlackierung
· Roboter in Sonderlackierung Calcit-Weiß (RAL 9010)

· Hinweis: Maschine für Automation vorbereiten
· Hinweis: Maschine für Automation vorbereiten Die Maschine muss für die Anbindung des Robo2Go mit der elektrischen Schnittstelle vorbereitet sein.
