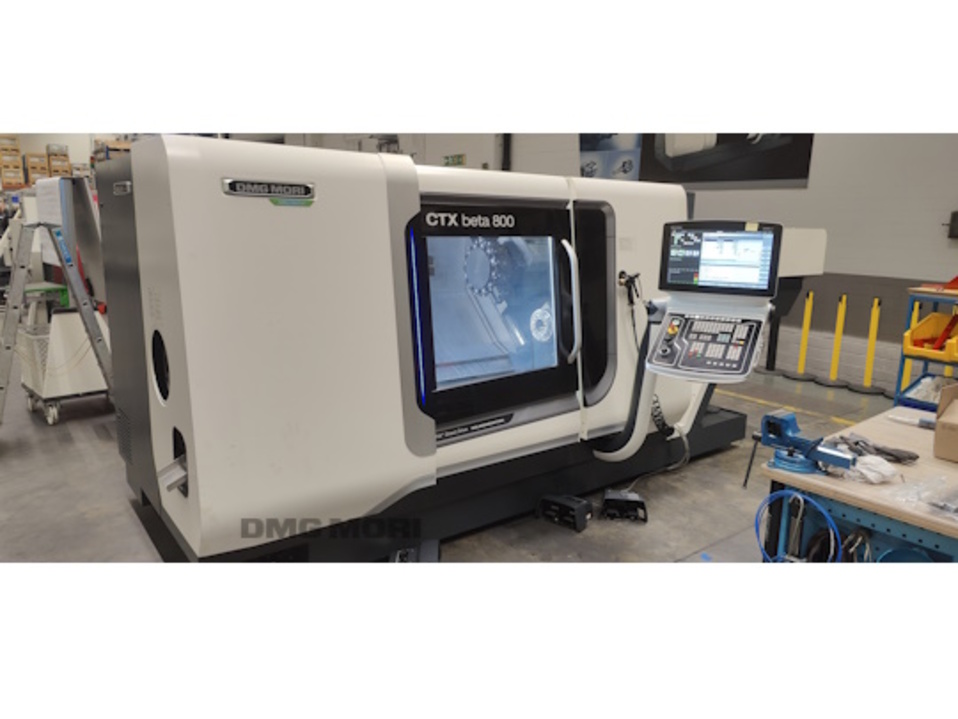

DMG MORI CTX beta 800 Rundtischfräsmaschinen

· Allgemein

· 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich

· Umlaufdurchmesser ü. Bett
· 700 mm

· Drehdurchmesser
· 410 mm

· Planweg
· 300 mm

· Längsweg
· 850 mm

· Max. Drehlänge
· 800 mm

· Futterdurchmesser max.
· 315 mm

· Stangendurchmesser max.
· 65 mm

· Drehspindel (links)

· Spindelkopf
· Flachflansch

· Spindelkopfgrösse
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Hauptantrieb 1

· Antriebsleistung (100% ED)
· 25 kW

· Drehzahlbereich von - bis
· 25 - 5000 U/min

· Drehmoment (100% ED)
· 280 Nm

· Drehzahl der C-Achse
· -200 U/min

· Drehmoment der C-Achse (Haltemoment)
· 225 Nm

· Genauigkeit beim Punktstillsetzen
· 0,01 Grad

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· -4000 U/min

· Leistung max. (40% ED)
· 11,3 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 3,99 x 2,69 x 1,99 m

· Gewicht ca.
· 6500 Kg

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· autoCHUCK 2.0
· Technologiezyklus zur automatischen Ermittlung und Einstellung der Antriebsparameter von Haupt- und Gegenspindel zur Optimierung des Regel- und Positionierverhaltens in Abhängigkeit vom Bauteil- und Futtergewicht. Eine automatische Neuparametrierung der

· Easy Tool Monitor 2.0
· Werkzeugüberwachungssystem Easy Tool Monitor 2.0, Vereinfachte ganzheitliche Darstellung des Ist-Zustands der Werkzeuge im Side-Screen von CELOS Überwachung pro Bearbeitungsschnitt auf eine Überwachungsgrenze. Einfache Lernfunktion zur Ermittlung der

· Futterspüleinrichtung, außen
· Futterspüleinrichtung, außen (Hauptspindel)

· Futterspüleinrichtung , außen, Gegenspindel
· Futterspüleinrichtung an der Gegenspindel, außen

· Differenzdruckspannung f. G-Spdl
· Differenzdruckspannung für Gegenspindel

· Reitstockfunktion für die Gegenspindel
· Reitstockfunktion für die Gegenspindel, mechatronische Ansteuerung der Anstellkraft im Programm anwählbar Anstellkraft 250-600 daN, CTX beta/beta TC Anstellkraft 250-1200 daN, CTX gamma TC

· Gegenspindel ISM 52, Y-Achse
· - Gegenspindel als integrierter Spindelmotor ISM 52 und Y-Achse für Kreuzschlitten, Antriebsleistung 12,5/14,5 kW (S1-100%ED / S3-40%ED), Drehmoment 170/200 Nm (S1-100%ED / S3-40%ED), Drehzahlbereich 0-6000 min-¹ - Teilhohlspanneinrichtung

· Paket Stangenbearbeitung ø 77 mm
· - Werkstück-Abholeinrichtung, mit Transportband, nach links fördernd für Teile bis Ø 75 x 200 mm lang, max. Werkstückgewicht 6 kg - Hydraulische Hohlspanneinrichtung, Zugkraft 72 kN bei P max 45 bar Zugrohr-Innen-Ø max. 77 mm Zugrohr n

· BFA 8/20 bar, 600 l
· Kühlmitteleinrichtung 8/20 bar bestehend aus - Kühlmittelbehälter 600 l. 8 bar/20 l/min und 20 bar/25 l/min (Angaben als theor. Pumpenleistung) über M-Funktion anwählbar, mit Zuführung durch die Revolverscheibe an alle Revolverstationen -

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Verlängerung des Auswurftrichters um 300 mm
· Verlängerung des Auswurftrichters am Späneförderer um 300 mm

· Scheibenreinigung der Sicherheitsscheibe
· Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen)

· Design-Variante "BLACK"
· Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz

· Pakete für erhöhte Umgebungstemperaturen
· Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º)

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
