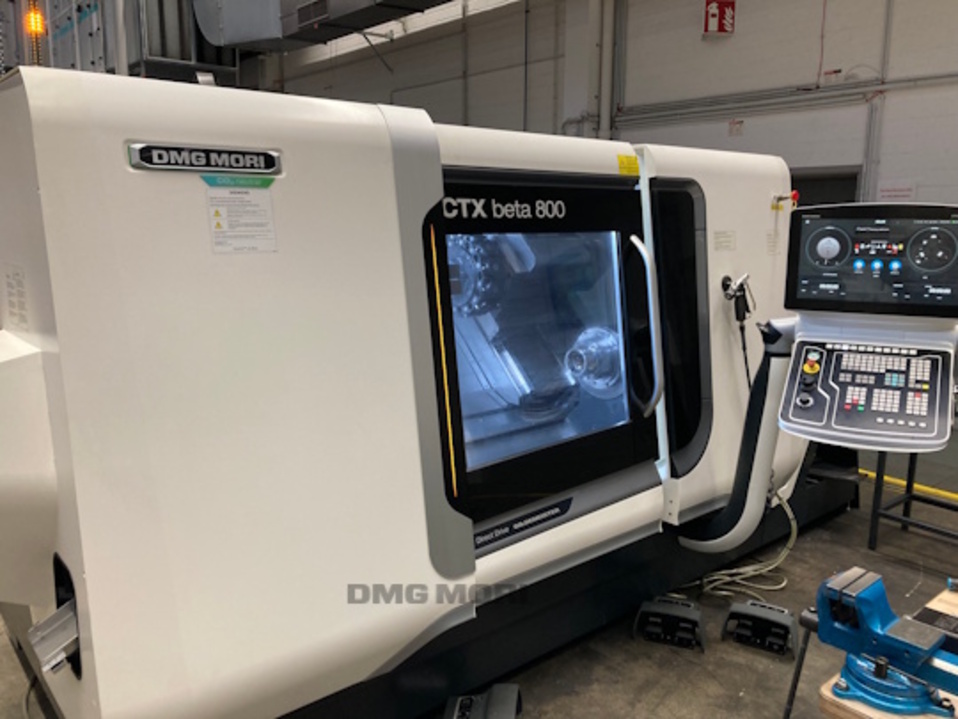

DMG MORI CTX beta 800 Rundtischfräsmaschinen

· Allgemein

· 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich

· Umlaufdurchmesser ü. Bett
· 700 mm

· Drehdurchmesser
· 410 mm

· Planweg
· 300 mm

· Längsweg
· 850 mm

· Max. Drehlänge
· 800 mm

· Futterdurchmesser max.
· 315 mm

· Stangendurchmesser max.
· 65 mm

· Drehspindel (links)

· Spindelkopf
· Flachflansch

· Spindelkopfgrösse
· 170h5 mm

· Spindelbohrung
· 87 mm

· Spindeldurchmesser im vorderen Lager
· 130 mm

· Hauptantrieb 1

· Antriebsleistung (100% ED)
· 25 kW

· Drehzahlbereich von - bis
· 25 - 5000 U/min

· Drehmoment (100% ED)
· 280 Nm

· Genauigkeit beim Punktstillsetzen
· 0,01 Grad

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· -4000 U/min

· Leistung max. (40% ED)
· 11,3 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 3,99 x 2,69 x 1,99 m

· Gewicht ca.
· 6500 Kg

· Zusätzliche 8 freie M-Befehle
· Ein-/Ausgänge steuerbar über M-Funktionen, bestehend aus: 8 Eingänge 4 Ausgänge 2 Ampere 4 Ausgänge potentialfrei

· Erw. Anzahl Werkzeugdaten/Werkzeugkorrekturen
· Erweiterung der Anzahl Werkzeugdaten und Werkzeugkorrekturen auf 3000 Werkzeugkorrekturen bei max.1500 verfügbaren Werkzeugdaten (max. 8 Schneiden)

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· Y-Axis Parting
· Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske

· Werkzeugüberwachung Artis
· Werkzeug-Überwachungsystem Fa. Artis, Typ CTM,

· Futterspüleinrichtung, außen
· Futterspüleinrichtung, außen (Hauptspindel)

· Futterspüleinrichtung , außen, Gegenspindel
· Futterspüleinrichtung an der Gegenspindel, außen

· Differenzdruck m. motorverstellbaren Ventilen HSP
· Differenzdruck für die Hauptspindel mit motorverstellbaren Ventilen Der Spanndruck kann über das NC-Programm vorgegeben werden

· Differenzdruck m. motorverstellbaren Ventilen GSP
· Differenzdruck für die Gegenspindel mit motorverstellbaren Ventilen Der Spanndruck kann über das NC-Programm vorgegeben werden

· Reitstockfunktion für die Gegenspindel
· Reitstockfunktion für die Gegenspindel, mechatronische Ansteuerung der Anstellkraft im Programm anwählbar Anstellkraft 250-600 daN, CTX beta/beta TC Anstellkraft 250-1200 daN, CTX gamma TC

· Gegenspindel ISM 76, Y-Achse
· - Gegenspindel als integrierter Spindelmotor ISM 76 synchron, Antriebsleistung (100%/40 ED) 25/32 kW - Teilhohlspanneinrichtung, hydr., Zugrohrdurchmesser 67 mm Kühlmittel durch die Spindel, - pneumatischer Aussstoßer (nur in Verbindung mit

· Paket Stangenbearbeitung ø 77 mm
· - Werkstück-Abholeinrichtung, mit Transportband, nach links fördernd für Teile bis Ø 75 x 200 mm lang, max. Werkstückgewicht 6 kg - Hydraulische Hohlspanneinrichtung, Zugkraft 72 kN bei P max 45 bar Zugrohr-Innen-Ø max. 77 mm Zugrohr n

· Verlängerung des Auswurftrichters um 300 mm
· Verlängerung des Auswurftrichters am Späneförderer um 300 mm

· BFA 8/80 bar, frequ. ger., 980 l, Kühler
· Kühlmittelanlage 8/80 bar bestehend aus - Kühlmittelbehälter 980 l,   8 bar/80 l/min und 80 bar/11 l/min (Angaben als theor. Pumpenleistung) mit frequenzgeregelten Pumpen   über M- und H-Funktion anwählbar,   mit Zuführung durch   die Dreh-

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Werkzeug-Messeinrichtung im Arbeitsraum
· Werkzeugmesseinrichtung im Arbeitsraum, manuell einschwenkbar

· Scheibenreinigung der Sicherheitsscheibe
· Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen)

· Design-Variante "BLACK"
· Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz

· Pakete für erhöhte Umgebungstemperaturen
· Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º)
