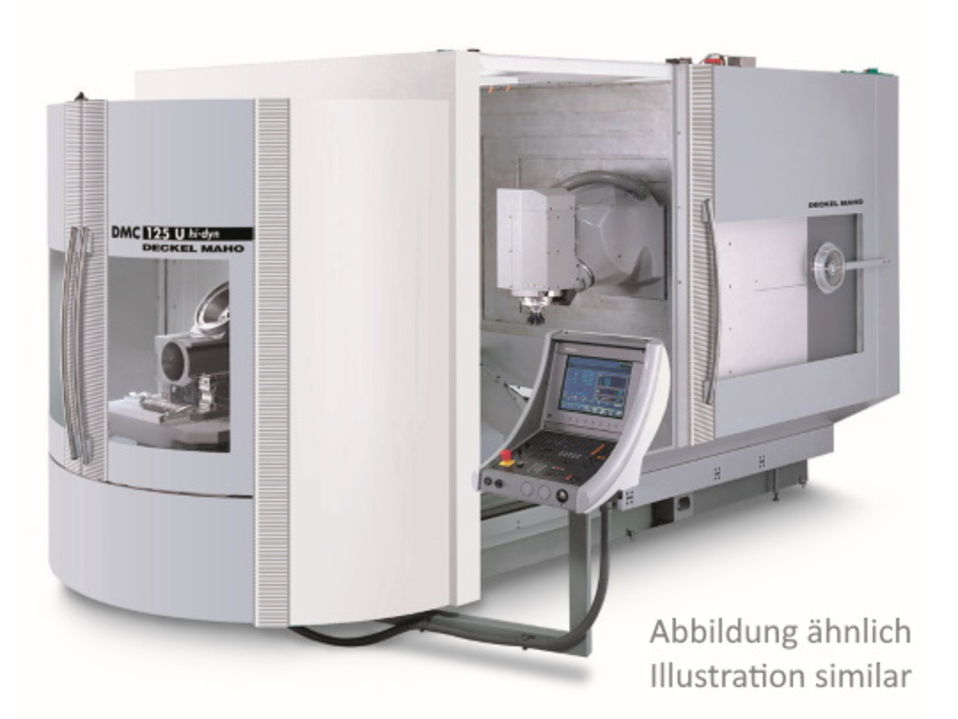

DMG MORI DMC 125 U duoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum; Steuerung: Siemens 840D-Powerline ShopMill Classic
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

· Arbeitsbereich 1

· längs
· 1250 mm

· quer
· 1000 mm

· senkrecht
· 1000 mm

· Sonstiges

· Spannsystem
· HSK-A 63

· Werkzeugwechsler

· Einsatz
· Universal

· Magazinart
· Kette

· Werkzeugwechslerebene
· horizontal

· Greiferart
· Doppelgreifer

· Automatischer Schwenkfräskopf
· Universalfräskopf: automatische Umrüstung von Vertikal- auf Horizontalbearbeitung

· Prod.-Paket 40 bar/23 l/min
· Produktionspaket: 40 bar / 23 l/min (theor. Pumpenleistung) Späneförderer (Kratzbandförderer) IKZ durch Spindelmitte (AD) Fassungsvermögen Kühl- schmierstoffbehälter: ca. 900 l rotierende Sichtscheibe

· NC-Rundtisch mit Palettenwechsler
· Meßsystemart Direktes Wegmeßsystem

·
· Tischfläche 1000 x 800 mm

·
· Zentrierbohrung 50H6 mm

·
· Zulässige Belastung (tischmittig) 1500 Kg

·
· Nutenbreite 18 mm

·
· Anzahl der Nuten 7

·
· Abstand der T-Nuten 100 mm

·
· Drehgeschwindigkeit max. 4. Achse 30 U/min

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

· Werkzeugmagazin, Kette, 60 Plätze
· Werkzeugmagazin Kettenmagazin mit 60 Magazinplätzen

·
·

· Integrierte Motorspindel, 18.000 1/min
· Antriebsart AC

·
· Antriebsleistung (100% ED) 19 kW

·
· Antriebsleistung (40% ED) 28 kW

·
· Drehmoment (100% ED) 82 Nm

·
· Drehmoment (40% ED) 121 Nm

·
· Drehzahlbereich von - bis - 18000 U/min

·
· Werkzeugaufnahme HSK-A 63

· Werkzeugaufnahme HSK-A 63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Kegelreinigung, Anpassung Arbeitsspindel, Werkzeugwechsler und Werkzeugmagazin)

· Messtaster Infrarot Heidenhain
· Messtaster Infrarot Heidenhain TS 641 Der Messtaster wird aus dem Werkzeugmagazin automatisch in die Arbeitsspindel eingewechselt.

· Werkzeugvermessung im Arbeitsraum Heidenhain
· Werkzeugvermessung im Arbeitsraum Fabr. Heidenhain TT 130 inkl. Reinigung über externe Blas- luftzuführung Werkzeuglängen- und Durch- messervermessung vertikal

· 2 Druckstufen für IKZ-Kühlmittelanlage
· 2 Druckstufen für IKZ-Kühlmittelanlage 40 bar/23 l/min, 80 bar/15 l/min (theoretische Pumpenleistung) anwählbar über NC-Programm

· Spülpistole mit Pumpe
· Spülpistole mit Pumpe 1 bar/40 l/min (theor. Pumpenleistung)

· Kühleinrichtung Blasluft
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Sonderausstattung
· - Vorschubmotore X-/Y-/Z-Achse mit Flüssigkeitskühlung - zusätzliches Kühlaggregat 3 kW, separat neben Maschine gestellt

· Sonderausstattung
· - Papierbandfilter - Kühlmitteltemperierung
