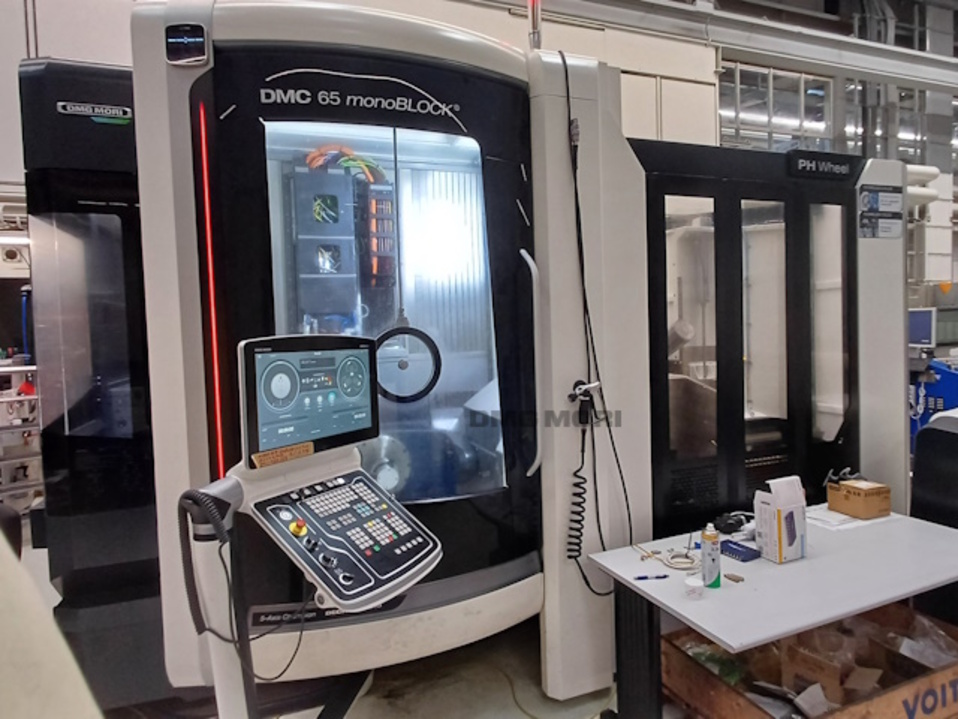

DMG MORI DMC 65 monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum Vertikaler Spindelstock, Werkzeugwechseleinrichtung mit Doppelgreifer NC-Schwenkrundtisch mit Palettenträger, 3 Paletten 500 mm x 500 mm, T-Nuten nach DIN 55201-A2, Linearpalettenwechsler, Kühlmittelanlage 500 l, Späneförderer mit Gewebebandfilter integriert, Kühlmittel Ringdüse; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 40000/40000/40000 mm/min

· Eilgang längs/quer/senkrecht
· 40/40/40 m/min

· Arbeitsbereich 1

· längs
· 735 mm

· quer
· 650 mm

· senkrecht
· 560 mm

· Platzbedarf/Gewicht

· Gewicht ca.
· 18300 Kg

·
·

·
·

· NC-Schwenkrundtisch mit Palettenträger
· Tischfläche 500 x 500 mm

·
· Zentrierbohrung 50 mm

·
· Zulässige Belastung (tischmittig) 500 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 5

·
· Abstand der T-Nuten 100 mm

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

·
· 5. Achse (Schwenkbereich) +/- 120 x 0,001 Grad

· Motorspindel 20.000 1/min
· Motorspindel speedMASTER® HSK-A 63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Werkzeugmagazin, Kette-Vert., 180 Pl.
· Werkzeugmagazin Vertikal-Kettenmagazin mit 180 Magazinplätzen

· Werkzeugaufnahme HSK-A 63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Anpassung Arbeitsspindel und Werkzeugmagazin)

· 3D quickSET
· 3D quickSET Toolkit zur Überprüfung und Korrektur der kinematischen Genauigkeit von 5-Achs Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· Messtaster Infrarot Renishaw
· Messtaster Infrarot Fabr. Renishaw OMP 60 Werkzeugaufnahmen

· Werkzeugvermessung im Arbeitsraum Blum Laser
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal

· Produktionspaket 40 bar/23 l/min, 600 l Tank
· Produktionspaket: Kratzbandspäneförderer mit Kühlmittel- anlage 600 Liter, Papierbandfilter Abwurfhöhe: 950mm Breite: 670mm IKZ 40 bar/23 l/min durch Spindelmitte (AD) Externe Kühlmittelzufuhr 4 bar /40 l/min (Angaben als theor. Pumpenleistung) Sp

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe Arbeitsraumtüre

· Sensorpaket i4.0
· Sensorpaket i4.0: MPC Machine Protection Control SGS Spindle Growth Sensor IKZ Durchflusswächter

· proTIME
· proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus

· Werkzeugidentifikation (TDS)
· Werkzeugidentifikation (Tool-Dialog-System TDS) Fabr. Balluff, Datenträger BIS C-122-04/L Schreib/Lesestation am Magazin Lesen/Schreiben manuell, berührungslos mittels Chip

· Maintenance Package I4.0
· Maintenance Package I4.0: - Messung der Werkzeugeinzugskraft - Autom. Schmierung des Werkzeugspanners - Überwachung der Pneumatik

· Spülpistole mit Pumpe
· Spülpistole mit Pumpe 2 bar/40 l/min (theor. Pumpenleistung)

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Betriebsart 4
· Betriebsart 4 "Prozessbeobachtung in der Fertigung" Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· MDynamics Paket
· Deckel Maho Paket MDynamics Verbesserte Oberflächengüte bei verkürzter Bearbeitungszeit

· Application Tuning Cycle ATC
· Application Tuning Cycle ATC programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit

· DMG MORI NETSERVICE
· DMG MORI NETSERVICE Qualifizierter Support durch Internet-gestützte Ferndiagnose

· IoT connector
· DMG MORI IoTconnector Der IoTconnector ermöglicht die Nutzung der Onlinedienste von DMG MORI (z. B. NETSERVICE oder MESSENGER on ADAMOS).

· SERVICE AGENT (CELOS)
· SERVICE AGENT (CELOS) Kontrollierte Wartung und Instandhaltung der Maschine

· MESSENGER (CELOS)
· MESSENGER (CELOS) Übersichtlicher Maschinen Live-Status der vernetzten Maschinen

· Sonderausstattung
· - Lackierung der Schaltschrankkühlgeräte in Maschinenfarbe - Hartglasscheibe inklusive Kabine in FD Ausführung - Rotierende Sichtscheibe für Arbeitsraum, 1 st geklebte Ausführung für Hartglasscheiben - Schmale Schwenkbrücke mit integrierter C

· Sonderausstattung
· Radmagazin zum Einwechseln von kleineren Werkstücken mittels Shuttleeinheit und Doppelgreifer Werkstückwechsler in den Arbeitsraum. - Doppelrad mit je 25 Werkstückspeicher (Köcher) - Shuttleeinheit - Doppelgreifer für Werkstückhandling - Capto C8
