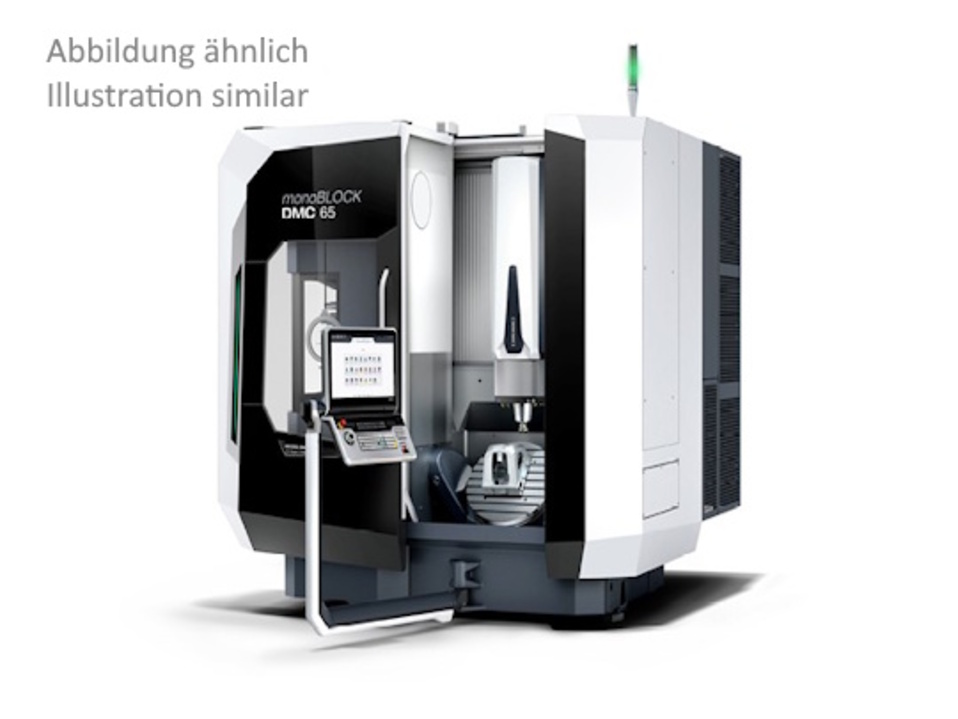

DMG MORI DMC 65 monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum Vertikaler Spindelstock, Werkzeugwechseleinrichtung mit Doppelgreifer NC-Schwenkrundtisch mit Palettenträger, 3 Paletten 500 mm x 500 mm, T-Nuten nach DIN 55201-A2, Linearpalettenwechsler, Kühlmittelanlage 500 l, Späneförderer mit Gewebebandfilter integriert, Kühlmittel Ringdüse; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 40000/40000/40000 mm/min

· Eilgang längs/quer/senkrecht
· 40/40/40 m/min

· Arbeitsbereich 1

· längs
· 735 mm

· quer
· 650 mm

· senkrecht
· 560 mm

· Platzbedarf/Gewicht

· Gewicht ca.
· 17800 Kg

·
·

·
·

· Paket Fräsen / Drehen HSK-A 63
· Paket Fräsen / Drehen: Upgrade NC-Schwenkrundtisch auf Fräsen - Drehen / direct drive Palette C-Achse d 630 mm Drehzahl C-Achse 1.000 min-1 Integrierte Wuchtsensorik Motorspindel speedMASTER® HSK-A63 Spindeldrehzahl 20 - 20.000 min-1 35 kW (40% ED), 2

· Werkzeugmagazin, Kette-Vert., 120 Pl.
· Werkzeugmagazin Vertikal-Kettenmagazin mit 120 Magazinplätzen SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· 3D quickSET
· 3D quickSET Toolkit zur Überprüfung und Korrektur der kinematischen Genauigkeit von 5-Achs Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· Hochgenauer Messtaster Renishaw
· Hochgenauer Messtaster Infrarot Fabr. Renishaw PP600 optical (OMP 600) SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· Werkzeugvermessung im Arbeitsraum Blum Laser FD
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Laser-System für Fräswerkzeuge, 3D-Taster für Drehwerkzeuge

· Werkzeugidentifikation (TDS) - BIS M
· Werkzeugidentifikation (Tool-Dialog-System TDS) Fabr. Balluff, Datenträger BIS M-122-02/A Schreib/Lesestation am Magazin Lesen/Schreiben manuell, berührungslos mittels Chip

· VCS Complete
· VCS Complete Toolkit zur Analyse und automatischen volumetrischen Kompensation aller Linear- und Rundachsen. (nur in Verbindung mit Option Messtaster)

· MPC - Machine Protection Control
· MPC - Machine Protection Control Maschinenschutz durch Schnellabschaltung

· Kühlmitteltemperierung/IKZ-Kühlmittelanlage
· Kühlmitteltemperierung für IKZ-Kühlmittelanlage 980 l Heizleistung max.: 3.000 W Kühlleistung max.: 3.800 W

· Schleifpaket
· Schleifpaket - Schleif- und Abrichtzyklen - Stehende Abrichteinheit - Kühlmittelanlage 1.300 l mit Zentrifugalabscheider - Maschinenschutz für die Schleifbearbeitung

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Vorbereitung Öl-/Emulsionsnebelabscheideanlage
· Vorbereitung mechanisch und elektrisch für Öl-/Emulsionsnebelabscheideanlage

· Schaltschrankbeleuchtung mit Steckdose
· Schaltschrankbeleuchtung mit Steckdose Beleuchtung im Schaltschrank mit Bewegungsmelder Steckdose 230V - 10A (Typ F - Schuko) Der Anschluss erfolgt vor dem Hauptschalter (hierfür muss kundenseitig ein belastbarer Neutralleiter zur Verfügung gestellt wer

· Alternierende Drehzahl
· Alternierende Drehzahl Prozesstabilisierung durch Vermeidung von Vibrationen bei Drehoperationen

· 3D-Datenmodell
· 3D Datenmodell in STEP-Format zur kundenseitigen Integration in ein CAD-System zum Zweck einer Maschinensimulation. (Datenbasis in Baugruppenstruktur)

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine

· Sonderausstattung
· Datamatrix Code über Maschinensteuerung erzeugen, damit mit einem Bearbeitungswerkzeug der Code am Bauteil gefertigt werden kann. Preisangabe für Software. Hardware nicht im Preis enthalten Vorbereitung zum Einbau einer Genu-Box Spannungsversorgung 24V

· Sonderausstattung
· Angetriebene Abrichteinheit inkl. Körperschallsensorik und Spänespülung für monoBLOCK Spindeldrehzahl: max. 10.000 min-1 Nennleistung: 3,5 kW (kann auch weniger sein) Inkl. Körperschallsensorik Flüssigkeitsgekühlt Spänespülung Hinweis: Universell

· Sonderausstattung
· Hinweis: Stehender Abrichter entfällt. Kalkulationsbasis aufgrund Standard-Schleifpaket P-K0811 Betriebsart 4 (optional) im Schleifbetrieb nicht zulässig. Die Schleifbearbeitung darf nur unter Einsatz von Kühlschmiermittel (nicht trocken) erfolgen. Mit

· Sonderausstattung
· Um eine bestmögliche Prozesssicherheit sowie optimale Bearbeitungsergebnisse zu erzielen, nur in Verbindung mit der Option Genauigkeitspaket oder Kühlmitteltemperierung / ?Precision verfügbar. Zur Erhöhung der Genauigkeit wird optional ein hochgenauer

· Sonderausstattung
· Gerader M4 Tastereinsatz, Rubinkugel D =3,0mm, Gesamtlänge L = 50 mm, Arbeitsälänge L= 38 mm, HM-Schaft D = 2,0mm Hinweis: Hierbei handelt es sich um einen zusätzlichen Taststifteinsatz. Gerader M4 Tastereinsatz, Rubinkugel D =2,0mm, Gesamtlänge L

· Sonderausstattung
· Rotolens am Spindelstock FD Späneförderer (Gliederband) FDS tauglich inkl. Verrohrung usw. Kühlmittelanlage 1.300 l inkl Zentrifuge (FDS KSS Anlage) Standardkühlaggregate Maschine und Schaltschrank Die Maschine verfügte über eine E-Pallet Schnit
