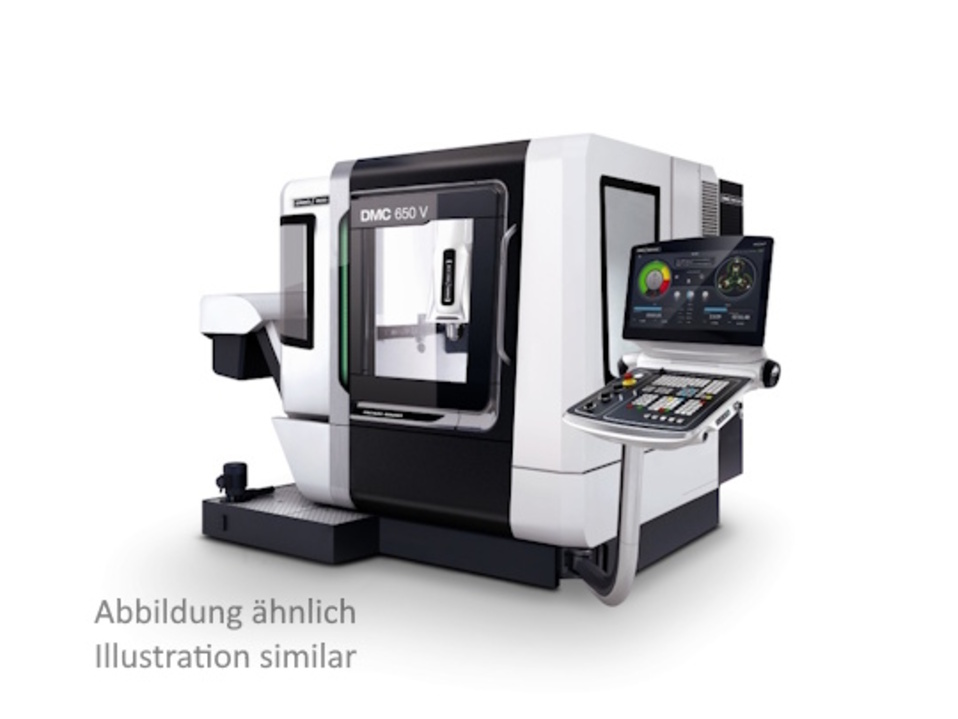

DMG MORI DMC 650 V Universalkonsolfräsmaschinen

· Allgemein

· Vertikal-Bearbeitungszentrum in C-Frame-Bauweise Neues DMG MORI Design Direkte Wegmesssysteme X,Y,Z; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 1-42000/1-42000/1-42000 mm/min

· Eilgang längs/quer/senkrecht
· 42/42/42 m/min

· Arbeitsbereich 1

· längs
· 650 mm

· quer
· 520 mm

· senkrecht
· 475 mm

· Werkzeugwechsler

· Magazinart
· Kette

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 60

· Tisch
· Tischfläche 960 x 570 mm

·
· Zulässige Belastung (tischmittig) 800 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 5

·
· Abstand der T-Nuten 100 mm

· Spindeldrehzahl 20.000 U/min
· Motorspindel speedMASTER® HSK-A63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Werkzeugmagazin 60 Plätze HSK-A63
· Werkzeugmagazin 60 Plätze HSK-A63 Kettenmagazin mit Köchern und Doppelgreifereinrichtung, inkl. direkte manuelle Werkzeugbestückung in das Werkzeugmagazin

· Messtaster Infrarot TS460
· Messtaster Infrarot Fabr.Heidenhain TS 460

· Werkzeugvermessung TT160 einfahrbar
· Werkzeugvermessung Heidenhain TT160, automatisch einfahrbare Messeinheit Werkzeuglänge- und Durchmesservermessung automatische Reinigung über externe Blasluft Kalibrierdorn mit Werkzeugaufnahme

· Innere Kühlschmierstoffzufuhr Basispaket 2
· Innere Kühlschmierstoffzufuhr Basis-Paket 2 bestehend aus: Drehdurchführung Spindel, Innere Kühlschmierstoffzuführung Papierbandfilter 20 Bar / 600 l Späneförderer, Bettspülung, Kabinendach Doppelschaltfilter 50µm für IKZ

· Kratzbandspäneförderer mit abgereinigtem Spaltsieb
· Kratzbandspäneförderer mit abgereinigtem Spaltsieb, speziell für Materialien mit aufschwimmenden Spänen wie z.B. Aluminium, Erweiterung für IKZ-Basis-Paket 2,3,4 (nur in Verbindung mit einer Papierbandfilteranlage möglich)

· Öl- und Emulsionsnebelabscheider mechanisch
· Öl- und Emulsionsnebelabscheider mechanisch (nur mit Option Kabinendach verfügbar)

· Blasluft durch Spindelmitte
· Blasluft durch die Spindelmitte anwählbar über M-Funktion, gewartete Luft mit geringen Ölanteil

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe (nur verfügbar mit Option Kabinendach)

· Application Tuning Cycle ATC
· Application Tuning Cycle ATC programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit

· Sicherheitspaket für Netzausfall (inkl. IPC)
· Sicherheitspaket für Netzausfall: Netzausfallpaket für IPC CELOS (ordnungsgemäßes Herunterfahren IPC); Überspannungsbegrenzer, Unterspannungsüberwachung mit schneller Bremsansteuerung

· Kühlmittel-Blasluft-Umschaltung
· Kühlmittel-Blasluft-Umschaltungextern über M-Funktion

· Tropenpaket
· Tropenpaket für Maschinenumfeld bis 50° Celsius: beinhaltet Aktivkühlung Schaltschrank, Aktivkühlung Hauptspindelantrieb / Motorspindel

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
