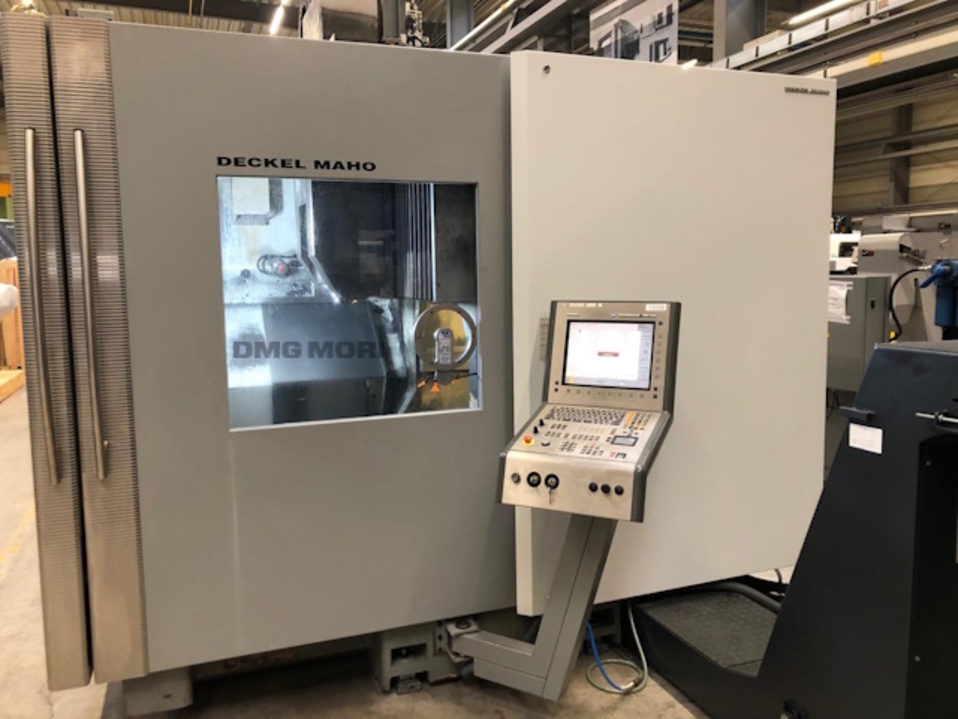

DMG MORI DMC 75 V linear Universalkonsolfräsmaschinen

· Allgemein

· Vertikal-Bearbeitungszentrum; Steuerung: 3D-Steuerung Heidenhain iTNC 530
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 1-90000/1-90000/1-90000 mm/min

· Eilgang längs/quer/senkrecht
· 90/90/90 m/min

· Arbeitsbereich 1

· längs
· 885 mm

· quer
· 600 mm

· senkrecht
· 600 mm

· Sonstiges

· Spannsystem
· HSK-A 63

· Farbe
·

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 4,9 x 4,3 x 3,2 m

· Gewicht ca.
· 12000 Kg

·
·

· DMC 75 V linear 5-Achs-Version
· Mehrpreis DMC 75V linear 5-Achs-Version (Schwenkspindeleinheit und Drehtischeinheit) - erhöhten Verfahrweg in X=885mm und Z=600mm - Spindeldrehzahl bis 18.000U/min - Werkzeugaufnahme HSK-A63 - Schwenkbereich +10° bis -110° - max. Drehgeschwindigkeit 50

· Werkzeugmagazin 150 Plätze
· Werkzeugmagazin 150 Plätze Turmmagazin Nur für Werkzeugaufnahmen HSK. (abweichend vom Standard)

·
· Anzahl der Werkzeuge 150

· Vorbereitung Meßtaster Heidenhain TS640
· Vorbereitung für den Einsatz eines Meßtasters Heidenhain TS 640

· Produktionspaket 1
· Produktionspaket I: Innere Kühlmittelzuführung Form A-D (23l/min bei 40bar) inklusive Papierbandfilter mit Inhalt ca. 980l rotierende Sichtscheibe, Spülpistole

· Blasluft intern
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion oder Softkey

· Öl- und Emulsionsnebelabscheideanlage
· Öl- und Emulsionsnebelabscheider Durchsatzvolumen 600m³/h, 0,5kW

· Werkzeuglaservermessung Blum
· Werkzeuglaservermessung Blum Werkzeuglänge- und Durchmesservermessung inklusive Kalibrierdorn (Option Direktes Wegmeßsystem empfohlen!)

· Vorbereitung Handlingsystem EROWA
· Vorbereitung Handlingsystem EROWA Schnittstelle über M65

· Betriebsart 4
· Betriebsart 4 Prozessbeobachtung in der Fertigung Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste
