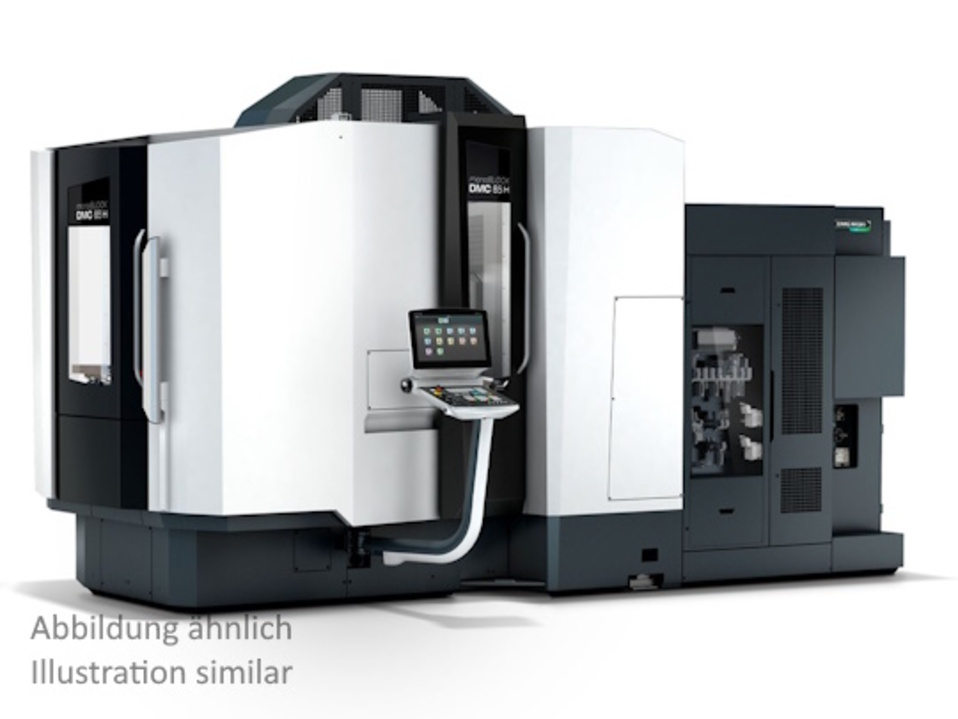

DMG MORI DMC 85 H monoBLOCK Horizontale Konsolfräsmaschinen

· Allgemein

· Horizontales 5-Achsen Universal-Bearbeitungszentrum; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

· Arbeitsbereich 1

· längs
· 850 mm

· quer
· 900 mm

· senkrecht
· 1150 mm

·
·

· Motorspindel 20.000 1/min
· Motorspindel speedMASTER® HSK-A 63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Kegelreinigung Bürste HSK
· Kegelreinigungsstation mit rotierenden Bürsten für Werkzeugaufnahme HSK

· NC-Schwenkrundtisch DirectDrive C
· NC-Schwenkrundtisch direct drive in C-Achse mit Palettenträger zulässige Belastung: 800 kg C-Achse: 80 min-1 direct drive A-Achse: 15 min-1 single drive Drehbereich C-Achse: endlos drehend Schwenkbereich A-Achse: +120°/-120° (NC-Schwenkrundtisch Grund

· Achskinematik A / C für Schwenkrundtisch
· Achskinematik A/C für Schwenkrundtisch Achsbezeichnung Schwenkachse: A Achsbezeichnung Drehachse: C 0°-Stellung A-Achse: Tisch vertikal Rundachseneinstellung: Modulo Maschinennullpunkt: In Tischmitte auf der Tischoberfläche Nicht kompatibel zu monoBLOC

· Werkzeugmagazin, Rad, 123 Pl. HSK-A63
· Werkzeugmagazin Radmagazin (2 Räder) mit 123 Magazinplätzen HSK-A63 oder optional ausgewählte Werkzeugaufnahme

· Bedienpult für Beladestation Werkzeugmagazin
· Bedienpult für Beladestation Werkzeugmagazin mit TFT Bildschirm 15“ Eingabe über Touch Screen Windows 10 IoT Enterprise LTSB - 64 bit

· IKZ-Anlage frequenzgeregelt 80 bar 980 l Tank
· IKZ-Kühlmittelanlage 980 Liter Papierbandfilter IKZ frequenzgeregelt 10 bar/37l/min - 80 bar/31 l/min durch Spindelmitte (AD) AKZ 4 bar / 40 l/min (Angaben als theor. Pumpenleistung) Druck stufenlos programmierbar, anwählbar über NC-Programm Dachspülu

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe Arbeitsraumtüre

· Kühlmitteltemperierung/IKZ-Kühlmittelanlage
· Kühlmitteltemperierung für IKZ-Kühlmittelanlage 980 l Heizleistung max.: 3.000 W Kühlleistung max.: 3.800 W

· Magnetwalzenaufsatz für Kühlmittelanlage
· Magnetwalzenabscheider für Kühlmittelanlage zur Bearbeitung von Guss

· Teilbarer Späneförderer
· Teilbarer Späneförderer geringerer Platzbedarf hinter der Maschine notwendig zum Herausziehen des Späneförderers im Wartungsfall

· Öl-/Emulsionsnebelabscheideanlage
· Öl- und Emulsionsnebelabscheideanlage Mechanischer Filter Durchsatzvolumen 1.100 m³/h

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Messtaster Infrarot Heidenhain HSK-A 63
· Messtaster Infrarot Fabr. Heidenhain TS 649 DMG HSK-A 63

· Werkzeugvermessung im Arbeitsraum Blum Laser
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal

· Werkzeugbruchkontrolle mechanisch
· Werkzeugbruchkontrolle mechanische Ausführung

· 3D quickSET Erweiterungspaket
· 3D quickSET Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz)

· VCS Complete Erweiterungspaket
· VCS Complete Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz)

· Sensorpaket i4.0
· Sensorpaket i4.0: MPC Machine Protection Control SGS Spindle Growth Sensor IKZ Durchflusswächter

· Maintenance Package I4.0
· Maintenance Package I4.0: - Messung der Werkzeugeinzugskraft - Autom. Schmierung des Werkzeugspanners - Überwachung der Pneumatik

· rotoLENS - Fräskopfkamera
· rotoLENS - Kamera mit rotierender Sichtscheibe integriert im Fräskopf Darstellung über CELOS und HDMI Digitaler Zoom und Aufnahmefunktion

· rotoLENS - Arbeitsraumkamera
· rotoLENS - Kamera mit rotierender Sichtscheibe im Maschinendach Darstellung über CELOS (verzögert) und HDMI (in Echtzeit) Digitaler Zoom und Aufnahmefunktion

· proTIME
· proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus

· Verbundglas-Sicherheitsscheibe
· Verbundglas-Sicherheitsscheibe für Sichtscheibe rechte Kabinentüre

· Betriebsart 4
· Betriebsart 4 "Prozessbeobachtung in der Fertigung" Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· ATC (Application Tuning Cycle)
· ATC (Application Tuning Cycle) programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/ Oberfläche/Geschwindigkeit

· MDynamics Paket
· Deckel Maho Paket MDynamics Verbesserte Oberflächengüte bei verkürzter Bearbeitungszeit

· Interpolationsdrehen
· Interpolationsdrehen Dreh-Stechzyklus zur Herstellung von einfachen Dichtflächen und Einstichen auf Bearbeitungszentren. In Verbindung mit Siemens Steuerung nur horizontaler und vertikaler Bearbeitungsebene möglich

· Efficient Production Package
· Efficient Production Package Lösungen für den sicheren Prozess und den effizienten Einsatz von wichtigen Bearbeitungsschritten

· Die Lieferung der Maschine erfolgt in Standard- Genauigkeit gemäß DECKEL MAHO Prüfprotokoll
· Die Lieferung der Maschine erfolgt in Standard- Genauigkeit gemäß DECKEL MAHO Prüfprotokoll. Positionsunsicherheit Pmax=0,012mm Gekühlte Vorschubantriebe, gekühlte Kugelrollspindeln, zusätzliches Kühlaggregat und Kühlmitteltemperierung verbleibe

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine

· Sonderausstattung
· Condition Analyzer
