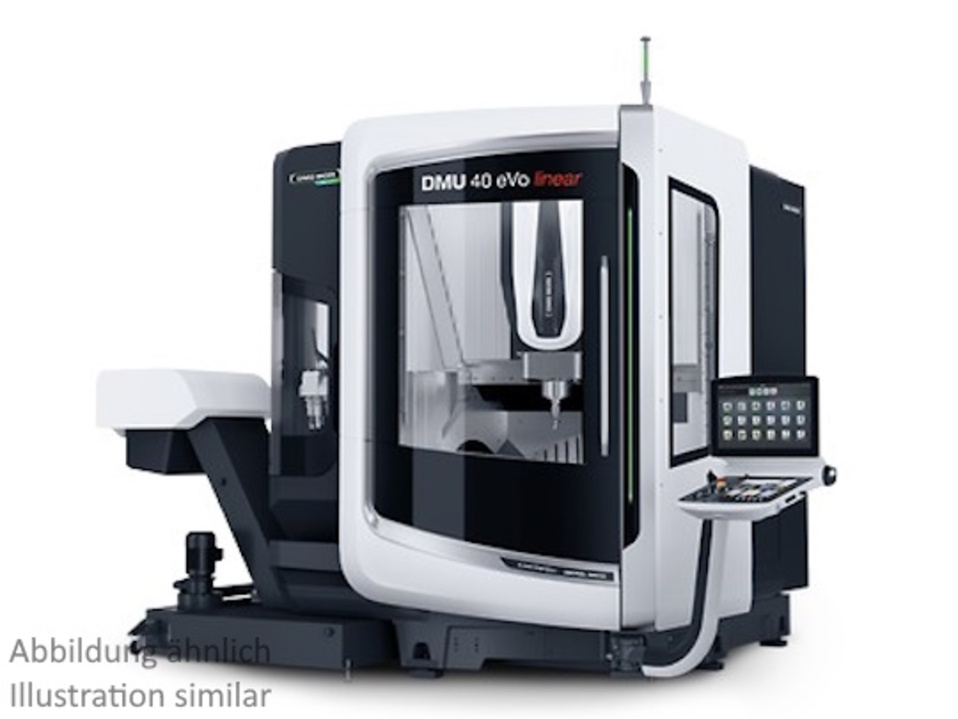

DMG MORI DMU 40 eVo (linear) Rundtischfräsmaschinen

· Allgemein

· Universalbearbeitungszentrum Neues DMG MORI Design; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 50000/50000/50000 mm/min

· Eilgang längs/quer/senkrecht
· 50/50/50 m/min

· Arbeitsbereich 1

· längs
· 400 mm

· quer
· 400 mm

· senkrecht
· 375 mm

· Werkzeugwechsler

· Magazinart
· Kette

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 60

· Max. Werkzeuggewicht
· 6 Kg

· Max. Werkzeuglänge
· 300 mm

· Max. Werkzeugdurchmesser bei besetzten Nachbarplätzen
· 80 mm

· Max. Werkzeugdurchmesser bei freien Nachbarplätzen
· 130 mm

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 6,21 x 6,58 x 2,69 (6,21 x 7,38 x 2,69) m

· Gewicht ca.
· 7200 Kg

· Formenbaupaket linear
· Formenbaupaket linear Dynamikpaket V-verzahnter Eagle Riemen in der Z-Achse

· Paket Fräsen / Drehen
· Paket Fräsen / Drehen (nur für Siemens 840D solutionline verfügbar!) NC-Dreh-Frästisch Durchmesser 460 mm C-Achse direct drive, Drehzahl max. 1.200 1/min integriertes Wuchtsystem Motorspindel 20-18.000 1/min Leistung 35/25 kW (40/100% ED) Werkzeugaufn

· Werkzeugkettenmagazin 60 Plätze
· Werkzeugmagazin 60 Plätze, Kettenmagazin mit Doppelgreifer (abweichend vom Standard)

·
·

·
·

· Vorbereitung 3D Quickset
· Vorbereitung für den Einsatz des 3D quickSET Toolkits Beinhaltet die 3D quickSET Softwareoption für jeweils eine Maschine 5-Achsen Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· Messtaster Infrarot PP400 optical
· Meßtaster Infrarot Fabr. Renishaw PP400 optical (OMP400)

· Kombi - Werkzeugvermessung Blum
· Kombi-Werkzeugvermessung Blum LaserControl NT-H 3D Laser-System für Fräswerkzeuge 3D-Taster für Drehwerkzeuge automatisches Wegschwenken der Messeinheit unter Tischniveau Kalibrierdorn mit Werkzeugaufnahme

· Signalleuchte 4-farbig
· Signalleuchte 4-farbig Rot: Allgemeine Störung Gelb: Maschineneingriff erforderlich Grün: Maschine im Automatikbetrieb Blau: Maschine im Einrichtbetrieb

· Späneförderer, Gliederband
· Gliederbandspäneförderer empfohlen für lange Späne, Band- und Wirrspäne

· Innere Kühlmittelzuführung 40bar/ 600l
· Innere Kühlschmierstoffzuführung (IKZ) Papierbandfilter 40bar/23l/min/Tank 600l Sperrluft Linearmeßsysteme, Bettspülung Doppelschaltfilter 50µm für IKZ

· Mechanische Vorbereitung Öl-Nebelabscheider
· Mechanische Vorbereitung für kundenseitige Anbindung einer Öl- und Emulsionsnebelabscheideanlage Kabinenöffnung ø200mm

· Erweiterte Spänespülung
· Erweiterte Spänespülung zusätzliche Spülung der Arbeitsraumtür links,Y Achse und rechter Seitenwand Spülvolumen manuell einstellbar (nur in Verbindung mit Innerer Kühlmittelzuführung)

· Blasluft durch Spindelmitte
· Blasluft durch die Spindelmitte anwählbar über M-Funktion gewartete Luft (1Tropfen Öl per 8min) (in dieser Ausführung mit IKZ kombinierbar)

· proTIME
· proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus

· Messeausführung eVo
· Messeausführung DMU eVo Gehäuse Schaltschrankkühler in Schaltschrankfarbe lackiert; Ausleuchtung Werkzeugmagazin; DMG-MORI Schildersatz; Tür Medienversorgung; E-Plan auf Papier;

· Betriebsart 4
· Betriebsart 4 Prozessbeobachtung in der Fertigung Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
