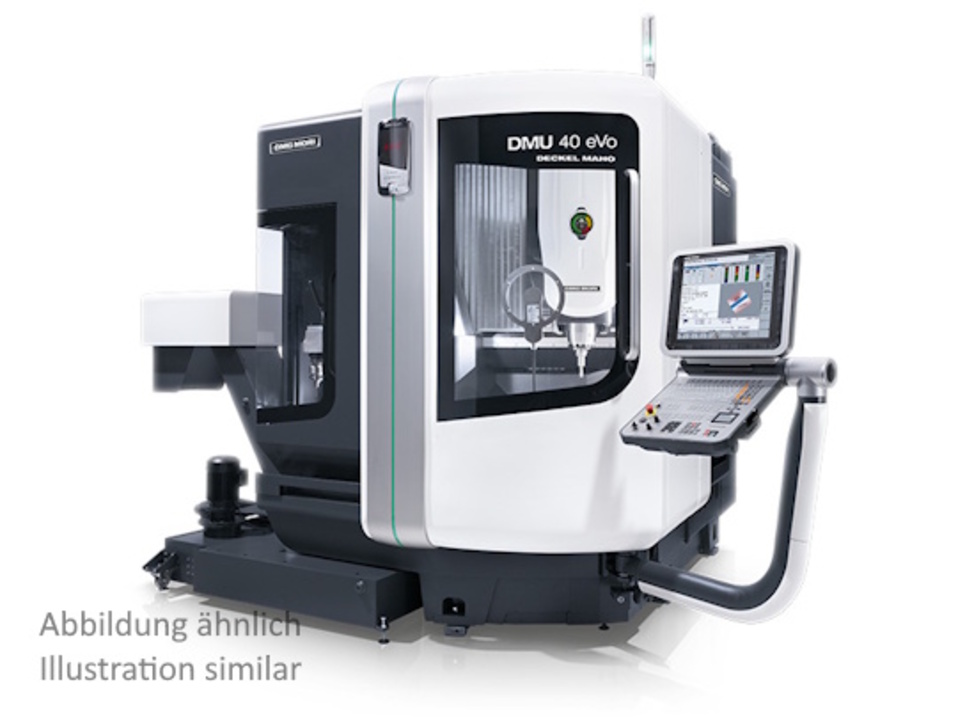

DMG MORI DMU 40 eVo (linear) Rundtischfräsmaschinen

· Allgemein

· Universalbearbeitungszentrum Neues DMG MORI Design; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 50000/50000/50000 mm/min

· Eilgang längs/quer/senkrecht
· 50/50/50 m/min

· Arbeitsbereich 1

· längs
· 400 mm

· quer
· 400 mm

· senkrecht
· 375 mm

· Werkzeugwechsler

· Magazinart
· Kette

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 60

· Max. Werkzeuggewicht
· 6 Kg

· Max. Werkzeuglänge
· 300 mm

· Max. Werkzeugdurchmesser bei besetzten Nachbarplätzen
· 80 mm

· Max. Werkzeugdurchmesser bei freien Nachbarplätzen
· 130 mm

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 6,21 x 6,58 x 2,69 (6,21 x 7,38 x 2,69) m

· Gewicht ca.
· 7200 Kg

· Paket Fräsen / Drehen
· Paket Fräsen / Drehen NC-Dreh-Frästisch Durchmesser 460 mm C-Achse direct drive, Drehzahl max. 1.200 1/min integriertes Wuchtsystem Motorspindel 20-20.000 1/min Leistung 35/25 kW (40/100% ED) Werkzeugaufnahme HSK-A63 nach DIN69893 Spindelklemmung bei Dr

· Werkzeugkettenmagazin 60 Plätze
· Werkzeugmagazin 60 Plätze, Kettenmagazin mit Doppelgreifer (abweichend vom Standard)

· Pneumatische Rüsthilfe für Werkzeugbeladung
· Pneumatische Rüsthilfe für Werkzeugbeladung

·
·

·
·

· Vorbereitung 3D Quickset
· Vorbereitung für den Einsatz des 3D quickSET Toolkits Beinhaltet die 3D quickSET Softwareoption für jeweils eine Maschine 5-Achsen Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· Messtaster Infrarot PP400 optical
· Meßtaster Infrarot Fabr. Renishaw PP400 optical (OMP400)

· Kombi - Werkzeugvermessung Blum
· Kombi-Werkzeugvermessung Blum LaserControl NT-H 3D Laser-System für Fräswerkzeuge 3D-Taster für Drehwerkzeuge automatisches Wegschwenken der Messeinheit unter Tischniveau Kalibrierdorn mit Werkzeugaufnahme

· Werkzeugbruchkontrolle mechanisch
· Werkzeugbruchkontrolle mechanische Ausführung Antasten beim Wechsel ins Magazin Abtastbare Werkzeuglänge 60 bis 300 mm

· Signalleuchte 4-farbig
· Signalleuchte, vierfarbig

· Späneförderer, Gliederband
· Gliederbandspäneförderer empfohlen für lange Späne, Band- und Wirrspäne

· Innere Kühlmittelzuführung 40bar/ 600l
· Innere Kühlschmierstoffzuführung (IKZ) Papierbandfilter 40bar/23l/min/Tank 600l Sperrluft Linearmeßsysteme, Bettspülung Doppelschaltfilter 50µm für IKZ

· Mechanische Vorbereitung Öl-Nebelabscheider
· Mechanische Vorbereitung für kundenseitige Anbindung einer Öl- und Emulsionsnebelabscheideanlage Kabinenöffnung ø200mm

· Blasluft durch Spindelmitte
· Blasluft durch die Spindelmitte anwählbar über M-Funktion gewartete Luft (1Tropfen Öl per 8min) (in dieser Ausführung mit IKZ kombinierbar)

· Sensorpaket i4.0
· Sensorpaket i4.0: SGS Spindle Growth Sensor IKZ Durchflusswächter

· Betriebsart 4
· Betriebsart 4 Prozessbeobachtung in der Fertigung Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· angularTOOL
· angular TOOL Technologiezyklus zum Programmieren eines 360 Grad drehbaren Winkelkopfwerkzeuges

· Interpolationsdrehen 2.0
· Interpolationsdrehen 2.0 Technologiezyklus zur Bearbeitung von Innen- und Außendurchmessern mit orientierender Spindel mit Möglichkeit zur freien Kontur Programmierung

· Bildschirmanzeige Deutsch/Englisch
· Bildschirmtext Deutsch/Englisch

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
