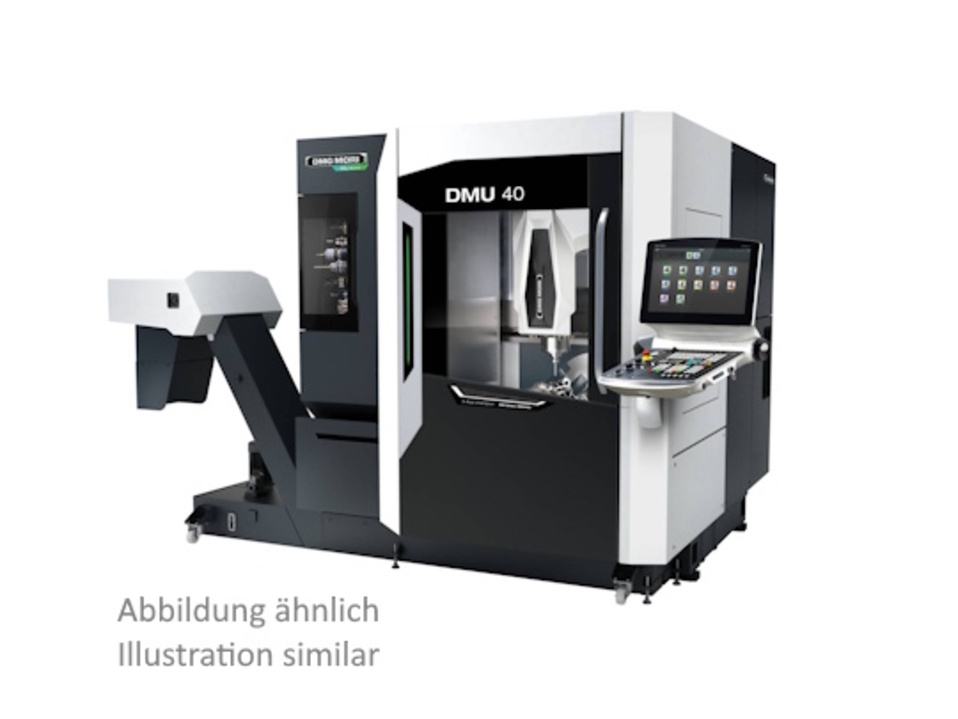

DMG MORI DMU 40 Rundtischfräsmaschinen

· Allgemein

· Universal Fräsmaschine Stealth Design; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich 1

· längs
· 550 mm

· quer
· 450 mm

· senkrecht
· 420 mm

· Technische Daten

· Vorschub längs/quer/senkrecht
· 30000/30000/30000 mm/min

· Eilgang längs/quer/senkrecht
· 30/30/30 m/min

· inlineMASTER® Spindel
· Spindeldrehzahl 20 - 15.000 min-1 SK40 für BIG-PLUS® Werkzeuge geeignet

·
· Antriebsleistung (100% ED) 14,5 kW

·
· Antriebsleistung (40% ED) 20,3 kW

·
· Drehmoment (100% ED) 84 Nm

·
· Drehmoment (40% ED) 121 Nm

·
· Drehzahlbereich von - bis 20 - 15000 U/min

·
· Werkzeugaufnahme HSK-A 63

·
· Spannsystem HSK-A 63

· Werkzeugaufnahme für HSK-A63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Anpassung Arbeitsspindel)

· NC-Schwenkrundtisch
· Schwenkrundtisch simultanfähig Aufspannfläche D505 x 500 Schwenkbereich -35 bis +110°, Drehachse 360° inklusive direkter Meßsysteme B- und C-Achse und Ebenentransformation

· Werkzeugmagazin 60 Plätze
· Werkzeugmagazin 60 Plätze HSK-A63 Vertikalkette mit Doppelgreifer inklusive Rüsthilfe für Werkzeugbeladung

· Blasluft durch Spindelmitte
· Blasluft durch die Spindelmitte anwählbar über M-Funktion, gewartete Luft

· Öl- und Emulsionsnebelabscheider mechanisch
· Öl- und Emulsionsnebelabscheider System mit mechanischem Filter 1100 m³/h (nur mit Option Kabinendach verfügbar)

· Späneentsorgungspaket mit Kabinendach
· Späneentsorgungspaket Späneförderer Kühlmittel-Blasluft-Umschaltung Kratzbandspäneförderer mit abgereinigtem Spaltsieb Spülpistole zur Spänespülung Bettspülung, Kabinendach

· Innere Kühlmittelzuführung 40bar/600l
· Innere Kühlschmierstoffzuführung (IKZ) Papierbandfilter 40bar/23l/min/Tank 600l inkl. Drehdurchführung in Spindel, Doppelschaltfilter 50µm für IKZ Rotierende Sichtscheibe (Abweichend zum Standard)

· Renishaw Blue Power Probe Kit
· Renishaw Blue Power Probe Kit Messtaster Infrarot PP 60 optical Laserwerkzeugvermessung Renishaw NC4 blue Installation auf Konsole neben Maschinentisch, Werkzeuglänge- und Durchmesservermessung automatische Reinigung über externe Blasluft Kalibrierdorn

· 3D Quick SET
· 3D quickSET Toolkit zur Überprüfung und Korrektur der kinematischen Genauigkeit von 5-Achs Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· MPC Machine Protection Control
· MPC Machine Protection Control Maschinenschutz durch Schnellabschaltung

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
