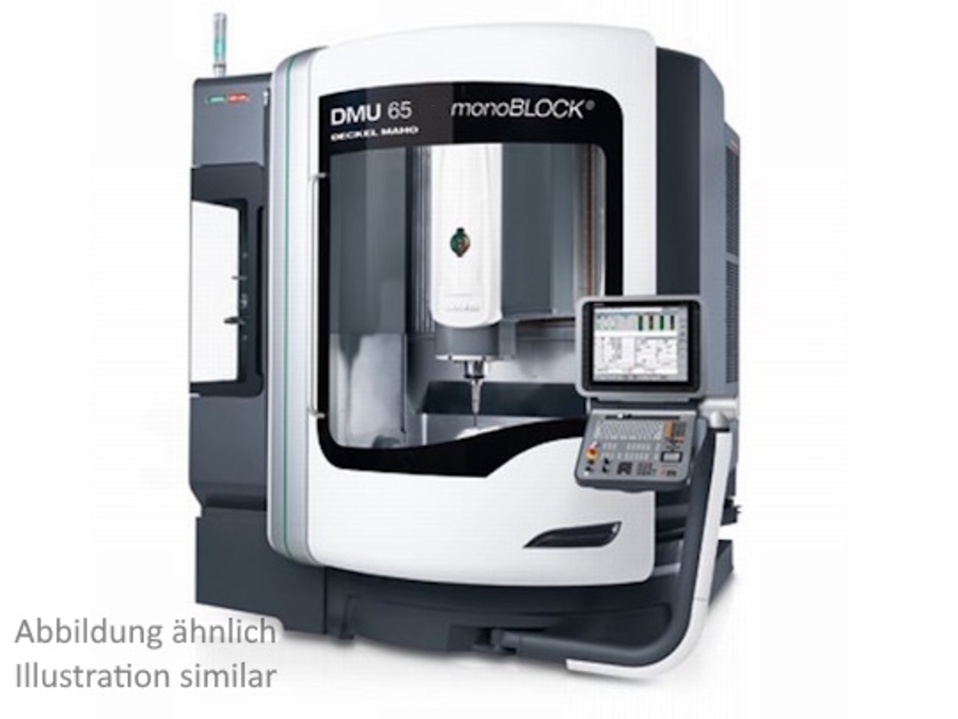

DMG MORI DMU 65 monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum in monoBLOCK-Bauweise; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 40000/40000/40000 mm/min

· Eilgang längs/quer/senkrecht
· 40/40/40 m/min

· Arbeitsbereich 1

· längs
· 735 mm

· quer
· 650 mm

· senkrecht
· 560 mm

· Werkzeugwechsler

· Werkzeugwechslerebene
· vertikal

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 60

· Max. Werkzeuglänge
· 315 mm

· Max. Werkzeugdurchmesser bei besetzten Nachbarplätzen
· 80 mm

· Max. Werkzeugdurchmesser bei freien Nachbarplätzen
· 160 mm

· Platzbedarf/Gewicht

· Gewicht ca.
· 14500 Kg

· Motorspindel 20.000 1/min
· Motorspindel speedMASTER® SK 40 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Werkzeugmagazin, Kette-Vert., 60 Pl.
· Werkzeugmagazin Vertikal-Kettenmagazin basic mit 60 Magazinplätzen SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· Messtaster Infrarot Renishaw
· Messtaster Infrarot Fabr. Renishaw OMP 60 SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· MPC - Machine Protection Control
· MPC - Machine Protection Control Maschinenschutz durch Schnellabschaltung

· Produktionspaket 40 bar/23 l/min, 600 l Tank
· Produktionspaket: Kratzbandspäneförderer mit Kühlmittel- anlage 600 Liter, Papierbandfilter Abwurfhöhe: 950mm Breite: 670mm IKZ 40 bar/23 l/min durch Spindelmitte (AD) Externe Kühlmittelzufuhr 4 bar/40 l/min (Angaben als theor. Pumpenleistung) Sp

· Betriebsart 4
· Betriebsart 4 "Prozessbeobachtung in der Fertigung" Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· 3D-Datenmodell
· 3D Datenmodell in STEP-Format zur kundenseitigen Integration in ein CAD-System zum Zweck einer Maschinensimulation. (Datenbasis in Baugruppenstruktur)

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
