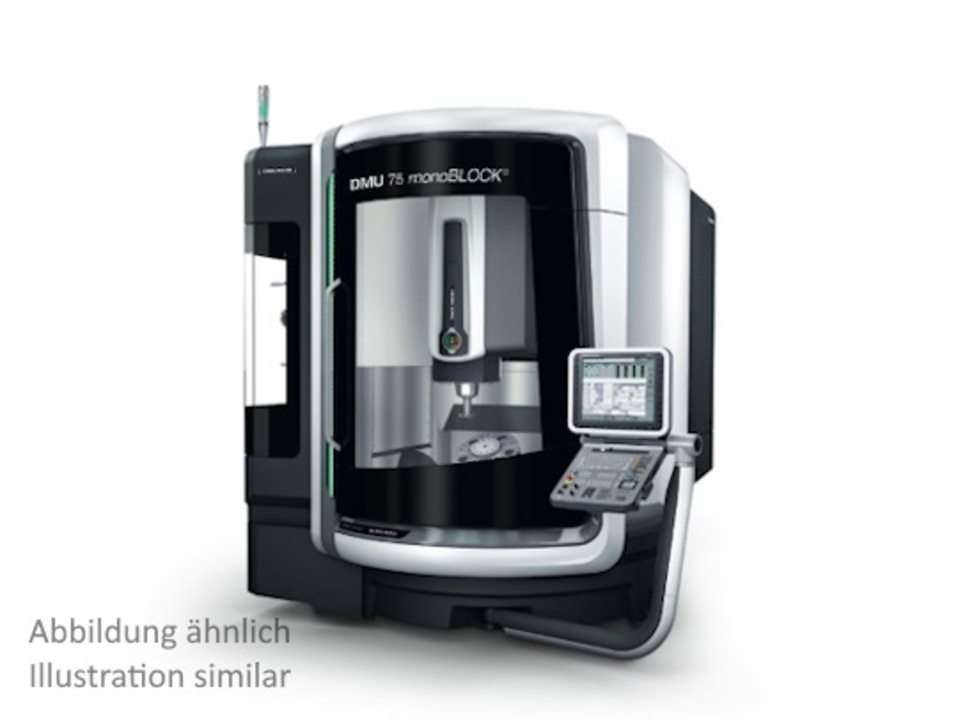

DMG MORI DMU 75 monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum in monoBLOCK-Bauweise - MPC Machine Protection Control; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich 1

· längs
· 750 mm

· quer
· 650 mm

· senkrecht
· 560 mm

· Technische Daten

· Antriebsleistung (100% ED)
· 25 kW

· Antriebsleistung (40% ED)
· 35 kW

· Drehmoment (100% ED)
· 86 Nm

· Drehmoment (40% ED)
· 130 Nm

· Drehzahlbereich von - bis
· - 20000 U/min

· Werkzeugaufnahme
· HSK-A 63

· Vorschub längs/quer/senkrecht
· 40000/40000/40000 mm/min

· Eilgang längs/quer/senkrecht
· 40/40/40 m/min

· Werkzeugwechsler

· Werkzeugwechslerebene
· vertikal

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 60

· Max. Werkzeuglänge
· 315 mm

· Max. Werkzeugdurchmesser bei besetzten Nachbarplätzen
· 80 mm

· Max. Werkzeugdurchmesser bei freien Nachbarplätzen
· 160 mm

· Sonstiges

· Spannsystem
· HSK-A 63

· Platzbedarf/Gewicht

· Gewicht ca.
· 12300 Kg

· NC-Schwenkrundtisch
· Tischfläche 800 x 650 (Ø 650) mm

·
· Zentrierbohrung 50h6 mm

·
· Zulässige Belastung (tischmittig) 600 Kg

·
· Nutenbreite 14 mm

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

·
· 5. Achse (Schwenkbereich) +/- 120 Grad

·
·

·
·

· Werkzeugaufnahme HSK-A 63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Anpassung Arbeitsspindel und Werkzeugmagazin)

· 3D quickSET
· 3D quickSET Toolkit zur Überprüfung und Korrektur der kinematischen Genauigkeit von 5-Achs Maschinenkonfigurationen (nur in Verbindung mit Option Messtaster)

· Messtaster Infrarot Renishaw
· Messtaster Infrarot Fabr. Renishaw OMP 60 SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· Werkzeugvermessung im Arbeitsraum Blum Laser
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal

· Produktionspaket 40 bar/23 l/min, 600 l Tank
· Produktionspaket: Kratzbandspäneförderer mit Kühlmittel- anlage 600 Liter, Papierbandfilter Abwurfhöhe: 950mm Breite: 670mm IKZ 40 bar/23 l/min durch Spindelmitte (AD) Externe Kühlmittelzufuhr 4 bar/40 l/min (Angaben als theor. Pumpenleistung) Sp

· Kühlmitteltemperierung
· Kühlmitteltemperierung für IKZ-Kühlmittelanlage 600 l: Tankvolument erhöht auf 980 l Heizleistung max.: 3.000 W Kühlleistung max.: 3.800 W

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Öl-/Emulsionsnebelabscheideanlage
· Öl- und Emulsionsnebelabscheideanlage Mechanischer Filter Durchsatzvolumen 1.100 m³/h

· ATC (Application Tuning Cycle)
· ATC (Application Tuning Cycle) programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/ Oberfläche/Geschwindigkeit

· Sicherheitspaket für Netzausfall
· Sicherheitspaket für Netzausfall: Spannungsüberwachung mit schneller Bremsansteuerung Geregeltes Stillsetzen der CNC-Steuerung Anzeige zuletzt ausgeführter Satzfolge

· 3D-Datenmodell
· 3D Datenmodell in STEP-Format zur kundenseitigen Integration in ein CAD-System zum Zweck einer Maschinensimulation. (Datenbasis in Baugruppenstruktur)

· Die Lieferung der Maschine erfolgt in Standard- Genauigkeit gemäß DECKEL MAHO Prüfprotokoll
· Die Lieferung der Maschine erfolgt in Standard- Genauigkeit gemäß DECKEL MAHO Prüfprotokoll. Positionsunsicherheit Pmax=0,012mm Gekühlte Vorschubantriebe, gekühlte Kugelrollspindeln, zusätzliches Kühlaggregat und Kühlmitteltemperierung verbleibe

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
