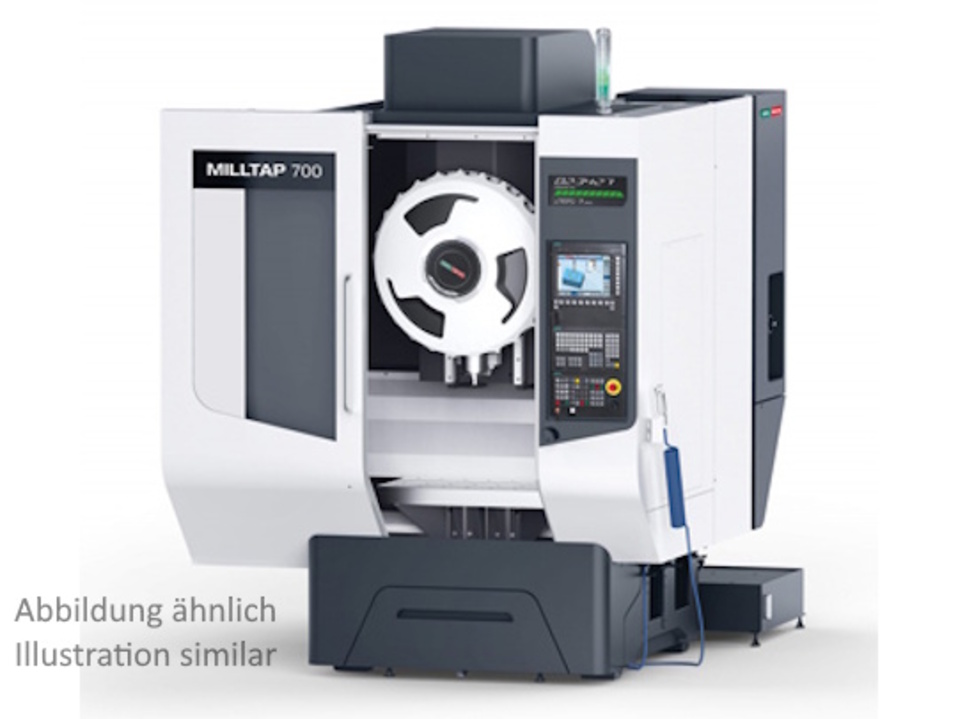

DMG MORI MILLTAP 700 Universalkonsolfräsmaschinen

· Allgemein

· Hochproduktives Kompaktbearbeitungszentren; Steuerung: Siemens 840D solutionline
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 1-60000/1-60000/1-60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

· Arbeitsbereich 1

· längs
· 700 mm

· quer
· 420 mm

· senkrecht
· 380 mm

· Sonstiges

· Spannsystem
· MAS 403 - 45°

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 1,65 x 2,34 x 2,5 (1,65 x 2,95 x 2,55) m

· Gewicht ca.
· 4100 Kg

· Spindeldrehzahl bis 24.000 U/min BT30
· Spindel 24.000 1/min Werkzeugaufnahme BT30 JIS B 6339 (MAS 403 – 45°) Drehzahlbereich 20 – 24.000 1/min AC-Hauptantrieb 4 / 20 kW Wasserkühlung Spindelmotor und Spindel mit Wärmetauscher

· Tisch
· Tischfläche 840 x 420 mm

·
· Zulässige Belastung (tischmittig) 300 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 2

·
· Aufspannraster M 12, 100 x 100 mm

· Werkzeugaufnahme für BBT 30 (Big+)
· Werkzeugaufnahme BBT 30 (Big+) für Anzugsbolzen MAS 403 - 45°

· Werkzeugmagazin 25 Plätze
· Werkzeugmagazin 25 Plätze (passend zu Werkzeugaufnahme in Frässpindel) Span-zu-Span-Zeit 1,7 sec.

· Nano Paket
· Nano Paket Erhöhung der Temperaturstabilität Nur in Verbindung mit 24,000U/min oder 10,000U/min drehmomentge- steigerter Spindel möglich Ohne SW-Paket Mdynamiks (C-H0020)

· Produktionspaket Aluminium Bandfilter IKZ 40bar
· Produktionspaket Aluminium Bandfilter IKZ 40bar enthält: Papierbandfilter 40bar/ 23l/min Zusatztank 600l Späneförderer für feine Aluminium Späne geeignet (selbst reinigender gelochter Filter) Abwurfhöhe 600mm; Tankinhalt 200l Kabinendach; Maschinen

· Automationsschnittstelle rechte Tür
· Automationsschnittstelle inklusive Automationstür rechts und Vorbe- reitung Hydraulik Schnittstelle

· Sonderausstattung
· - Sonderspannhydraulik, 2 Spannkreise - Vorbereitung für Teilapparat EA510 mit direktem Messsystem - Auflagenkontrolle - Zusatzbedienleiste für Spannhydraulik an der rechten Maschinenseite

· Sonderausstattung
· RMS-Sensor
