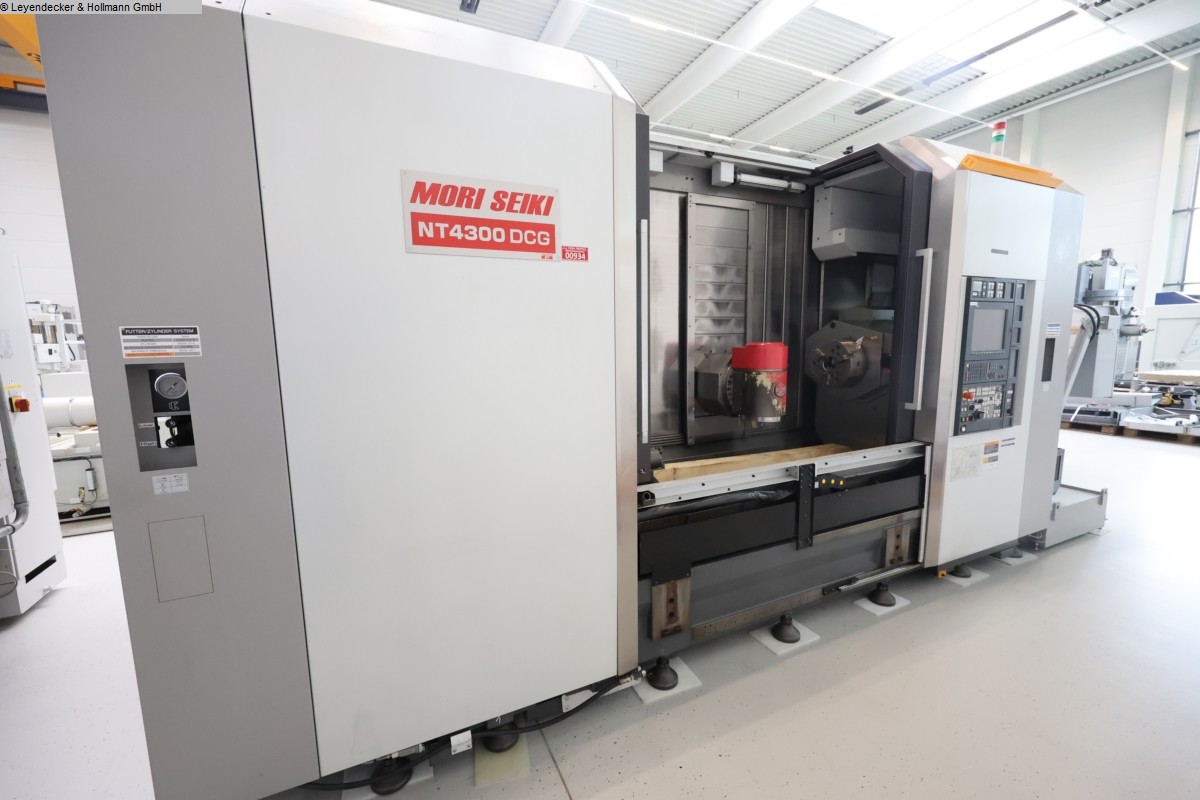

x-Weg: 750 mm
y-Weg: 210 mm
z-Weg: 1150 + 100
mm
Steuerung: Fanuc MSX-701III
Drehdurchmesser max.: 660
mm
Drehlänge max.: 1498 mm
Umlaufdurchmesser über
Querschlitten max.: 400 mm
Spindeldrehanzahl: 3000
U/min
Werkzeugmagazin mit: 40 Plätzen
Revolver: 10
Fach
Gesamtleistungsbedarf: 90 kVA
Maschinengewicht ca.: 26,6
t
Raumbedarf ca.: 5301 x 2997 x 2788
mm
Kapazität:
Umlaufdurchmesser über Querschlitten
(Werkzeugspindel 1): 750 mm
Umlaufdurchmesser über Querschlitten
(Revolver 2): 400 mm
Max. Drehdurchmesser (Werkzeugspindel 1): 660
mm
Max. Drehdurchmesser (Revolver 2): 275 mm
Max. bearbeitete
Werkstücklänge: 1498 mm
Max. Stangenmaterial: 90
mm
Verfahrwege:
X1 Achse (Werkzeugspindel): 750 mm
Y
Achse (Werkzeugspindel): 420 (+/- 210) mm
Z1 Achse
(Werkzeugspindel): 1635 + 100 mm für Werkzeugwechsel
B Achse
(Werkzeugspindel): +/- 120°, volle B-Achse 1° indexiert und 0,0001°
gebremst
X2 Achse (Revolver): 195 mm
Z2 Achse (Revolver): 1525
mm
SZ Achse (Gegenspindel): 1610 mm
Eilgänge: (X1,Z1) 50
m/min. / (Y,X2,Z2,SZ) 30 m/min.
Haupt und
Gegenspindel:
Spindeldrehzahlen stufenlos (Spindel 1 + 2): 30-3000
1/min.
C-Achse (Spindel 1 + 2): 0,001°
Hauptspindelmotor:
22/18,5 kW
Gegenspindelmotor: 22/18,5 kW
Drehmoment (Spindel 1
+ 2): 1000 Nm
Scheibenrevolver:
Anzahl der
Werkzeugplätze: 10 Stück
Drehzahl der angetriebenen Werkzeuge:
6000 1/min.
Antriebsleistung: 5,5/3,7
kW
Frässpindelkopf:
Werkzeugaufnahme: HSK A63
Max.
Drehzahl: 12000 1/min.
Antriebsleistung: 18,5/11
kW
Drehmoment: 120/44 Nm
Werkzeugwechsler:
40-fach
Werkzeugdurchmesser 70/140 mm
Werkzeuglänge 400
mm
Werkzeuggewicht 8/10 kg
Gesamtleistungsbedarf 90
kVA
Hauptabmessungen Länge x Breite x Höhe 5301 x 2997 x 2788
mm
Maschinengewicht 26,6
t
Ausstattung/Zubehör:
- Frässpindel oben
(B-Achse), als volle 4. Achse, Positionierung 0,0001°
- 40-fach
Werkzeugmagazin
- 10-fach Revolver unten, alle Positionen
angetrieben
- 2 x 3-Backen-Schnellwechselfutter KNCS-N
315/91
- KNOLL Hochdruckkühlmittelanlage, Druckeinstellung
12/25/35/45/55/62 und 72 bar, mit wartungsfreier
Rotationsfilteranlage
- Späneförderer
- Abblassystem für
Hauptspindelfutter (gesteuert über M-Funktion)
- Abblassystem
für Werkzeugschneide (gesteuert über M-Funktion)
-
Kühlmittelpistole inkl. Zubehör
- Ölnebel Absaugung
-
Direktes Meßsystem X1, X2, Y-Achse
- Stangenlader Interface
-
Doppelter Fußschalter für beide Spindeln
- Inseln und
Taschenprogrammierung für MAPPS
- High speed fixed Cycle für
MAPPS
- Programmspeichererweiterung auf 8 MB
- Programm
Neustart
- 3-stufige Signallampe
- Memory Card 512MB (CF
Card)
- Vermessungsarm (Bild) WZ-Vermessung in Maschine
-
Werkzeughalter + Kasten, Reduzier-Hülsen, angetriebene
Werkzeuge
- Spannbacken Paket
- Spannzangen
Paket
