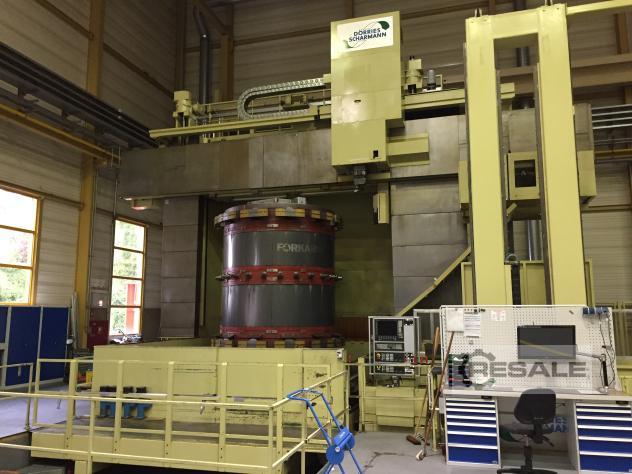

DOERRIES SCHARMANN CONTUMAT 3 MC; VC 4800/400 Karusselldrehmaschinen

Technische Daten

Steuerung Siemens Sinumerik 840 Dsl

Hauptabmessungen und Verfahrwege
Planscheibendurchmesser 3.600 mm
Umlaufdurchmesser (max.) 4.200 mm
Werkstückhöhe (max.) 4.800 mm
Gesamthöhe der Maschine 8.700 mm
Maximales Werkstückgewicht 80.000 kg.

Tischuntersatz Y
Horizontale Tischverschiebung 2.000 mm

Querbalken
Senkrechtverstellung des Querbalken
in 100 mm Schritten 2.800 mm

Querbalkensupport (rechts)
Horizontale Verstellung Support - 1.800 bis + 2.200 mm
Vertikale Verschiebung des Meißelschiebers 1.500 mm
Querschnitt des Meißelschiebers 240x240 mm
Werkzeugplätze 20 St.

Seitensupport (rechts)
Vertikale Verstellung Support 2.800 mm
Horizontale Verschiebung des Meißelschiebers 1.000 mm
Querschnitt des Meißelschiebers 240x240 mm
Drehdurchmesser max./min. 4500/2500 mm
Werkzeugwechsler
Hauptantrieb:
Leistung des Hauptmotors 105 kW
Drehzahlbereich der Planscheibe 0,4–90 U/min.
maximales Drehmoment an der Planscheibe

Bohr- und Fräsantrieb Vertikal Support:
Leistung des Antriebsmotors 22,5 kW
Maximales Drehmoment 900 Nm

Bohr- und Fräsantrieb Seiten Support:
Leistung des Antriebsmotors 22,5 kW
Maximales Drehmoment 900 Nm
Anschlußwerte der Maschine
Anschluß Spannung der Maschine 380 Volt / 50Hz
Steuerspannung 220V AC / 24V DC
Gesamtanschlußwert 150 kVA
Erforderliche Vorsicherung 400 A

Ausrüstung und Zubehör:
Bedienerplattform
Späneförderer
Kühlschmiermittel Anlage
Werkzeugwechsler
Werkzeug Messtaster RENISHAW
