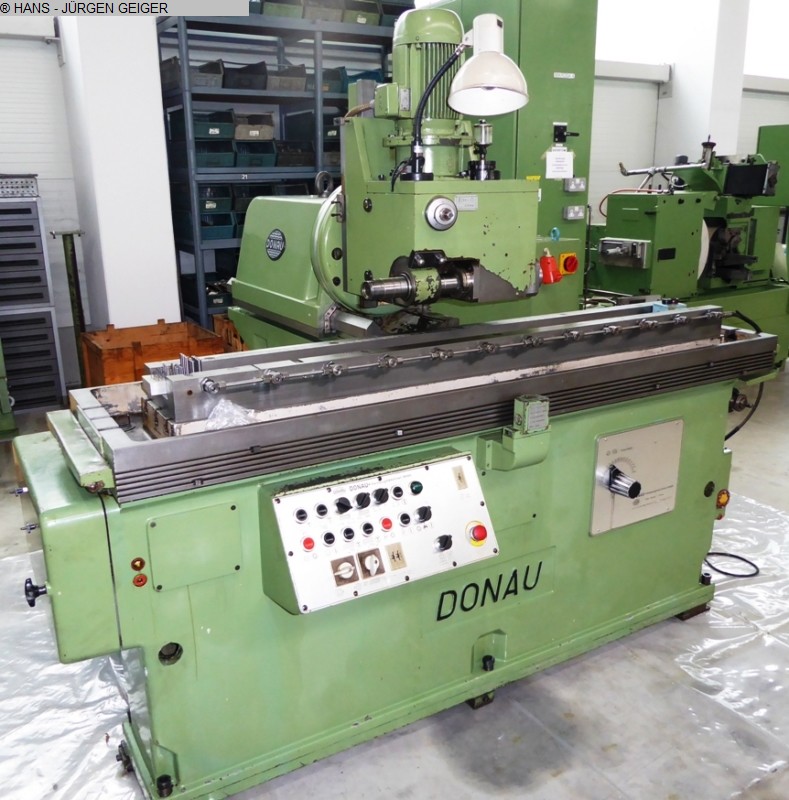

DONAU-KNAPP UZFM - V 300 H Zahnstangenfräsmaschine

Fräslänge: 1750 mm
Fräsbreite: 260 mm
Modul - max.: 10
Modul - min.: 12
Gesamtleistungsbedarf: 8 kW
Maschinengewicht ca.: 4500 kg
Raumbedarf ca.: m
D O N A U - K N A P P
Universal - Zahnstangenfräsautomat
Type UZFM - V 300 H
Baujahr 1980 # 80-234x
____________________________________________________________
max. Verzahnungslänge 1.750 mm
Fräsweg/Fräsbreite quer max. 260 mm
Schrägverzahnung bis 30 °
Modulbereich St/GG max. 10 bis 12
Tisch-Aufspannfläche effektiv 275 x 1.830 mm
Einbauhöhe unter Fräs-Spindel-Achse min./max. 150 / 430 mm
Fräser-Ø min. / max. Ø 108 + 2 x Schnitttiefe/max. 165 mm
Fräserbreite max. fliegen / mit Gegenlager 50 / 140 mm
Fräserdorn-Ø max. 22 - 50 mm
9 Spindeldrehzahlen 29 – 178 U/min.
Frässchlitten schwenkbar rechts / links 30 °
Frässpindelkopf schwenkbar rechts / links 30 / 45 °
Vorschübe stufenlos (Frässchlitten) 0 – 600 mm/min.
Rücklauf-Eilgang 2.000 mm/min.
Frässpindelantrieb ca. 4 kW
Gesamtantrieb 8 kW - 400 V - 50 Hz
Gewicht 4.500 kg
Zubehör / Sonderausstattung:
• automatische Fräsablaufsteuerung über Nockenfeld am Fräskopfschlitten
und am Tischschlitten mit der Möglichkeit der Sprungschaltung
( = aut. Überbrückung eines nicht zu fräsenden Bereiches) und
Pendelfräsbetrieb ( = synchrones Fräsen auf 1.Tischhälfte und
Werkstückwechsel auf 2 Tischhälfte )
• hydraulische Werkstückspanneinrichtung durchgehend ca. 260 x 1800 mm,
Spannbreite maximal 140 mm, Spannhöhe ca. 60 mm, mit eigenem
Hydraulikaggregat und elektrischer Auslösung.
• manuelle Feineinstellung des Tisches (0,001 mm) z. B. zum genauen
Einfahren in eine vorgefräste Verzahnung
• diverse Wechselräder (ca. 10 Stück), 2 Stück Fräserdorne,
Zentralschmierung mit Impuls, eingebaute Hydraulikanlage,
separate Kühlmitteleinrichtung, separater Schaltschrank,
diverse gebrauchte Zahnstangenfräser.
Preis, ab Lager zzgl. MwSt. € 49.500.--
Diese Maschine eignet sich insbesondere zum Fräsen von Zahnstangen sowie
auch zum Herstellen von Räumwerkzeugen ( hinterfräsen durch Fräskopfschwenkung
).
Zustand : sehr gut - vorführbereit
Lieferung : ab Lager - wie besichtigt Zahlung: rein netto –
nach Rechnungserhalt
