Vollautomatischer Stretchwickelmaschine Spinny S2300 mit
elektromechanische Niderhalter
Palettenabmessungen: L 1200 x B 800 x H 2600 mm
Maximalgewicht: 1000 kg
Stundensatz: ca.20 Pal./Stunde (abhängig von Palettenhöhe und
Wicklungsart)
Förderhöhe: 500 mm
Technische Spezifikationen:
• Wickelzyklus, programmierbar über das elektronische
Bedienfeld und

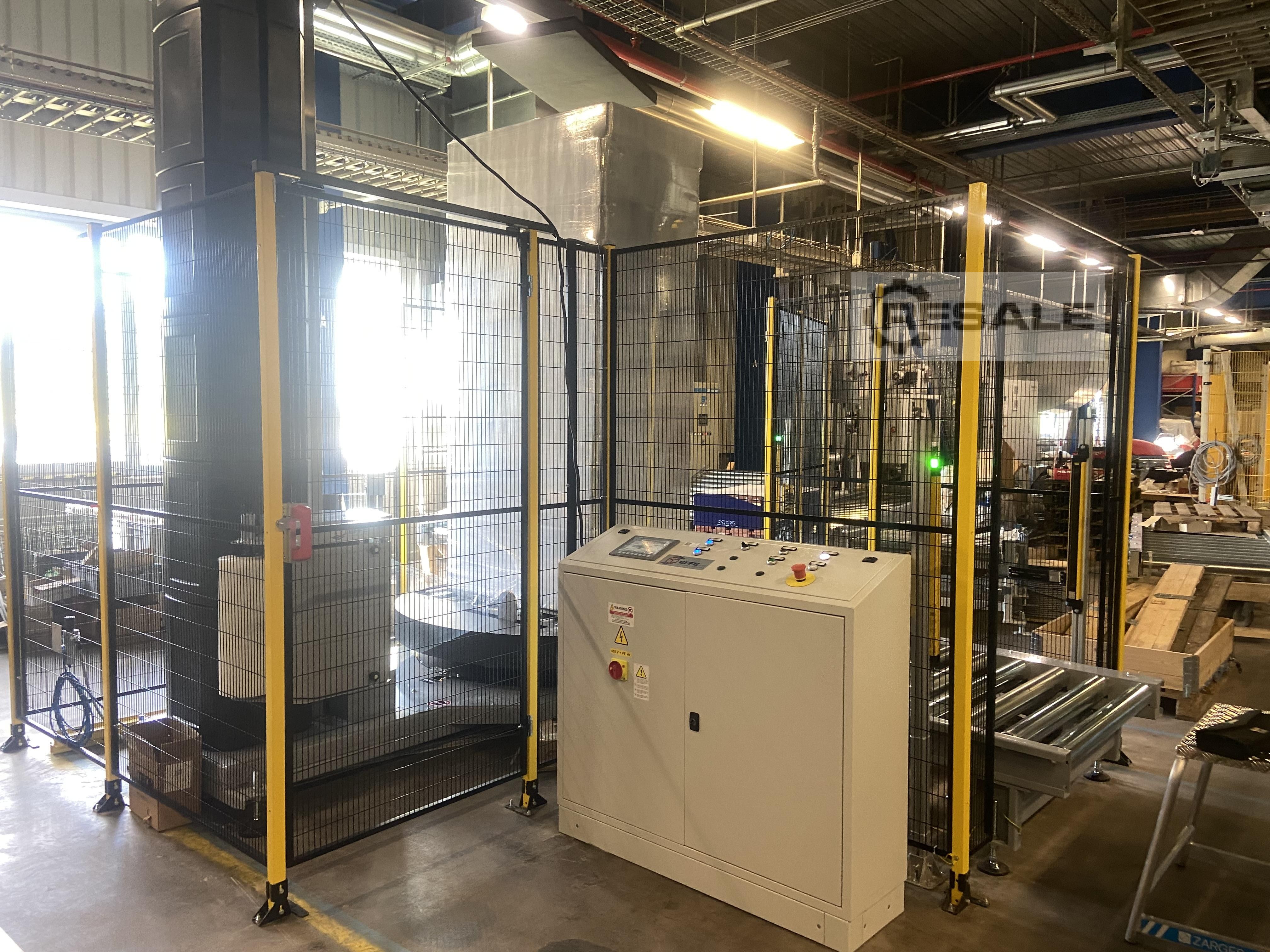

SIEMENS S7-1200, KTP700 Bedienpanel
• Steuerung SIEMENS PLC S7 1200 SAFE und HMI KTP700
• 15 frei programmierbare Wickelprogramme
• Drehtellerstopp in der Endposition
• Förderhöhe: 500 mm
• Nutzbare Breite Rollenförderer: 1000 mm
• Fotozelle zur autom. Erkennung der Palettenhöhe
• Klemme zum Anbringen der Folie an der Palettenladung
• Automatisches Folienschneidesystem am Ende des Wickelzyklus
• Frequenzumrichter zur Einstellung der
Drehtellergeschwindigkeit 5 bis 15 U/min
• Frequenzumrichter zur Einstellung der
Folienwagen-Geschwindigkeit
• Powerstretch 250 %
• Folienverschweißung mit Heißpads Gegenklinge
• Standardfarben: Grau RAL 7001 für feste Teile, Grau RAL 7016
für bewegliche Teile und
Kunststoffabdeckungen.
• potentialfreie Kontakte
• 1 Frequenzumrichter zur Steuerung des Förderers am
Drehteller
STROMVERSORGUNG
> Stromversorgung: 400 V, 50 Hz, 3 Phasen + PE
> Frequenz: 50 Hz
> Installierte Leistung: 3 kW
> Hilfsenergieversorgung: 24 V DC
> Druckluft: 6 bar
FOLIEN- UND ROLLENEIGENSCHAFTEN
> Dicke: 12 ÷ 23 µm
> Empfohlene Dicke: 20 µm
> Innendurchmesser der Rolle: 76 mm
> Höhe: 500 mm
> Maximales Rollengewicht: 16 kg
> Maximaler Außendurchmesser der Rolle: 250 mm

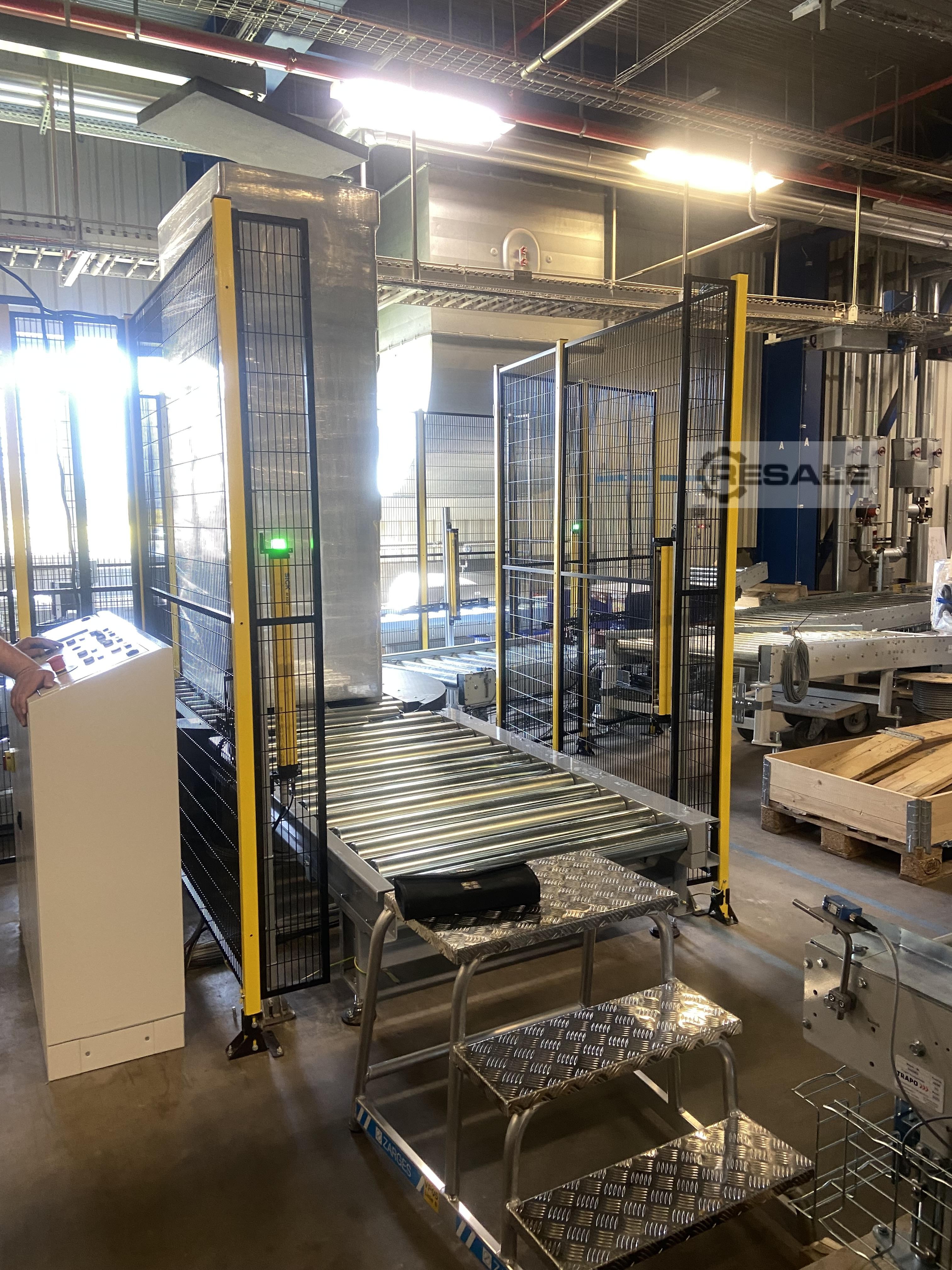

Angetriebener Rollenförderer für Auslauf,
mit Doppelkettenrädern, frequenzgeregelt
Länge 1470 mm
Nutzbreite 1000 mm
Höhe 500 mm
Rollendurchmesser 89 mm
Teilung 158,75 mm
2 Stk. SICK M40 UE403 PSD01 1047810
Sicherheits-Lichtschranken, Sicherheitsklasse 4,

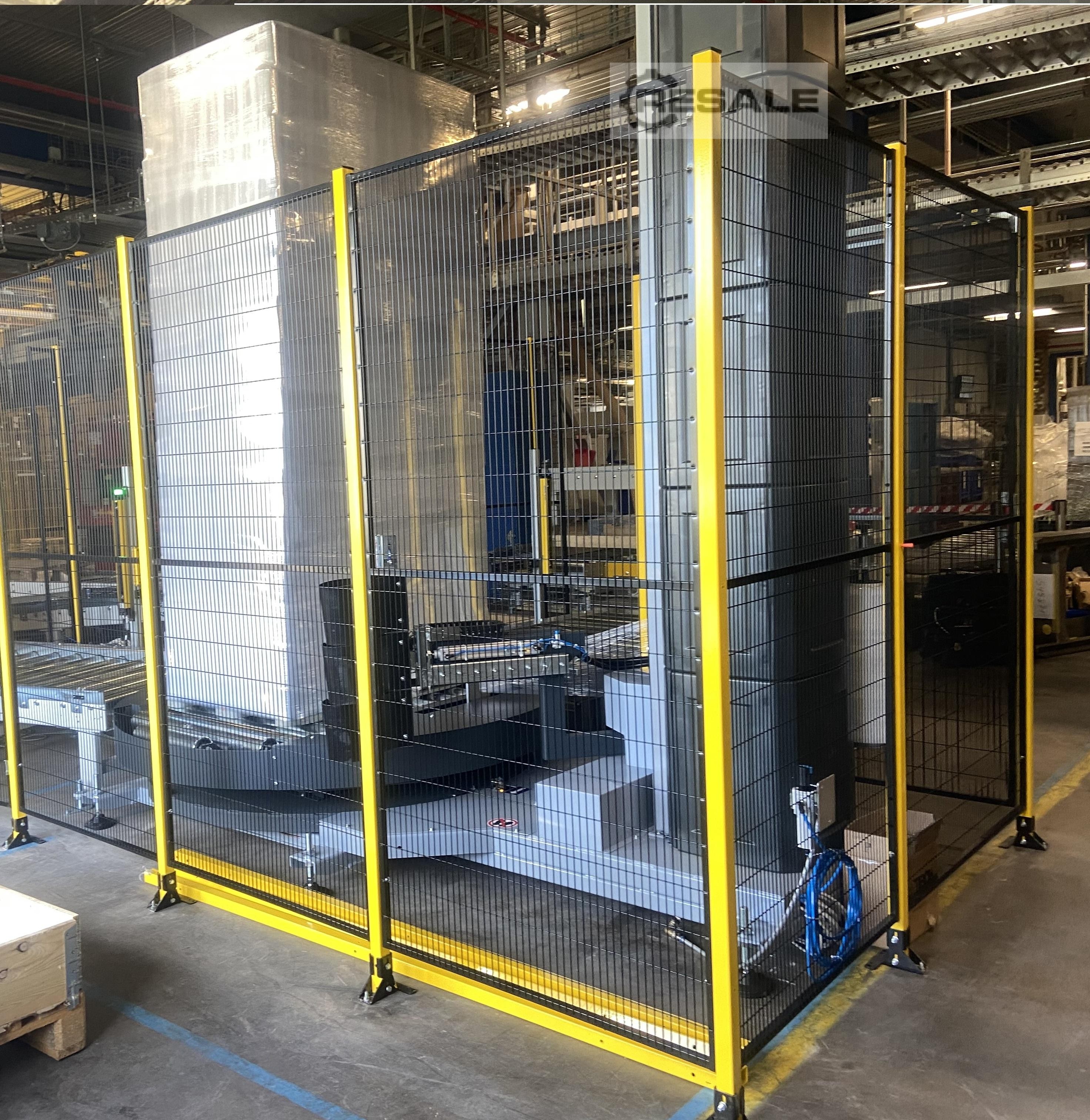

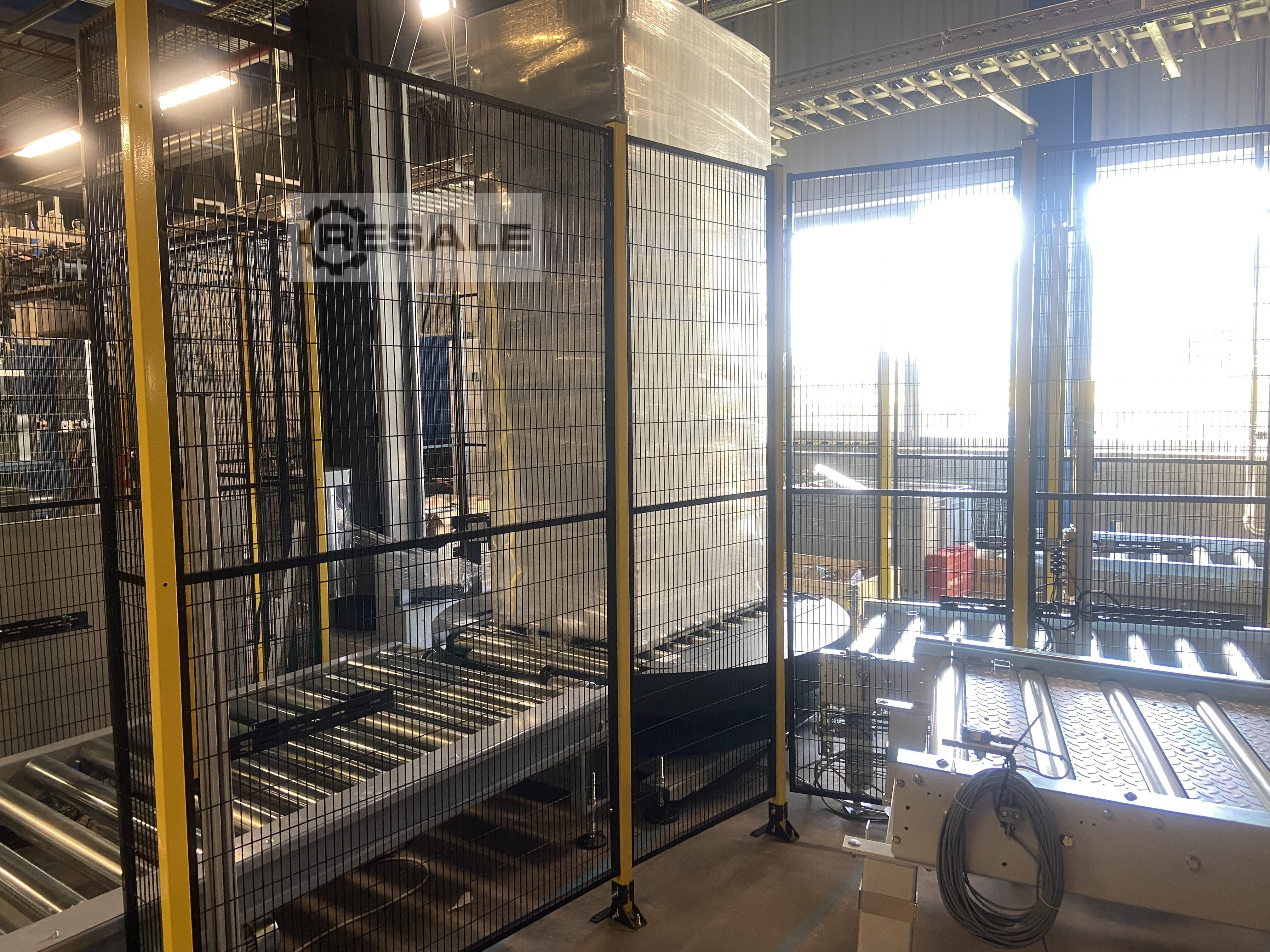

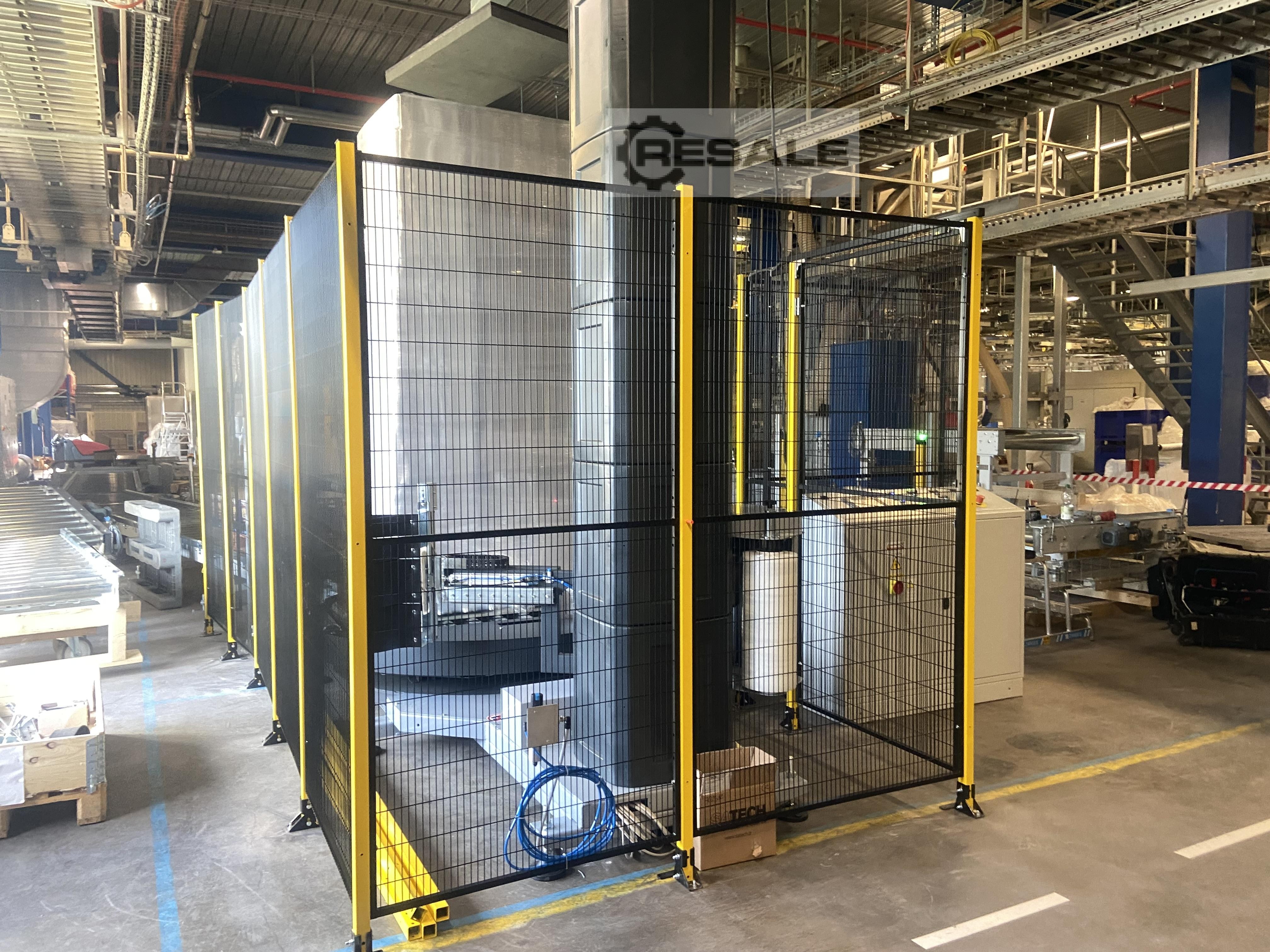

Sicherheitszäune, Höhe: 2200 mm mit Zugangstür,
zweikanaligem Sicherheits-Magnetsensor
integriert in Sicherheitssteuerung
