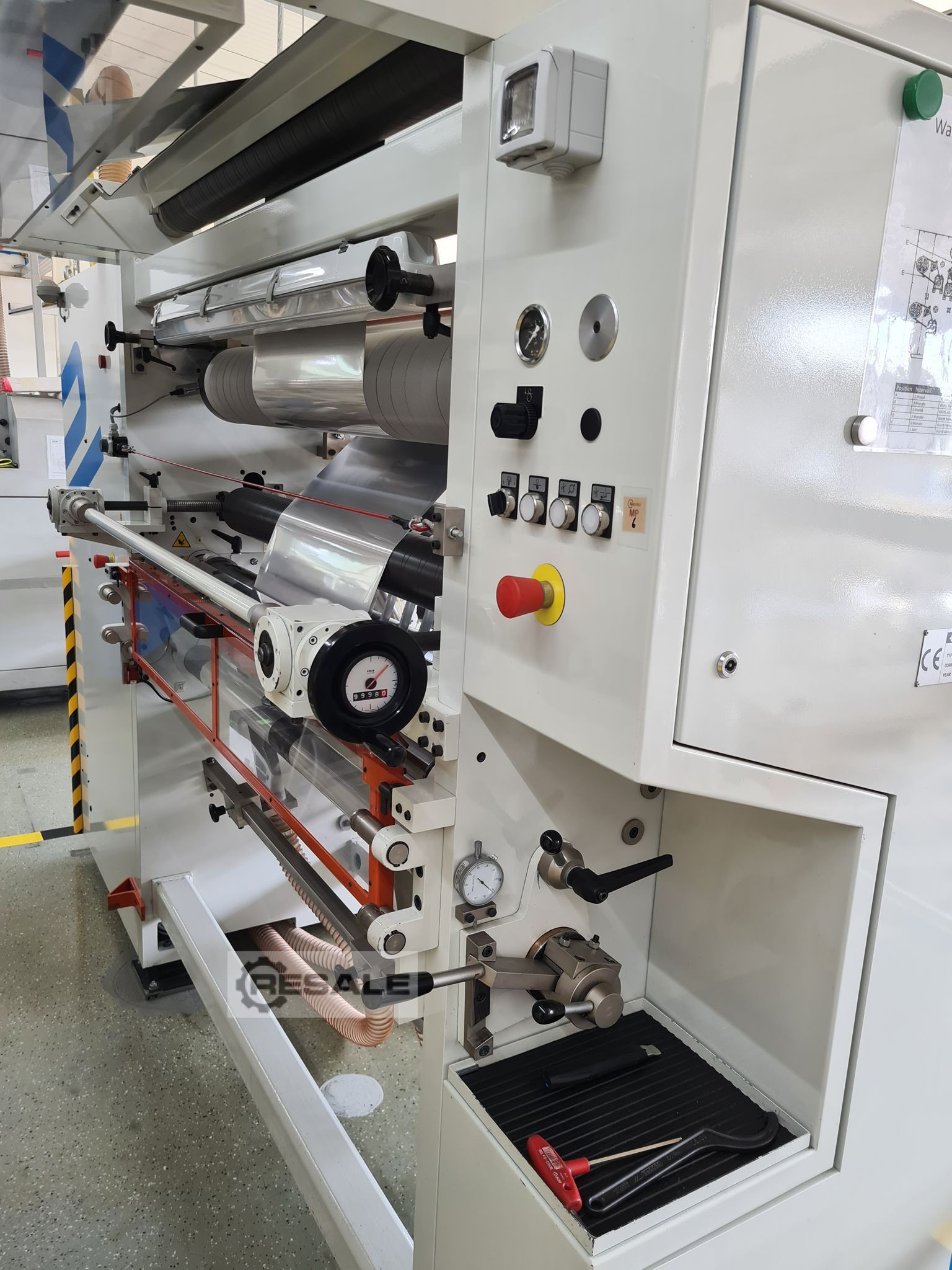

Zentralwicklung auf zwei Wickelwellen unterstützt durch
Kontaktwalzen.
1. Technische Hauptmerkmale
- maximale Arbeitsbreite : 1.200 mm
- Max. Durchmesser der Mutterrolle : 1.000 mm
- Max. Durchmesser der Fertigrollen : 600 mm
- Bahnzug pro Achse Aufwicklung 50 – 400N
- Innendurchmesser der Hülsen Abwicklung 152 mm
- Innendurchmesser der Hülsen Aufwicklung : 76 mm
Laufgeschwindigkeit bis 500 m/min abhängig von Material
Beschaffenheiten,
Anzahl der Schnitte 32
- Stromart und Spannung : 400V 3Ph 50Hz, ohne Nulleiter
- Steuerspannung : 220V a.c. – 24V d.c.
- Druckluft : 6 Bar
- Maschinenlackierung : RAL 9002
- Schaltschranklackierung : In Maschine integriert
- Geräuschpegel : unter 78 dBA
- Materialien bedruckt und unbedruckt : Alu lackiert 25 – 70 μ,
Alu-Kaschierverbunde 40 – 150g/m2
Aluminium geprägt 105 – 160μ
Aufwickler: Pneumatikspannwellen für Hülsen 76mm und 150/152mm
Friktionswellen für Hülsen 76 mm und 150 mm
Die Fertigrollen werden auf Pneumatikspannwellen bzw. Friktionswellen
aufgewickelt.
Die Rollenentfernung erfolgt durch Abschieben auf ein
Entladegestell.
Der Antrieb der Maschine erfolgt über DS-Motoren.
Die beiden DS-Motoren der Aufwicklung sind elektronisch geregelt,
welche bei größer werdendem Aufwickeldurchmesser die Drehzahl der
Wickelwellen automatisch reduzieren.
Die Eingabemöglichkeit und Vorwahl der Wickelcharakteristik ist
vorhanden.
Die gummierten Kontaktrollen sind jeweils in zwei beweglichen
Stützarmen gelagert.
Die Stützarme sind mit Pneumatikzylindern betätigt, wodurch eine
gleichmäßige Andruckkraft erzeugt wird.
Abwickler: Achslose Aufnahme der Mutterrolle mit Aufnahmeköpfen für
76 mm und 150/152 mm Papp oder Stahlhülsen.
Rollengewichte bis 1500 kg
Schmalste Rollenbreite 300 mm
Die Maschine ist als kompakte Ausführung gebaut, in welcher der
achslose Abwickler
im Maschinenrahmen integriert ist.
Die Aufnahme der Mutterrolle erfolgt achslos, über pneumatisch
spannbare und austauschbare Köpfe von Durchmesser 76 mm und
Adapterspannköpfen Durchmesser 150/152 mm. Mit diesen können Hülsen
aus Karton aufgenommen werden.
Die zwei Rollenträgerarme sind axial individuell verstellbar. Dadurch
besteht die Möglichkeit Mutterrollen in unterschiedlichen Breiten
aufzunehmen.
weitere Daten auf Anfrage
